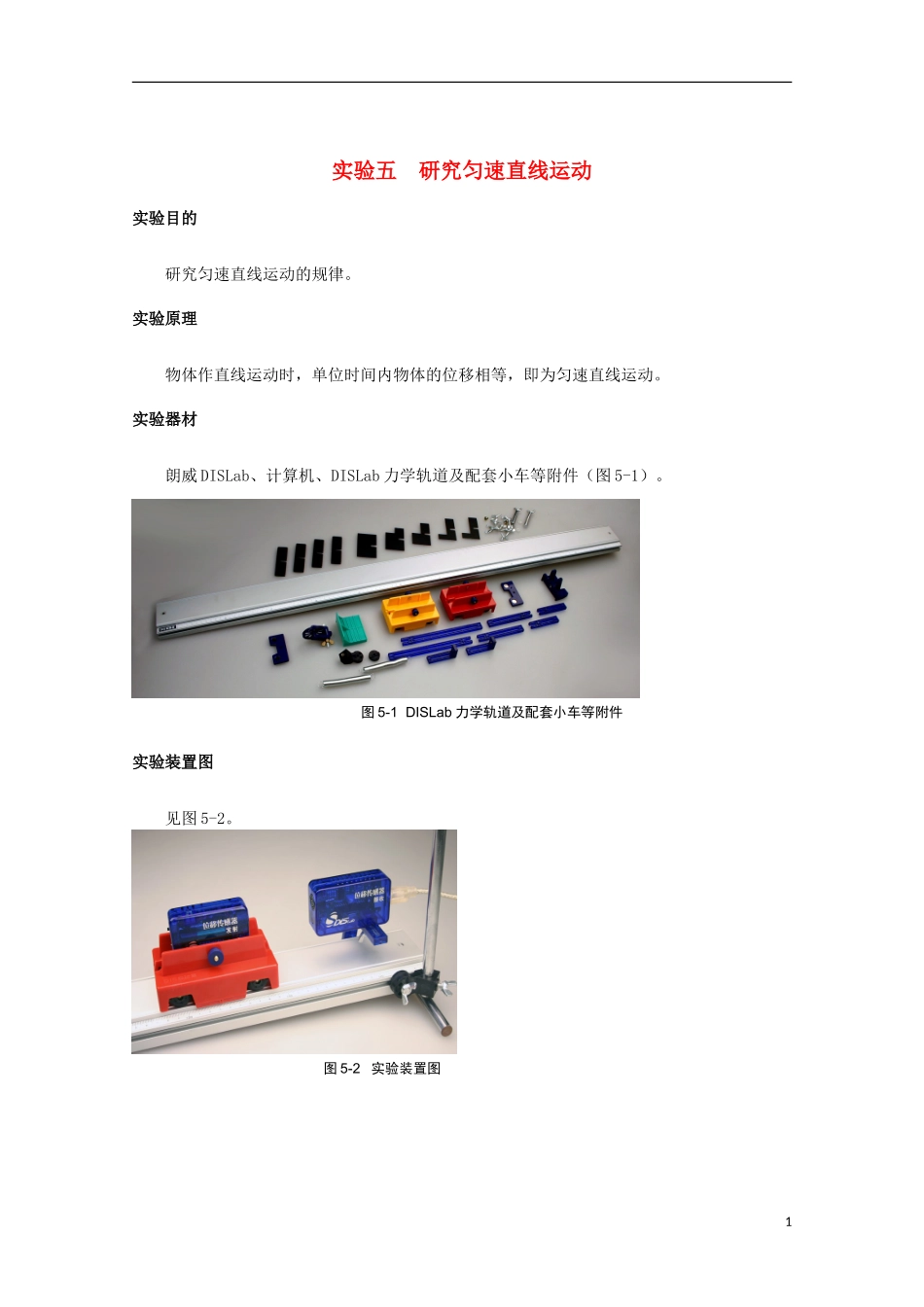

实验五 研究匀速直线运动实验目的研究匀速直线运动的规律。实验原理物体作直线运动时，单位时间内物体的位移相等，即为匀速直线运动。实验器材朗威 DISLab、计算机、DISLab 力学轨道及配套小车等附件（图 5-1）。实验装置图见图 5-2。图 5-1 DISLab 力学轨道及配套小车等附件图 5-2 实验装置图1实验过程与数据分析1．将位移传感器接收器接入数据采集器，并固定在力学轨道的高端；2．将位移传感器发射器与轨道小车固定在一起，调节轨道一端的高度，使小车在轨道上的运动接近匀速。调整位移接收、发射器的位置，使其基本正对；3．打开“组合图线”，点击“添加”，选择 X 轴为“时间”，Y 轴为“位移”；4．打开位移传感器发射器的电源开关，让小车自轨道的高端下滑，得出“s-t”（位移与时间）图线（图 5-3）；5．如果 s-t 图线呈曲线，表明小车未做匀速直线运动，此时需调节轨道的角度；6．选择有效区段（图 5-4），点击“线性拟合”，可见所选区域 s-t 图线与拟合图线完全重合（图 5-5），表明在匀速直线运动时位移与时间为线性关系，拟合直线的斜率即为运动物体的速度。图 5-3 s-t 图图 5-4 选择有效区段图 5-5 线性拟合2
