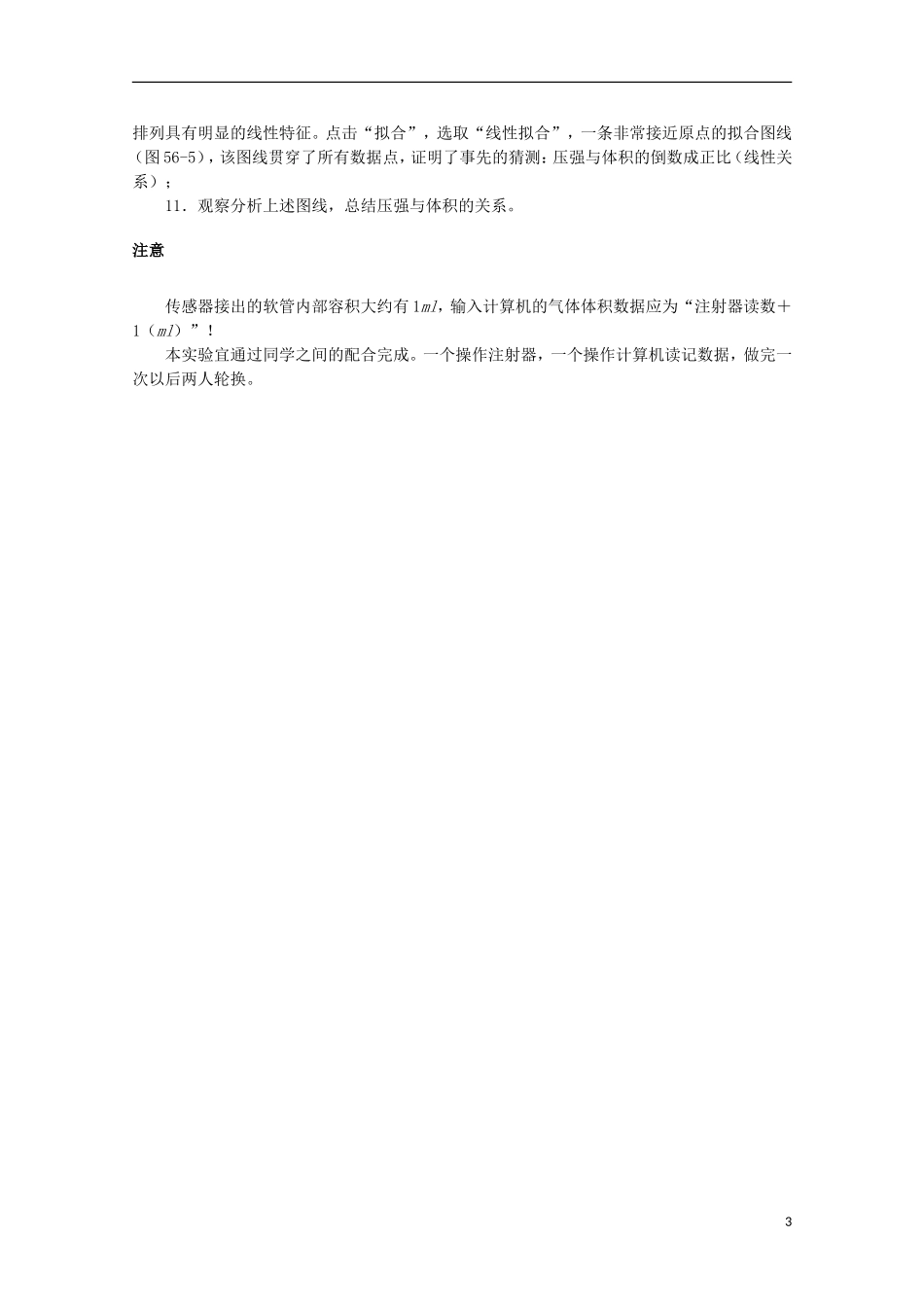

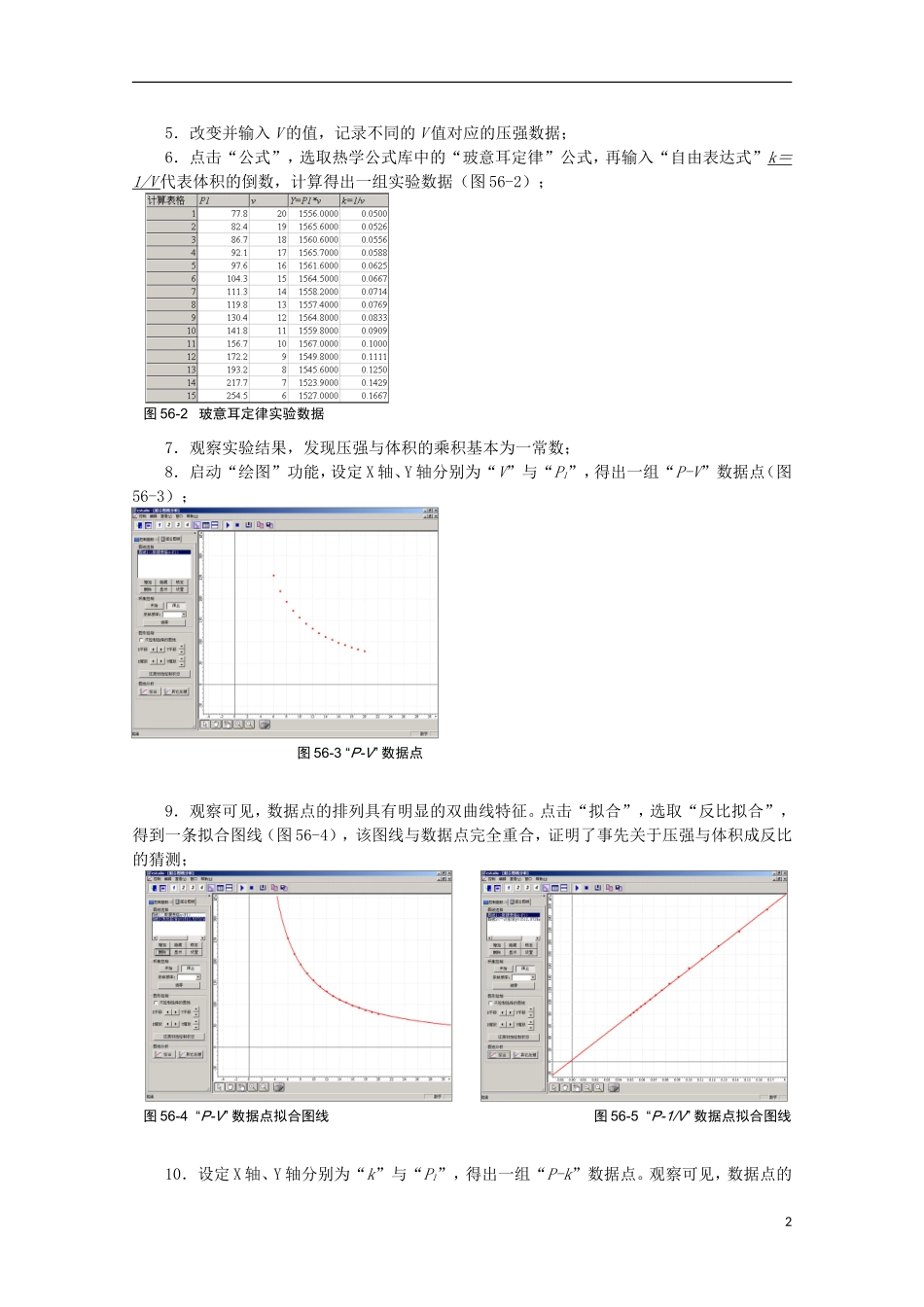

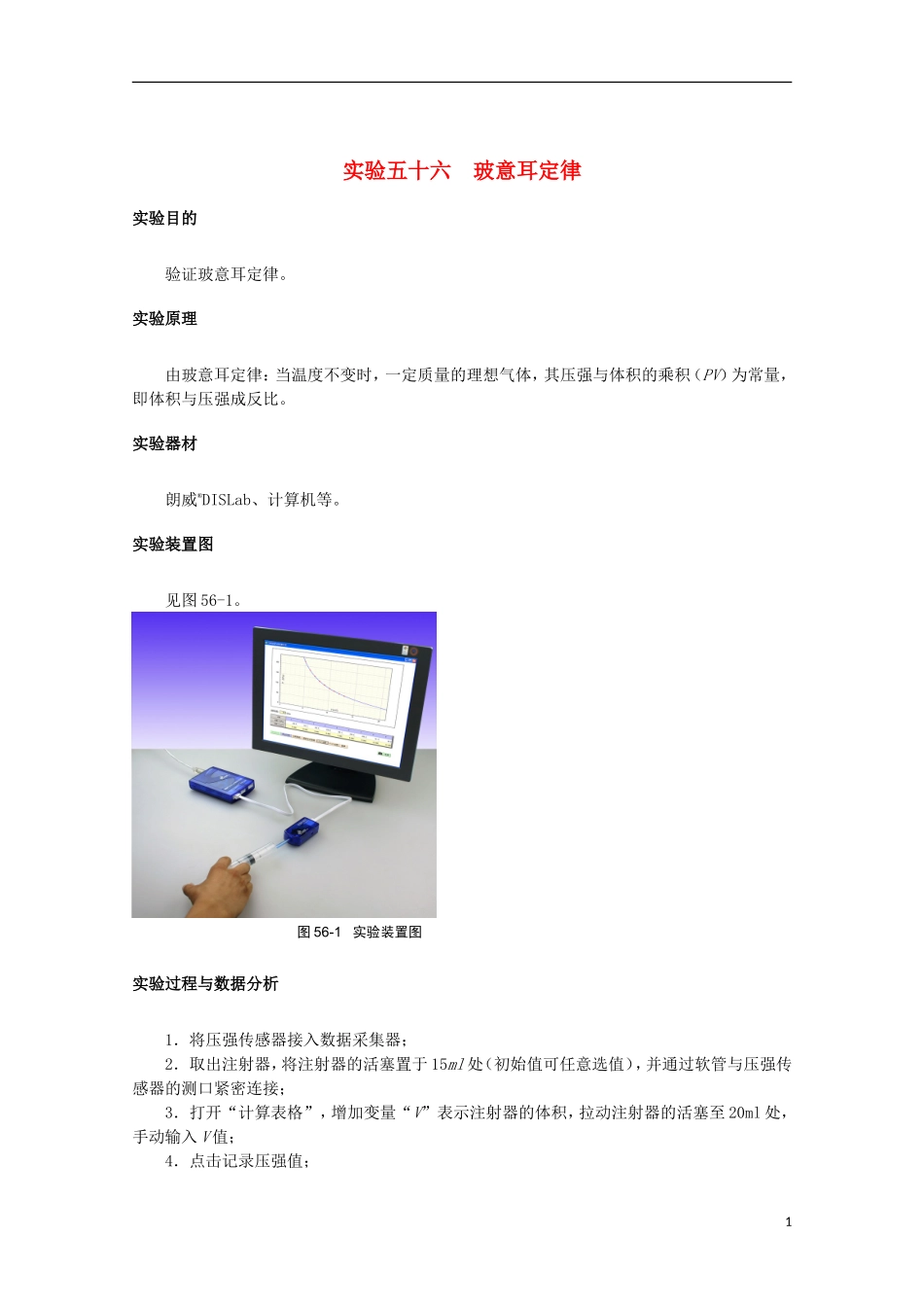

实验五十六 玻意耳定律实验目的验证玻意耳定律。实验原理由玻意耳定律：当温度不变时，一定质量的理想气体，其压强与体积的乘积（PV）为常量，即体积与压强成反比。实验器材朗威®DISLab、计算机等。实验装置图见图 56-1。实验过程与数据分析1．将压强传感器接入数据采集器；2．取出注射器，将注射器的活塞置于 15ml 处（初始值可任意选值），并通过软管与压强传感器的测口紧密连接；3．打开“计算表格”，增加变量“V”表示注射器的体积，拉动注射器的活塞至 20ml 处，手动输入 V 值；4．点击记录压强值；图 56-1 实验装置图15．改变并输入 V 的值，记录不同的 V 值对应的压强数据；6．点击“公式”，选取热学公式库中的“玻意耳定律”公式，再输入“自由表达式”k ＝ 1/V 代表体积的倒数，计算得出一组实验数据（图 56-2）；7．观察实验结果，发现压强与体积的乘积基本为一常数；8．启动“绘图”功能，设定 X 轴、Y 轴分别为“V”与“P1”，得出一组“P-V”数据点（图56-3）；9．观察可见，数据点的排列具有明显的双曲线特征。点击“拟合”，选取“反比拟合”，得到一条拟合图线（图 56-4），该图线与数据点完全重合，证明了事先关于压强与体积成反比的猜测；10．设定 X 轴、Y 轴分别为“k”与“P1”，得出一组“P-k”数据点。观察可见，数据点的图 56-2 玻意耳定律实验数据图 56-3 “P-V” 数据点图 56-4 “P-V” 数据点拟合图线图 56-5 “P-1/V” 数据点拟合图线2排列具有明显的线性特征。点击“拟合”，选取“线性拟合”，一条非常接近原点的拟合图线（图 56-5），该图线贯穿了所有数据点，证明了事先的猜测：压强与体积的倒数成正比（线性关系）；11．观察分析上述图线，总结压强与体积的关系。注意传感器接出的软管内部容积大约有 1ml，输入计算机的气体体积数据应为“注射器读数＋1（ml）”！本实验宜通过同学之间的配合完成。一个操作注射器，一个操作计算机读记数据，做完一次以后两人轮换。3
