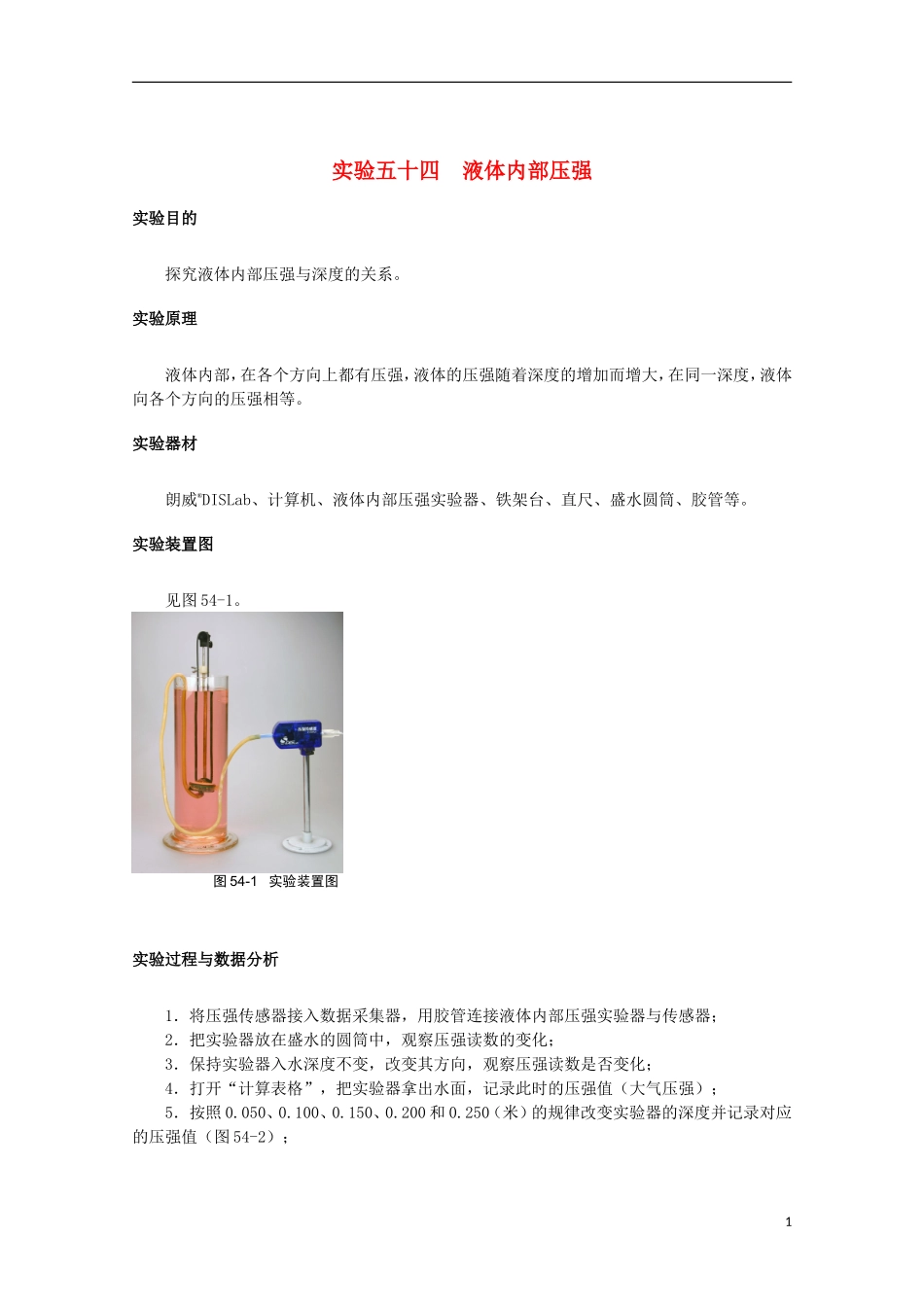

实验五十四 液体内部压强实验目的探究液体内部压强与深度的关系。实验原理液体内部，在各个方向上都有压强，液体的压强随着深度的增加而增大，在同一深度，液体向各个方向的压强相等。实验器材朗威®DISLab、计算机、液体内部压强实验器、铁架台、直尺、盛水圆筒、胶管等。实验装置图见图 54-1。实验过程与数据分析1．将压强传感器接入数据采集器，用胶管连接液体内部压强实验器与传感器；2．把实验器放在盛水的圆筒中，观察压强读数的变化；3．保持实验器入水深度不变，改变其方向，观察压强读数是否变化；4．打开“计算表格”，把实验器拿出水面，记录此时的压强值（大气压强）；5．按照 0.050、0.100、0.150、0.200 和 0.250（米）的规律改变实验器的深度并记录对应的压强值（图 54-2）；图 54-1 实验装置图16．点击“变量”，输入变量“h”表示入水深度，输入“自定义公式”P5=P1-101.1 表示进入水中压强的增加量，得到一组数据；7．点击“绘图”，选取 X 轴为“h”，Y 轴为“P5”，得到一组数据点；8．观察可见数据点的排列具有明显的线性特征，点击“线性拟合”，得到一条过原点的拟合线，验证了事先的猜想，并说明液体内部压强与液体的深度成正比（图 54-3）；9．保持实验器入水深度不变，在水中加入食盐并搅拌，以改变液体的密度，观察压强读数的变化；10．总结液体内部压强与液体深度、液体密度的关系。建议在测量液体内部压强之前，对传感器调零，可直接测量压强的增加量（相对测量）。图 54-2 实验数据图 54-3 深度与压强关系图线2
