伍家岭隧道监控量测专项方案

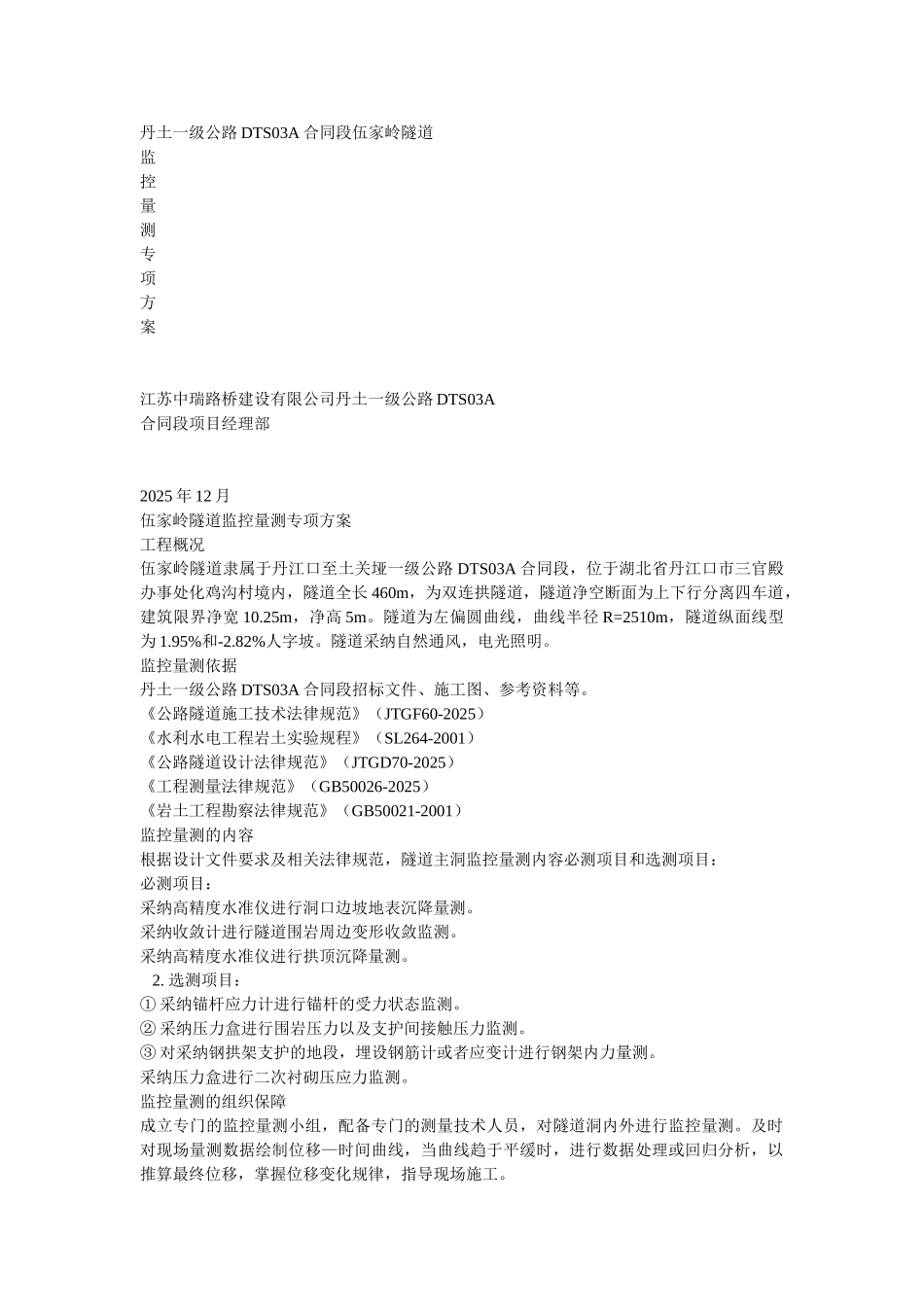

丹土一级公路 DTS03A 合同段伍家岭隧道监控量测专项方案江苏中瑞路桥建设有限公司丹土一级公路 DTS03A合同段项目经理部2025 年 12 月伍家岭隧道监控量测专项方案工程概况伍家岭隧道隶属于丹江口至土关垭一级公路 DTS03A 合同段，位于湖北省丹江口市三官殿办事处化鸡沟村境内，隧道全长 460m，为双连拱隧道，隧道净空断面为上下行分离四车道，建筑限界净宽 10.25m，净高 5m。隧道为左偏圆曲线，曲线半径 R=2510m，隧道纵面线型为 1.95%和-2.82%人字坡。隧道采纳自然通风，电光照明。监控量测依据丹土一级公路 DTS03A 合同段招标文件、施工图、参考资料等。《公路隧道施工技术法律规范》（JTGF60-2025）《水利水电工程岩土实验规程》（SL264-2001）《公路隧道设计法律规范》（JTGD70-2025）《工程测量法律规范》（GB50026-2025）《岩土工程勘察法律规范》（GB50021-2001）监控量测的内容根据设计文件要求及相关法律规范，隧道主洞监控量测内容必测项目和选测项目：必测项目：采纳高精度水准仪进行洞口边坡地表沉降量测。采纳收敛计进行隧道围岩周边变形收敛监测。采纳高精度水准仪进行拱顶沉降量测。 2. 选测项目：① 采纳锚杆应力计进行锚杆的受力状态监测。② 采纳压力盒进行围岩压力以及支护间接触压力监测。③ 对采纳钢拱架支护的地段，埋设钢筋计或者应变计进行钢架内力量测。采纳压力盒进行二次衬砌压应力监测。监控量测的组织保障成立专门的监控量测小组，配备专门的测量技术人员，对隧道洞内外进行监控量测。及时对现场量测数据绘制位移—时间曲线，当曲线趋于平缓时，进行数据处理或回归分析，以推算最终位移，掌握位移变化规律，指导现场施工。监控量测小组成员及职责分工序号人员组成职 务姓名职 责1组长总工程师李清喜全面组织协调管理监控量测2副组长工 程 技 术部部长梁焱耀进行综合分析3副组长隧 道 工 程师胡昌海进行量测数据分析4小组长测量班长周权组织隧道监控量测、负责洞内外观测5组员负责隧道地表沉降、拱顶下沉、净空收敛观测6组员数据整理、分析2.配备齐全监控量测所需的仪器设备（见下表）序号仪器名称规格、精度数量用途生产厂家1收敛计WRM-3，分辨率 0.01mm，精度0.04mm，量程 20m，紧张力 10kg1 套隧道周边位移收敛武 汉 岩 土 力学讨论所2收敛测桩若干3沉降标若干4水准仪ATG-02 0.3mm/km1 台地表及拱顶沉降日产拓普康5水准尺铟钢尺 2m2 根拱顶下沉国产6标准钢卷尺50m1 把拱顶...
