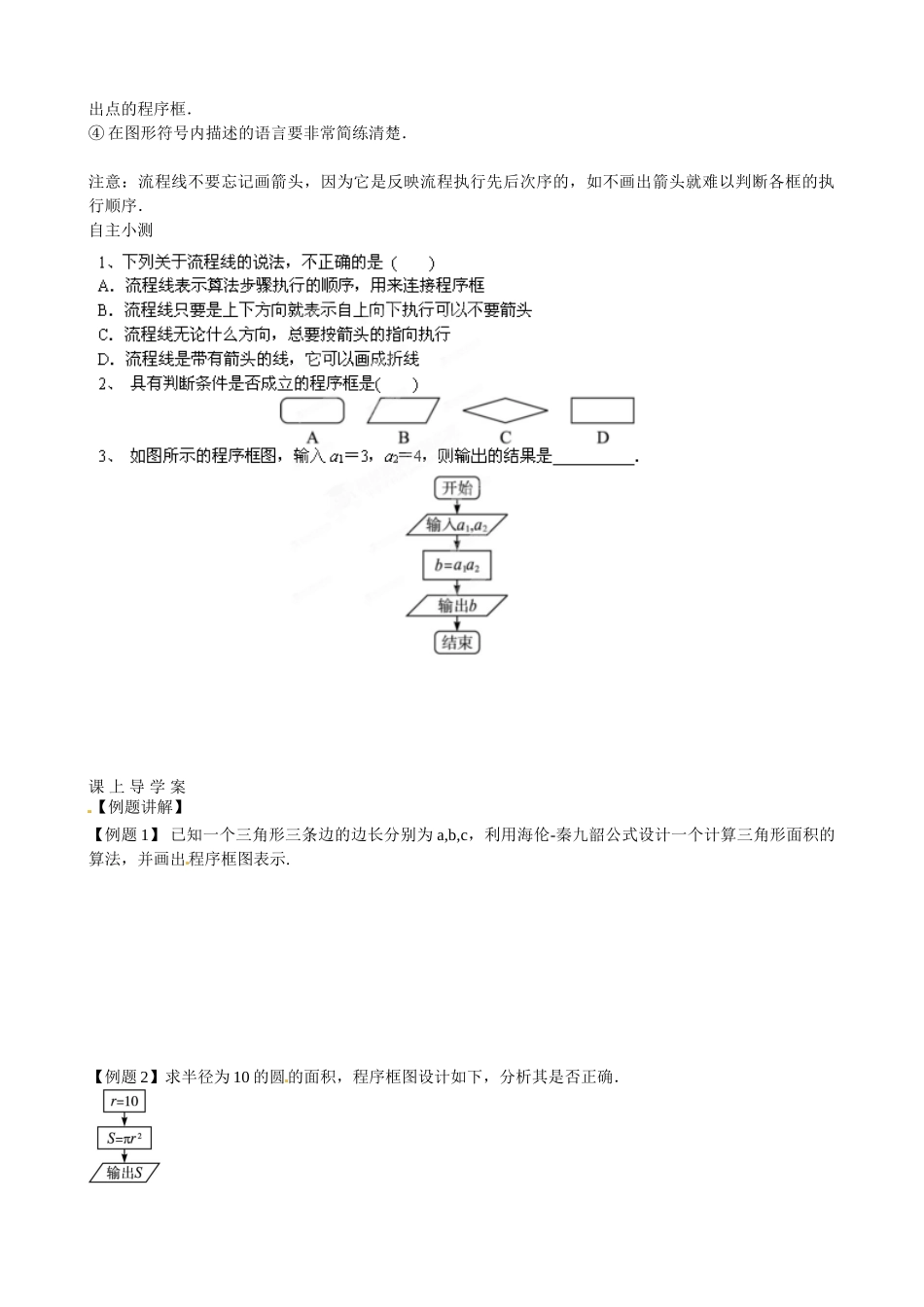

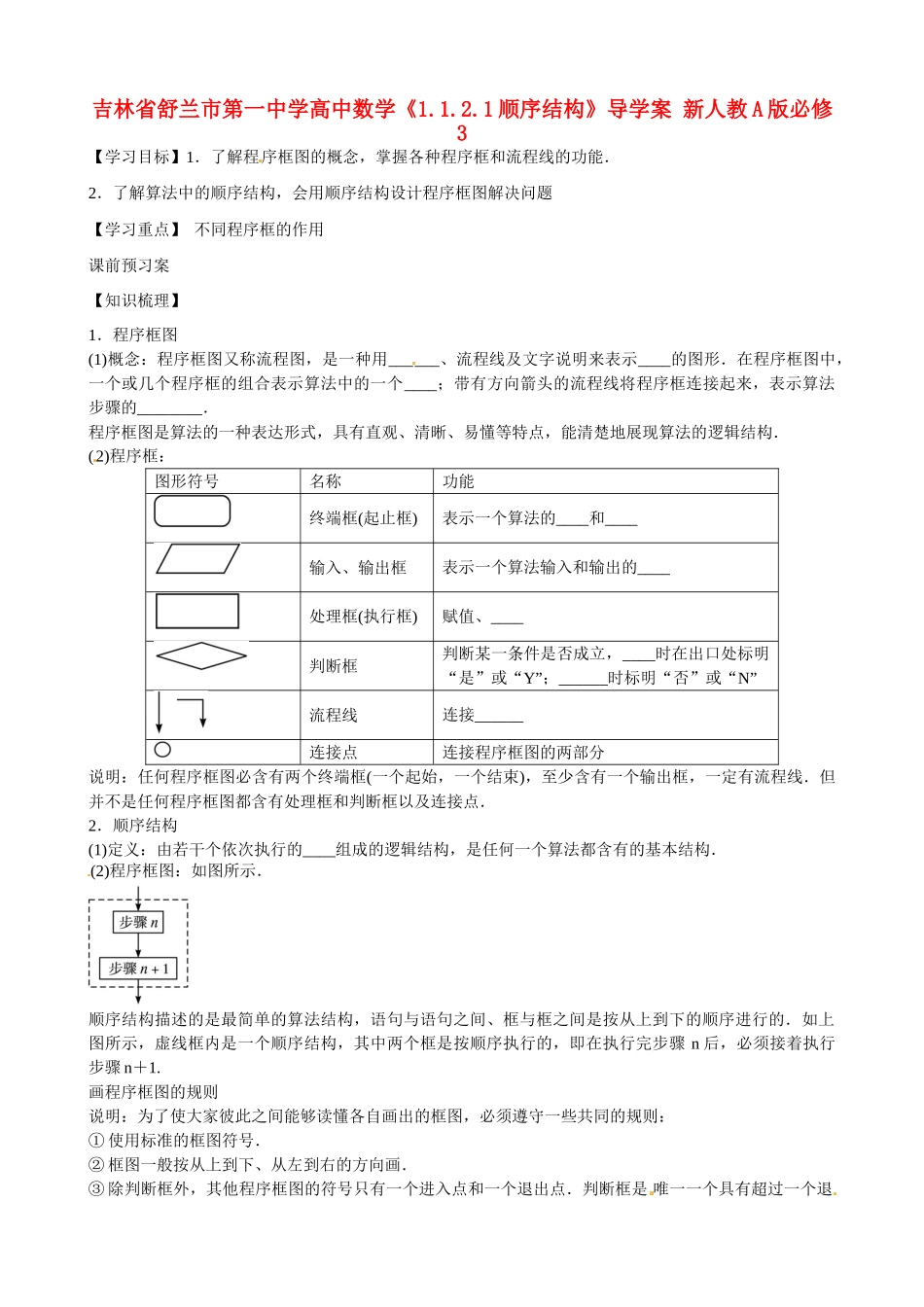

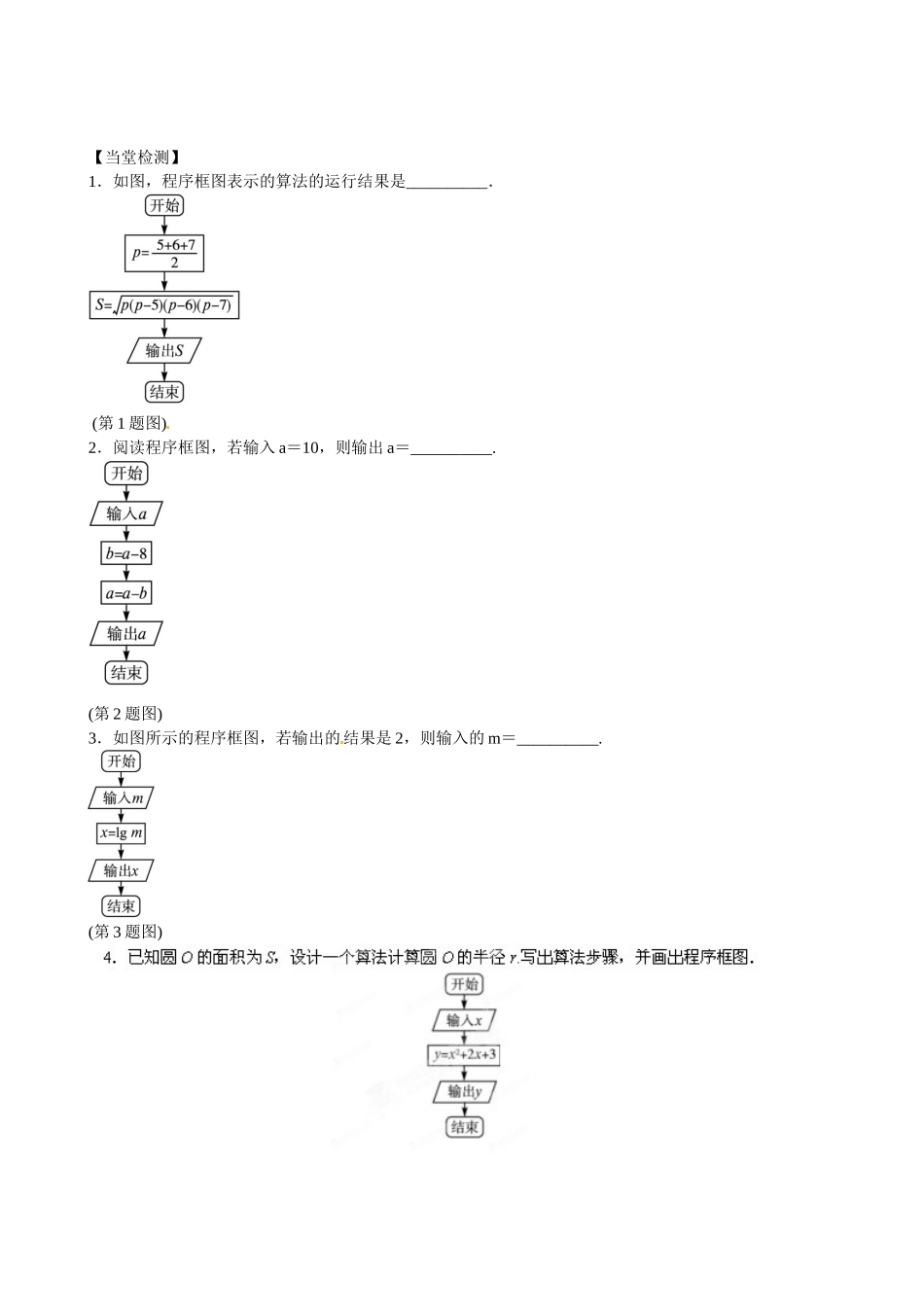

吉林省舒兰市第一中学高中数学《1.1.2.1 顺序结构》导学案 新人教 A 版必修3【学习目标】1．了解程序框图的概念，掌握各种程序框和流程线的功能．2．了解算法中的顺序结构，会用顺序结构设计程序框图解决问题【学习重点】 不同程序框的作用课前预习案【知识梳理】1．程序框图(1)概念：程序框图又称流程图，是一种用______、流程线及文字说明来表示____的图形．在程序框图中，一个或几个程序框的组合表示算法中的一个____；带有方向箭头的流程线将程序框连接起来，表示算法步骤的________．程序框图是算法的一种表达形式，具有直观、清晰、易懂等特点，能清楚地展现算法的逻辑结构．(2)程序框：图形符号名称功能终端框(起止框)表示一个算法的____和____输入、输出框表示一个算法输入和输出的____处理框(执行框)赋值、____判断框判断某一条件是否成立，____时在出口处标明“是”或“Y”；______时标明“否”或“N”流程线连接______连接点连接程序框图的两部分说明：任何程序框图必含有两个终端框(一个起始，一个结束)，至少含有一个输出框，一定有流程线．但并不是任何程序框图都含有处理框和判断框以及连接点．2．顺序结构(1)定义：由若干个依次执行的____组成的逻辑结构，是任何一个算法都含有的基本结构．(2)程序框图：如图所示．顺序结构描述的是最简单的算法结构，语句与语句之间、框与框之间是按从上到下的顺序进行的．如上图所示，虚线框内是一个顺序结构，其中两个框是按顺序执行的，即在执行完步骤 n 后，必须接着执行步骤 n＋1.画程序框图的规则说明：为了使大家彼此之间能够读懂各自画出的框图，必须遵守一些共同的规则：① 使用标准的框图符号．② 框图一般按从上到下、从左到右的方向画．③ 除判断框外，其他程序框图的符号只有一个进入点和一个退出点．判断框是 唯一一个具有超过一个退出点的程序框．④ 在图形符号内描述的语言要非常简练清楚．注意：流程线不要忘记画箭头，因为它是反映流程执行先后次序的，如不画出箭头就难以判断各框的执行顺序．自主小测课 上 导 学 案【例题讲解】【例题 1】 已知一个三角形三条边的边长分别为 a,b,c，利用海伦-秦九韶公式设计一个计算三角形面积的算法，并画出程序框图表示.【例题 2】求半径为 10 的圆的面积，程序框图设计如下，分析其是否正确．【当堂检测】1．如图，程序框图表示的算法的运行结果是__________． (第 1 题图)2．阅读程序框图，若输入 a＝10，则...
