公建区高支模架施工方案VIP专享

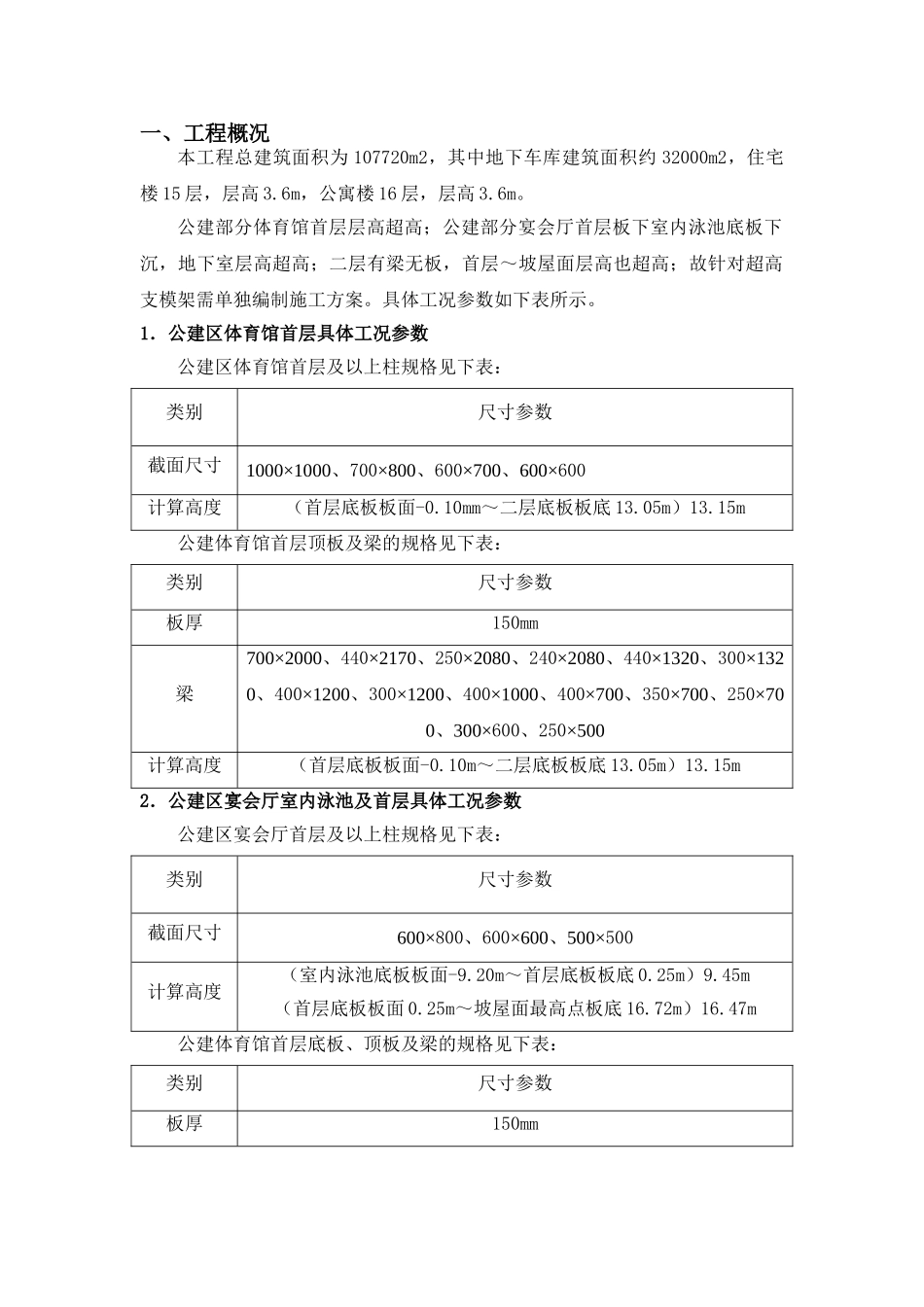

一、工程概况本工程总建筑面积为 107720m2，其中地下车库建筑面积约 32000m2，住宅楼 15 层，层高 3.6m，公寓楼 16 层，层高 3.6m。公建部分体育馆首层层高超高；公建部分宴会厅首层板下室内泳池底板下沉，地下室层高超高；二层有梁无板，首层～坡屋面层高也超高；故针对超高支模架需单独编制施工方案。具体工况参数如下表所示。1．公建区体育馆首层具体工况参数公建区体育馆首层及以上柱规格见下表： 类别尺寸参数截面尺寸1000×1000、700×800、600×700、600×600计算高度（首层底板板面-0.10mm～二层底板板底 13.05m）13.15m公建体育馆首层顶板及梁的规格见下表：类别尺寸参数板厚150mm梁700×2000、440×2170、250×2080、240×2080、440×1320、300×1320、400×1200、300×1200、400×1000、400×700、350×700、250×700、300×600、250×500计算高度（首层底板板面-0.10m～二层底板板底 13.05m）13.15m2．公建区宴会厅室内泳池及首层具体工况参数公建区宴会厅首层及以上柱规格见下表： 类别尺寸参数截面尺寸600×800、600×600、500×500计算高度（室内泳池底板板面-9.20m～首层底板板底 0.25m）9.45m（首层底板板面 0.25m～坡屋面最高点板底 16.72m）16.47m公建体育馆首层底板、顶板及梁的规格见下表：类别尺寸参数板厚150mm梁400×1200、400×800、300×600计算高度（室内泳池底板板面-9.20m～首层底板板底 0.09m）9.29m（首层底板板面 0.25m～坡屋面最高点板底 16.72m）16.47m二、编制依据1、 本工程有效施工蓝图2、 《混凝土结构工程施工质量验收法律规范》GB50204-20253、 《钢管扣件水平模板的支撑系统安全技术规程》 DG/TJ08-016-2025 J10374-20254、 《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130-2001(J84-2001)2025 年版5、 《混凝土结构工程施工规程》DG/TJ08-020-2025 J10618-20256、 《建筑结构荷载法律规范》GB50009-2001(2025 年版)7、 《钢管脚手架扣件》GB15831-2025三、模板体系选型根据工程特点，模板选用如下：模板：板底模采纳优质黑色九层板梁底、侧模采纳优质黑色九层板柱模板采纳优质红色九层板模板支架：梁、板支模架采纳扣件式钢管脚手架；柱模板支撑采纳扣件式钢管脚手架；四、模板体系的设计方案如下：1、公建区体育馆首层、室内泳池柱及宴会厅首层柱模板体系⑴ 公建区室内泳池柱及宴会厅首层柱规格见下表：类别尺寸参数截面尺寸600×800、600×600、500×500计算高...
