剪力墙平法识图PPT课件VIP免费

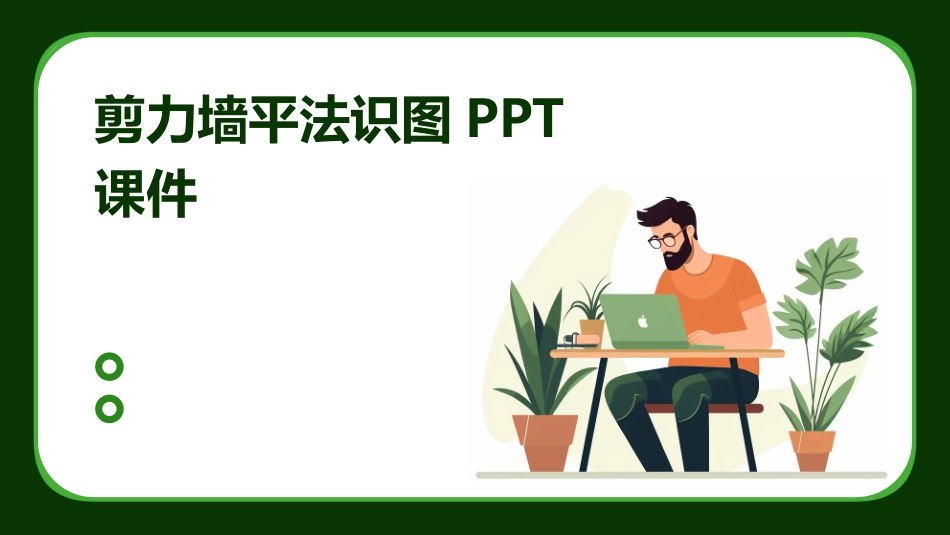

剪力墙平法识图PPT课件_第1页
1/26

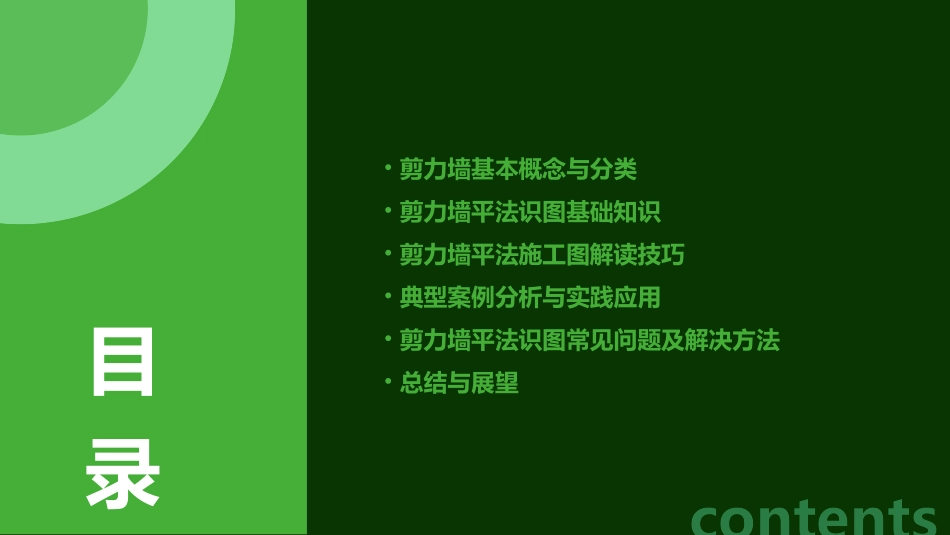

剪力墙平法识图PPT课件_第2页
2/26

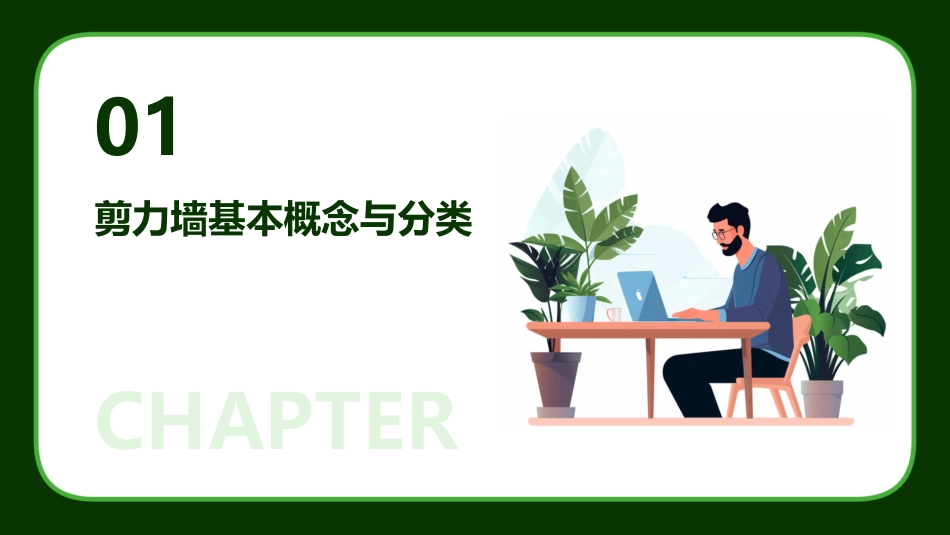

剪力墙平法识图PPT课件_第3页
3/26
剪力墙平法识图PPT课件•剪力墙基本概念与分类•剪力墙平法识图基础知识•剪力墙平法施工图解读技巧•典型案例分析与实践应用•剪力墙平法识图常见问题及解决方法•总结与展望contents目录CHAPTER剪力墙基本概念与分类01主要承受风荷载或地震作用引起的水平荷载的墙体,防止结构剪切破坏。剪力墙定义承担竖向荷载,抵抗水平荷载,提高结构整体刚度。剪力墙作用剪力墙定义及作用剪力墙结构类型与特点没有门窗洞口或只有少量很小的洞口,整体性最好,侧向刚度最大。门窗洞口比整体墙要大一些,但仍属于中小洞口,墙肢间连系较好。洞口开得比小开口整体墙更大,墙肢刚度较弱,连梁刚度较强。洞口开得比联肢墙更大,墙肢刚度较弱,连梁刚度较弱。整体墙小开口整体墙联肢墙壁式框架把剪力墙视为由墙柱、墙身和墙梁三类构件组成,对应于剪力墙平面布置图上的编号,分别在剪力墙柱表、剪力墙身表和剪力墙梁表中注写几何尺寸与配筋数值,并配以各种构件的截面图。在各种报表中,应按构件编号顺序依次填写。列表注写方式在分标准层绘制的剪力墙平面布置图上,直接在墙柱、墙身、墙梁上注写截面尺寸和配筋数值。截面注写方式剪力墙平法表示方法CHAPTER剪力墙平法识图基础知识02建筑制图标准与规范建筑制图的基本规定包括图纸幅面、标题栏、会签栏、比例、字体、图线、尺寸标注等方面的规定。建筑制图的标准包括建筑制图标准、建筑结构制图标准、建筑给水排水制图标准等。建筑制图的规范包括房屋建筑制图统一标准、总图制图标准、建筑制图标准等。123包括钢筋、混凝土、模板等。钢筋混凝土结构的基本组成包括剖面图、断面图、立面图、平面图等。钢筋混凝土结构的图示方法包括构件名称、截面尺寸、钢筋配置等标注方法。钢筋混凝土结构的标注方法钢筋混凝土结构图示方法平法识图的基本原理利用平面整体表示方法,将结构构件的尺寸和配筋按照一定的规则直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,形成一套完整的结构设计图纸。平法识图的步骤首先阅读结构设计总说明,了解工程概况、设计依据、荷载资料、施工注意事项等;其次阅读基础平面图及详图,了解基础类型及埋置深度;然后阅读楼层结构平面布置图及剖面图,了解各层梁、板、柱、墙等构件的平面布置及竖向布置;最后根据平面图、剖面图以及详图等,想象出整个建筑物的立体形象。平法识图基本原理与步骤CHAPTER剪力墙平法施工图解读技巧03墙柱定位墙身编号门窗洞口边缘构件剪力墙平面布置图解读01020304根据轴线确定墙柱位置,注意偏心情况。识别墙身编号,了解各段墙身厚度、混凝土强度等级等信息。标注门窗洞口位置及尺寸,注意洞口的加强措施。识别边缘构件类型(如约束边缘构件、构造边缘构件等),注意配筋要求。立面表达剖面构造竖向分布筋水平分布筋剪力墙立面图及剖面图解读通过立面图了解墙身高度、楼层标高、连梁位置等信息。识别竖向分布筋的直径、间距、锚固长度等参数。通过剖面图了解墙身内部钢筋配置、混凝土保护层厚度、拉结筋设置等构造要求。识别水平分布筋的直径、间距、搭接长度等参数。了解不同等级钢筋的符号表示及规格要求。钢筋种类与规格掌握绑扎连接、焊接连接、机械连接等钢筋连接方式的适用范围及施工要点。钢筋连接方式理解搭接长度与锚固长度的概念,掌握其计算方法和构造要求。搭接长度与锚固长度关注剪力墙底部加强区、连梁等部位的特殊配筋要求,确保结构安全。特殊部位配筋钢筋配置与连接构造解读CHAPTER典型案例分析与实践应用04介绍该高层住宅楼的基本信息,如地理位置、建筑高度、结构类型等。工程概况剪力墙布置平法识图技巧工程实践详细阐述该住宅楼中剪力墙的布置情况,包括墙体的位置、长度、厚度等。结合具体图纸,讲解如何快速准确地识别剪力墙的平法表示,包括墙体的编号、配筋情况等。展示该高层住宅楼在施工过程中,如何根据平法图纸进行剪力墙的钢筋绑扎、模板支设等实际操作。案例一:某高层住宅楼剪力墙平法识图介绍该商业综合体的基本信息,如建筑规模、功能分区、结构特点等。工程概况阐述该商业综合体中剪力墙的设计原则和方法,包括墙体的抗震性能、稳定性等方面...
