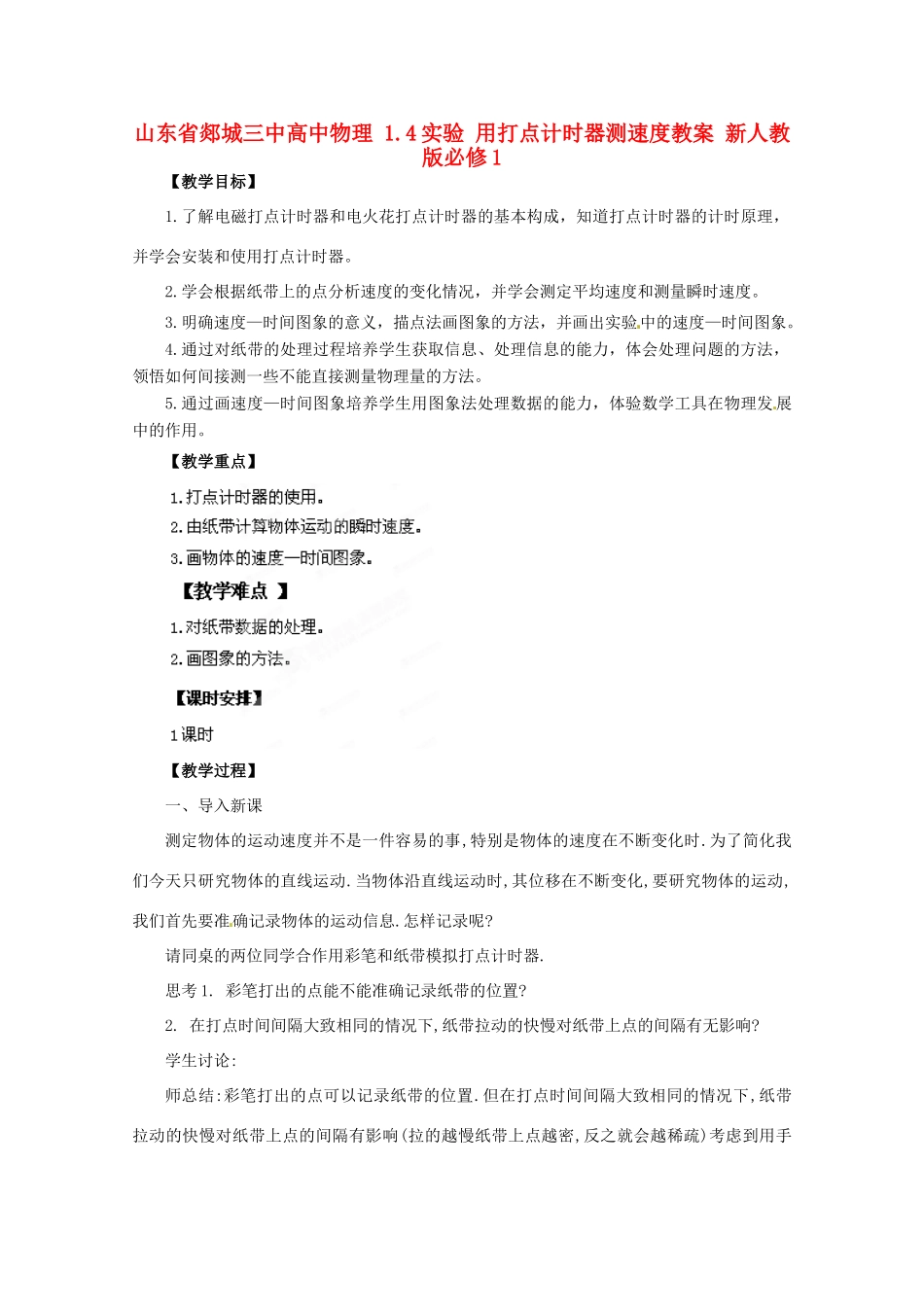

山东省郯城三中高中物理 1.4实验 用打点计时器测速度教案 新人教版必修1

山东省郯城三中高中物理 1.4 实验 用打点计时器测速度教案 新人教版必修 1【教学目标】1.了解电磁打点计时器和电火花打点计时器的基本构成，知道打点计时器的计时原理，并学会安装和使用打点计时器。2.学会根据纸带上的点分析速度的变化情况，并学会测定平均速度和测量瞬时速度。3.明确速度—时间图象的意义，描点法画图象的方法，并画出实验中的速度—时间图象。4.通过对纸带的处理过程培养学生获取信息、处理信息的能力，体会处理问题的方法，领悟如何间接测一些不能直接测量物理量的方法。5.通过画速度—时间图象培养学生用图象法处理数据的能力，体验数学工具在物理发 展中的作用。【教学重点】【教学过程】一、导入新课测定物体的运动速度并不是一件容易的事,特别是物体的速度在不断变化时.为了简化我们今天只研究物体的直线运动.当物体沿直线运动时,其位移在不断变化,要研究物体的运动,我们首先要准确记录物体的运动信息.怎样记录呢?请同桌的两位同学合作用彩笔和纸带模拟打点计时器.思考 1. 彩笔打出的点能不能准确记录纸带的位置?2. 在打点时间间隔大致相同的情况下,纸带拉动的快慢对纸带上点的间隔有无影响?学生讨论:师总结:彩笔打出的点可以记录纸带的位置.但在打点时间间隔大致相同的情况下,纸带拉动的快慢对纸带上点的间隔有影响(拉的越慢纸带上点越密,反之就会越稀疏)考虑到用手打点的时间间隔不能准确相等,所以无法准确测定物体的运动速度.原因在哪?学生:原因出在用手打点时的时间间隔不能严格相等,要是有一台打点时间间隔严格相等的仪器问题就可以解决了.二、新课教学师:我们今天要介绍的打点计时器就是可以精确记录时间间隔和位移的仪器.（一 ）电磁打点计时器布置学生 阅读打点计时器的说明书:明确打点计时器的结构,各部分的名称,工作原理及使用方法.师总结:电磁打点计时器是一种使用交流电的计时仪器.工作电压为 6V 以下.当电源频率为 50Hz 时, 打点计时器每隔 0.02s 打一个点.通电前把纸带穿过限位孔并压在复写纸的下面.通电时,线圈产生的交变磁场使振动片磁化,振动片的一端位于永久磁铁的磁场中,由于振动片的磁极随着电流方向的改变而不断变化,在永久磁铁的作用下,振动片将上下振动.其振动周期与线圈中交流电的周期一致,即为 0.02s.如果纸带运动，振动片一端的振针就会在纸带上打出一系列的点.思考:电磁打点计时器用低压交流电源工作,能不能用直流电源呢,为什么?师总结:电磁打点计时器的工作原理是靠交流电...
