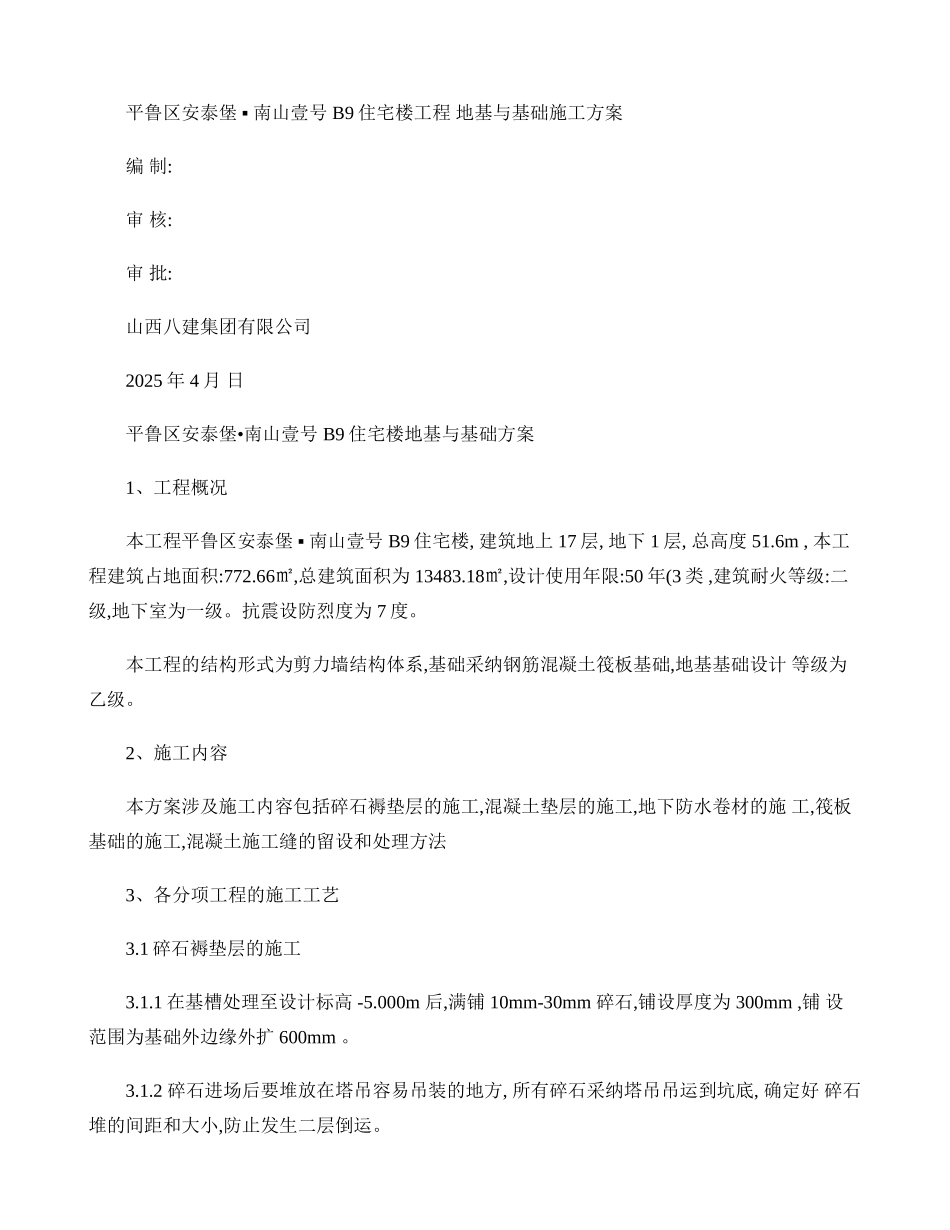

▪ 平鲁区安泰堡南山壹号 B9 住宅楼工程 地基与基础施工方案 编 制: 审 核: 审 批:山西八建集团有限公司2025 年 4 月 日• 平鲁区安泰堡 南山壹号 B9 住宅楼地基与基础方案1、工程概况 ▪ 本工程平鲁区安泰堡南山壹号 B9 住宅楼, 建筑地上 17 层, 地下 1 层, 总高度 51.6m , 本工程建筑占地面积:772.66㎡, 总建筑面积为 13483.18㎡,设计使用年限:50 年(3 类 ,建筑耐火等级:二级, 地下室为一级。抗震设防烈度为 7 度。本工程的结构形式为剪力墙结构体系,基础采纳钢筋混凝土筏板基础, 地基基础设计 等级为乙级。2、施工内容本方案涉及施工内容包括碎石褥垫层的施工,混凝土垫层的施工, 地下防水卷材的施 工,筏板基础的施工,混凝土施工缝的留设和处理方法3、各分项工程的施工工艺3.1 碎石褥垫层的施工3.1.1 在基槽处理至设计标高 -5.000m 后, 满铺 10mm-30mm 碎石, 铺设厚度为 300mm , 铺 设 范围为基础外边缘外扩 600mm 。3.1.2 碎石进场后要堆放在塔吊容易吊装的地方, 所有碎石采纳塔吊吊运到坑底, 确定好 碎石堆的间距和大小,防止发生二层倒运。3.1.3 在铺设碎石褥垫层时, 必须每 6.0m 钉钢筋标高桩, 拉线找平。碎石褥垫层用压路 机往复碾压,要求夯填度( 夯实后的褥垫层厚度与虚铺厚度的比值不得大于 0.9 。 3.1.4 碎石褥垫层铺设标高和平整度应符合以下要求: 标高 10, -20 mm 平整度 30mm,3.2 混凝土垫层的施工3.2.1 混凝土垫层为 C15 混凝土, 垫层边为基础边外扩 100mm 。3.2.2 将垫层标高引到基底, 在基坑内间距 6.0m 钉钢筋标高桩,拉线控制标高, 中间做 灰饼,灰 饼间距为 1500mm 。3.2.4 按要求制作试块。试块组数,符合设计要求。3.2.5 振捣:用铁锹铺混凝土,厚度略高于找平堆, 随即用平板振捣器振捣。做到不漏 振,确保混凝土密实。3.2.6 找平:混凝土振捣密实后,以墙上水平标高线及找平堆为准检查平整度, 高的铲 掉,凹处补平。用水平木刮杠刮平,表面再用木抹子搓平。有坡度要求的地面, 应按设计 要求的坡度做。3.2.7 养护:已浇筑完的混土垫层, 应在 12h 左右覆盖塑料薄膜和浇水, 一般养护不得少 于 7d 。3.2.8 质量要求(1 保证项目1 混凝土所用的水泥、水、骨料、外加剂等必须符合施工法律规范和有关的规定。2 混凝土的配合比、原材料计量、搅拌、养护和施工缝处理等必须符合施工法律规范的规定。3 评定混凝土强度的试...
