墙柱植筋方案

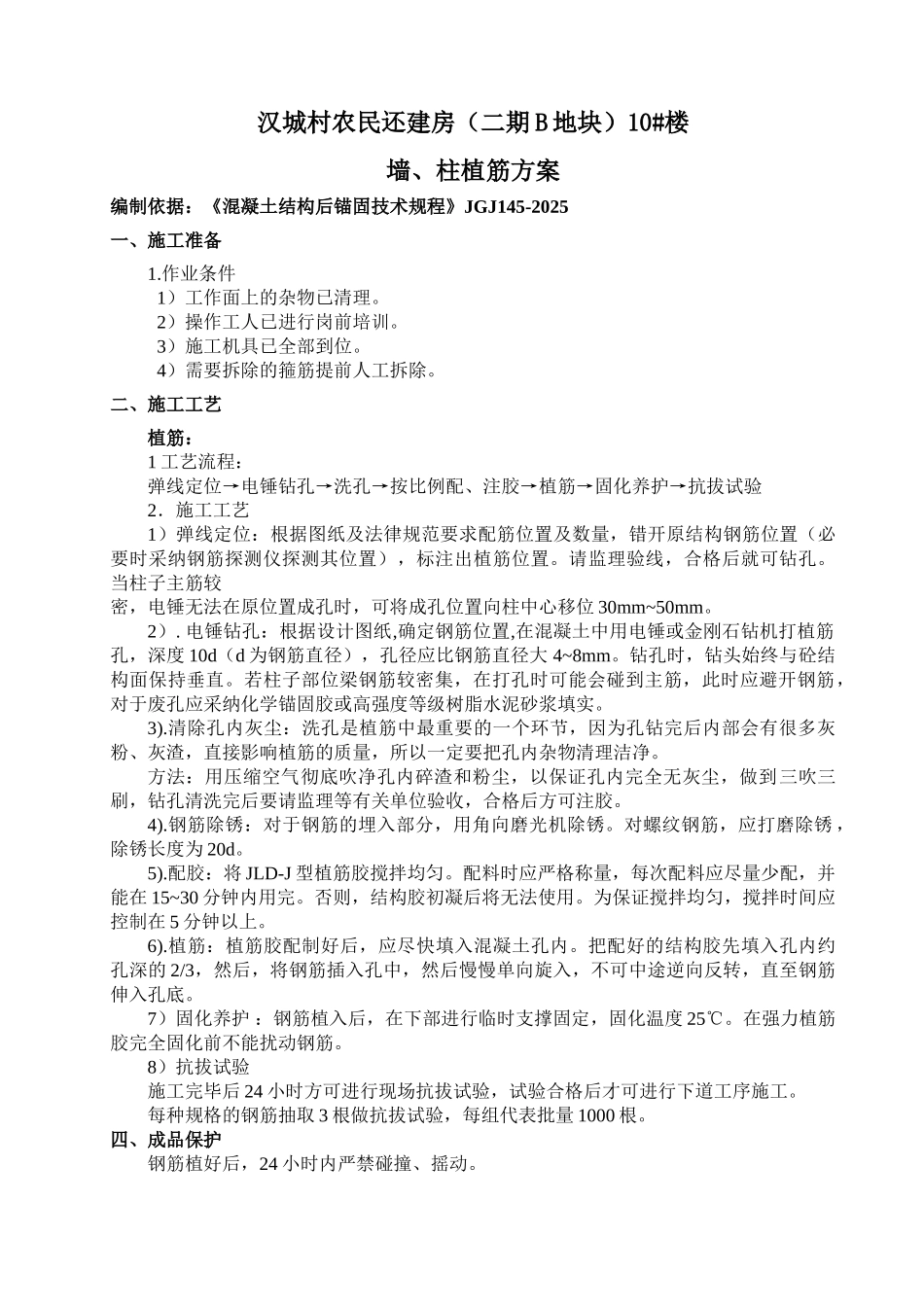

汉城村农民还建房（二期 B 地块）10#楼墙、柱植筋方案编制依据：《混凝土结构后锚固技术规程》JGJ145-2025一、施工准备1.作业条件 1）工作面上的杂物已清理。 2）操作工人已进行岗前培训。 3）施工机具已全部到位。 4）需要拆除的箍筋提前人工拆除。二、施工工艺植筋：1 工艺流程：弹线定位→电锤钻孔→洗孔→按比例配、注胶→植筋→固化养护→抗拔试验2．施工工艺1）弹线定位：根据图纸及法律规范要求配筋位置及数量，错开原结构钢筋位置（必要时采纳钢筋探测仪探测其位置），标注出植筋位置。请监理验线，合格后就可钻孔。当柱子主筋较密，电锤无法在原位置成孔时，可将成孔位置向柱中心移位 30mm~50mm。 2）. 电锤钻孔：根据设计图纸,确定钢筋位置,在混凝土中用电锤或金刚石钻机打植筋孔，深度 10d（d 为钢筋直径），孔径应比钢筋直径大 4~8mm。钻孔时，钻头始终与砼结构面保持垂直。若柱子部位梁钢筋较密集，在打孔时可能会碰到主筋，此时应避开钢筋，对于废孔应采纳化学锚固胶或高强度等级树脂水泥砂浆填实。3).清除孔内灰尘：洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理洁净。方法：用压缩空气彻底吹净孔内碎渣和粉尘，以保证孔内完全无灰尘，做到三吹三刷，钻孔清洗完后要请监理等有关单位验收，合格后方可注胶。4).钢筋除锈：对于钢筋的埋入部分，用角向磨光机除锈。对螺纹钢筋，应打磨除锈 ，除锈长度为 20d。5).配胶：将 JLD-J 型植筋胶搅拌均匀。配料时应严格称量，每次配料应尽量少配，并能在 15~30 分钟内用完。否则，结构胶初凝后将无法使用。为保证搅拌均匀，搅拌时间应控制在 5 分钟以上。6).植筋：植筋胶配制好后，应尽快填入混凝土孔内。把配好的结构胶先填入孔内约孔深的 2/3，然后，将钢筋插入孔中，然后慢慢单向旋入，不可中途逆向反转，直至钢筋伸入孔底。7）固化养护 ：钢筋植入后，在下部进行临时支撑固定，固化温度 25℃。在强力植筋胶完全固化前不能扰动钢筋。8）抗拔试验施工完毕后 24 小时方可进行现场抗拔试验，试验合格后才可进行下道工序施工。每种规格的钢筋抽取 3 根做抗拔试验，每组代表批量 1000 根。四、成品保护钢筋植好后，24 小时内严禁碰撞、摇动。 五、质量要求1、植筋位置必须准确。2、钢筋处理、成孔孔径、孔深符合要求。3、钻孔过程中不得切割原有结构钢筋。4、被植筋外露部分的长度按设计要...
