大巷电机车架空线安装

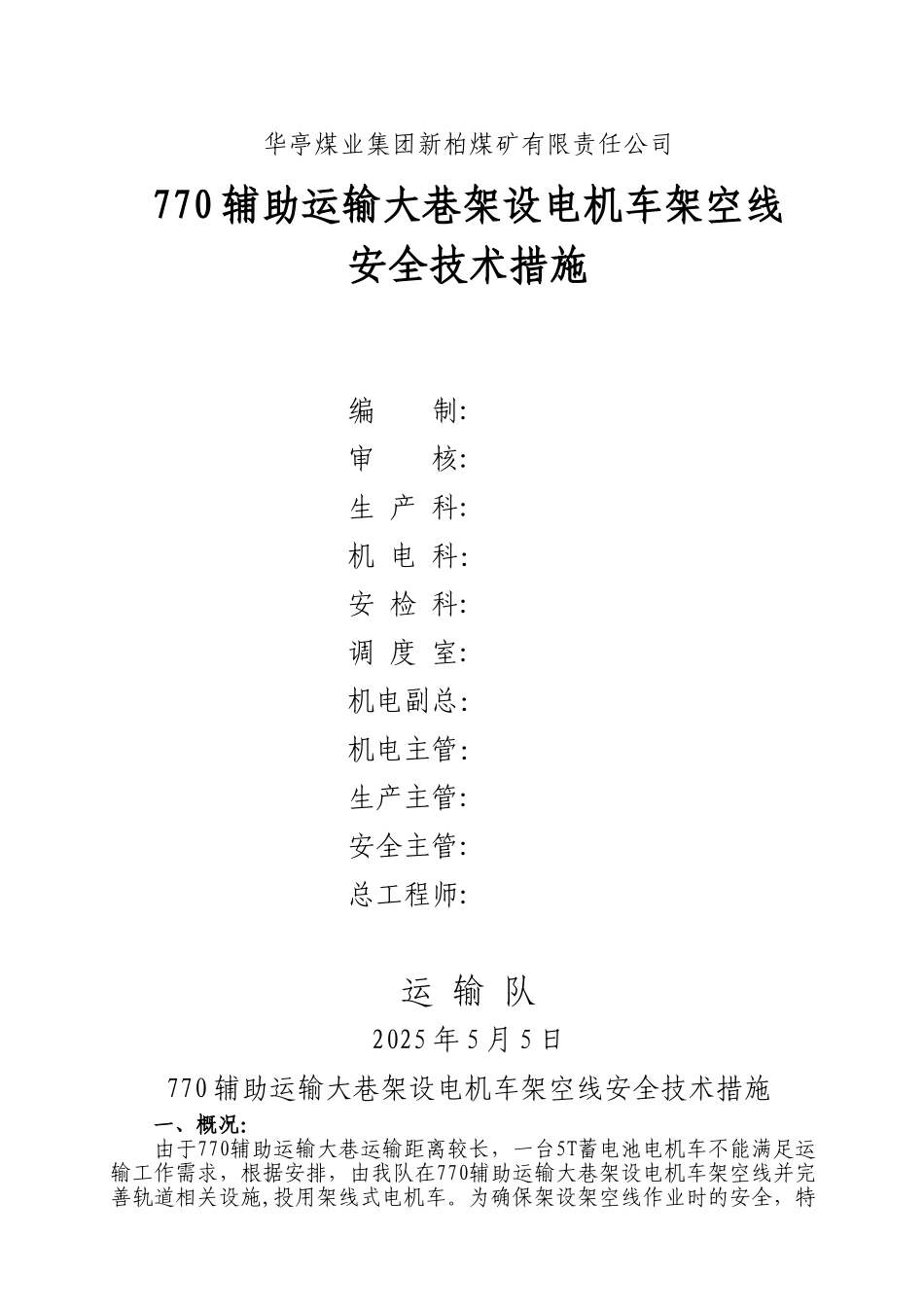

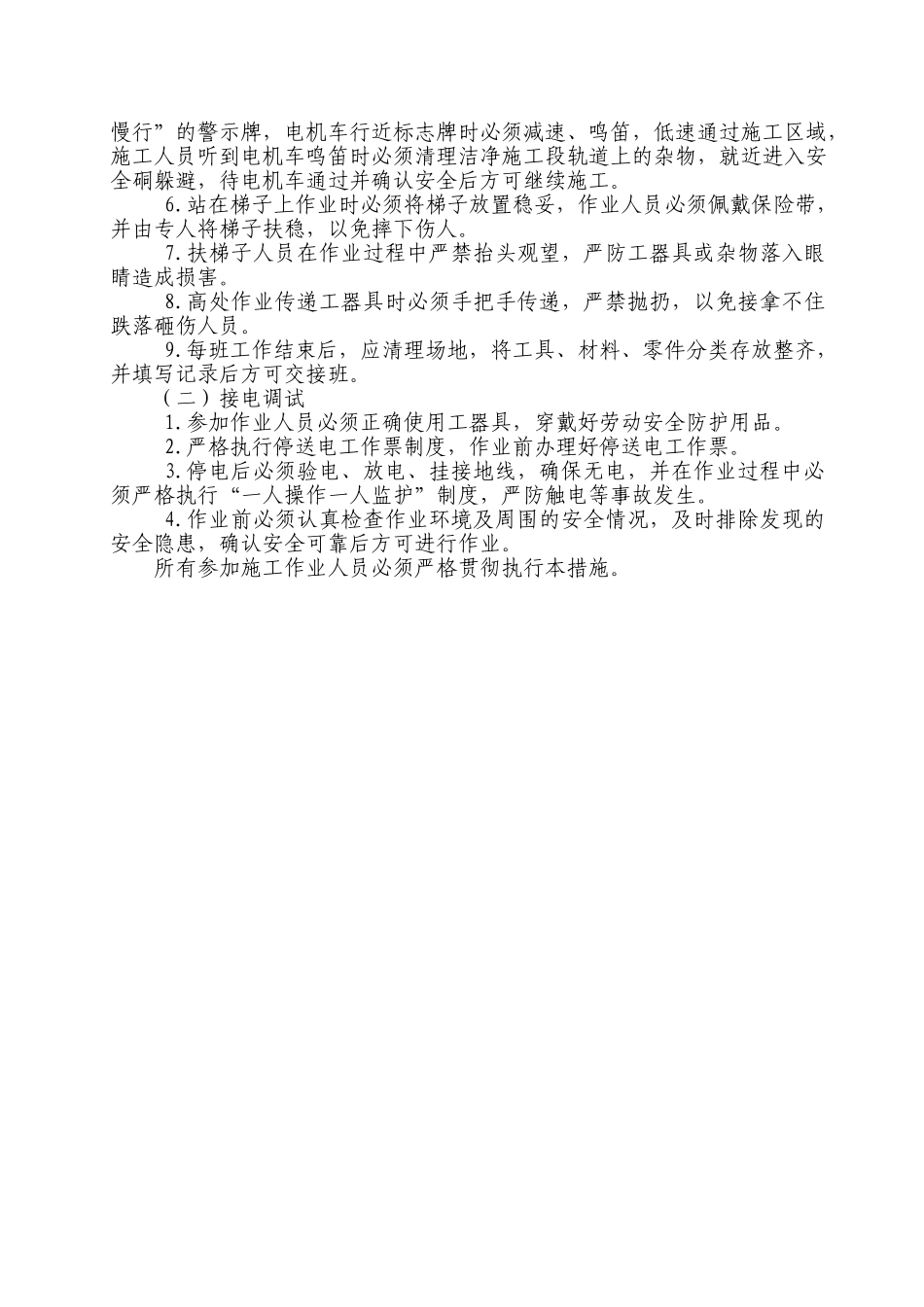

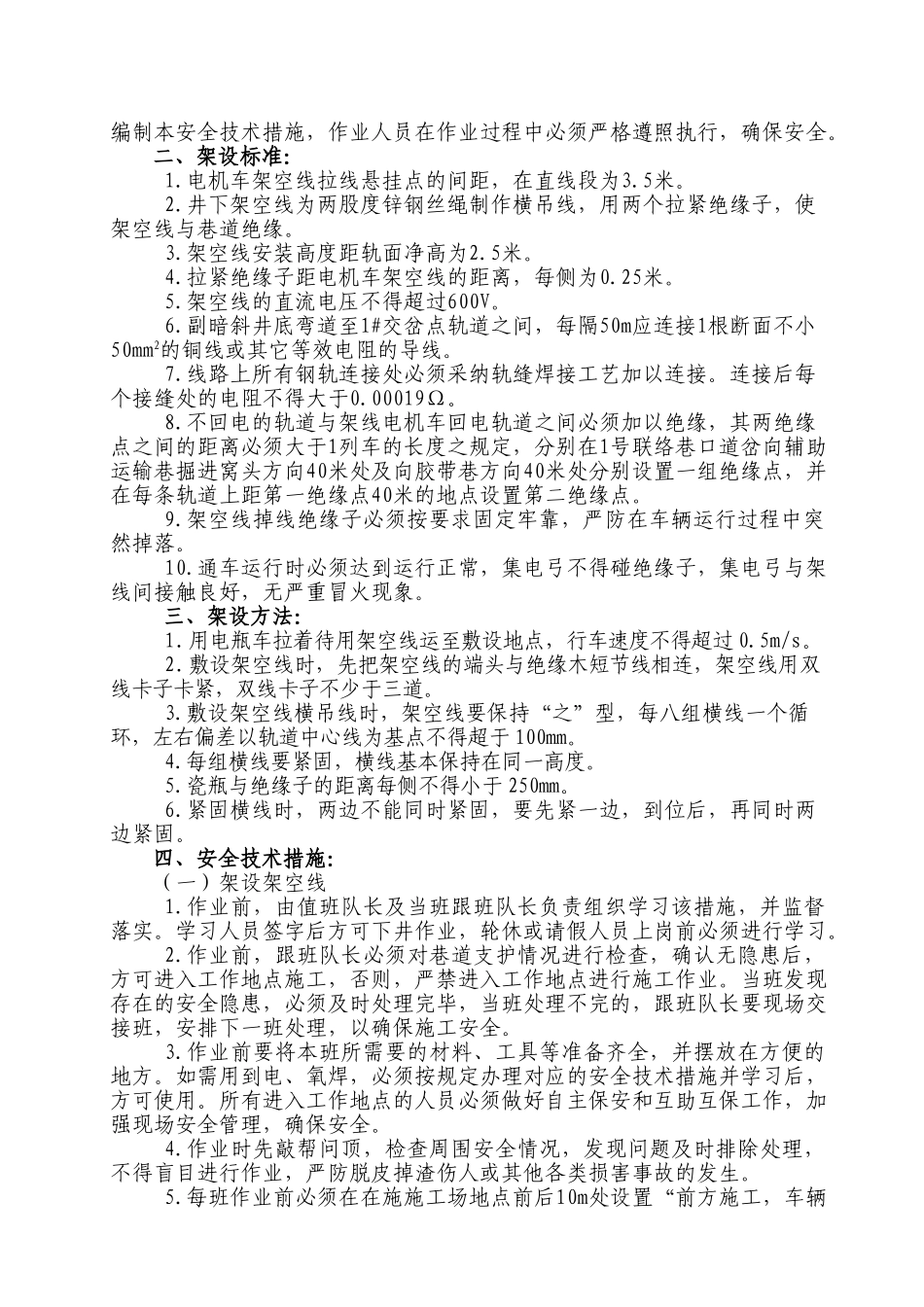

华亭煤业集团新柏煤矿有限责任公司770 辅助运输大巷架设电机车架空线安全技术措施编 制:审 核:生 产 科:机 电 科：安 检 科:调 度 室:机电副总：机电主管：生产主管:安全主管:总工程师:运 输 队2025 年 5 月 5 日770 辅助运输大巷架设电机车架空线安全技术措施一、概况：由于770辅助运输大巷运输距离较长，一台5T蓄电池电机车不能满足运输工作需求，根据安排，由我队在770辅助运输大巷架设电机车架空线并完善轨道相关设施,投用架线式电机车。为确保架设架空线作业时的安全，特编制本安全技术措施，作业人员在作业过程中必须严格遵照执行，确保安全。二、架设标准：1.电机车架空线拉线悬挂点的间距，在直线段为3.5米。2.井下架空线为两股度锌钢丝绳制作横吊线，用两个拉紧绝缘子，使架空线与巷道绝缘。3.架空线安装高度距轨面净高为2.5米。4.拉紧绝缘子距电机车架空线的距离，每侧为0.25米。5.架空线的直流电压不得超过600V。6.副暗斜井底弯道至1#交岔点轨道之间，每隔50m应连接1根断面不小50mm2的铜线或其它等效电阻的导线。7.线路上所有钢轨连接处必须采纳轨缝焊接工艺加以连接。连接后每个接缝处的电阻不得大于0.00019Ω。8.不回电的轨道与架线电机车回电轨道之间必须加以绝缘，其两绝缘点之间的距离必须大于1列车的长度之规定，分别在1号联络巷口道岔向辅助运输巷掘进窝头方向40米处及向胶带巷方向40米处分别设置一组绝缘点，并在每条轨道上距第一绝缘点40米的地点设置第二绝缘点。9.架空线掉线绝缘子必须按要求固定牢靠，严防在车辆运行过程中突然掉落。10.通车运行时必须达到运行正常，集电弓不得碰绝缘子，集电弓与架线间接触良好，无严重冒火现象。三、架设方法：1.用电瓶车拉着待用架空线运至敷设地点，行车速度不得超过 0.5m/s。2.敷设架空线时，先把架空线的端头与绝缘木短节线相连，架空线用双线卡子卡紧，双线卡子不少于三道。3.敷设架空线横吊线时，架空线要保持“之”型，每八组横线一个循环，左右偏差以轨道中心线为基点不得超于 100mm。4.每组横线要紧固，横线基本保持在同一高度。5.瓷瓶与绝缘子的距离每侧不得小于 250mm。6.紧固横线时，两边不能同时紧固，要先紧一边，到位后，再同时两边紧固。四、安全技术措施： （一）架设架空线1.作业前，由值班队长及当班跟班队长负责组织学习该措施，并监督落实。学习人员签字后方可下井作业，轮休或请假人员上岗前必须进行学习。2.作业前，跟班队长必须对巷道支...
