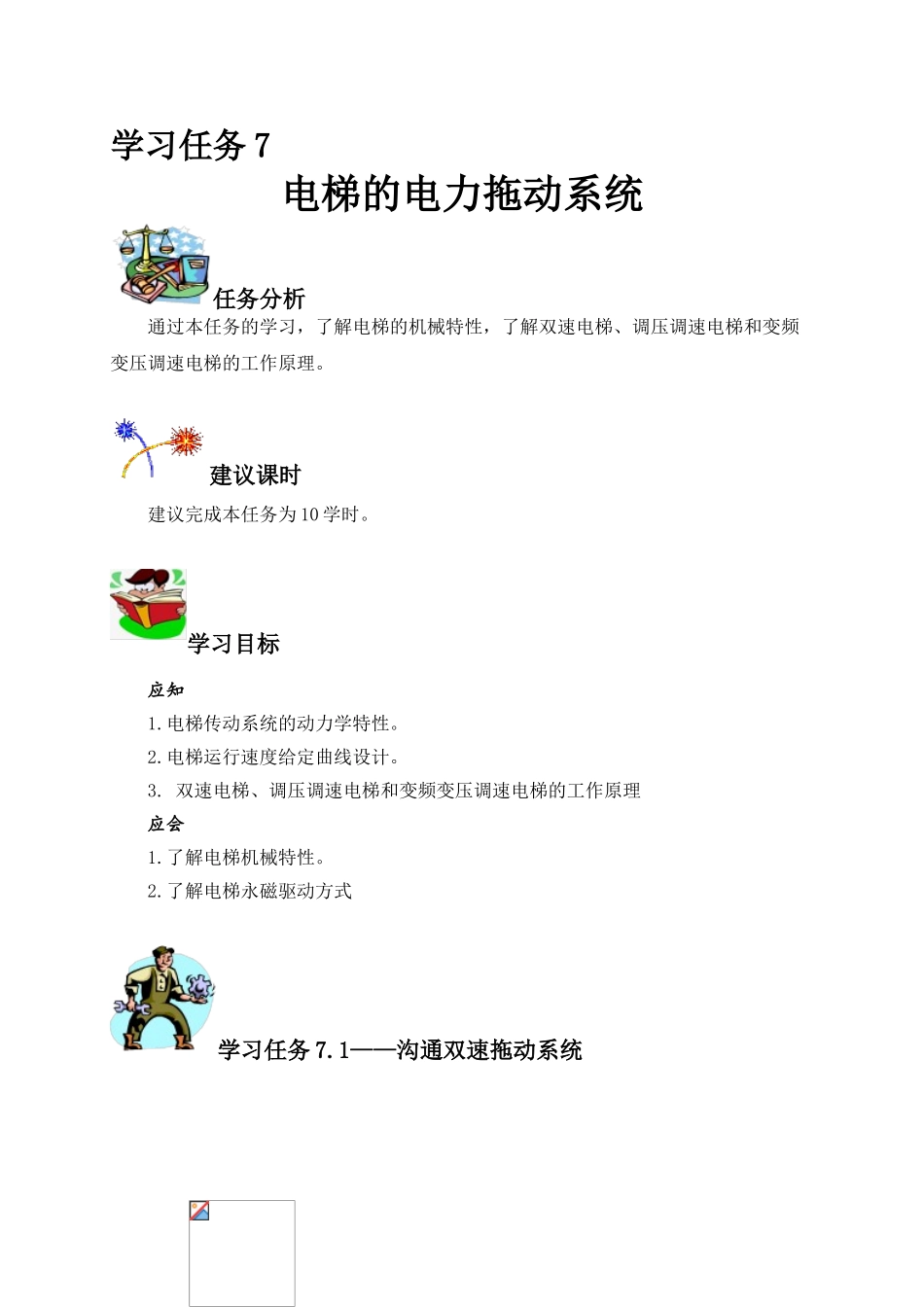

学习任务7：电梯的电力拖动系统

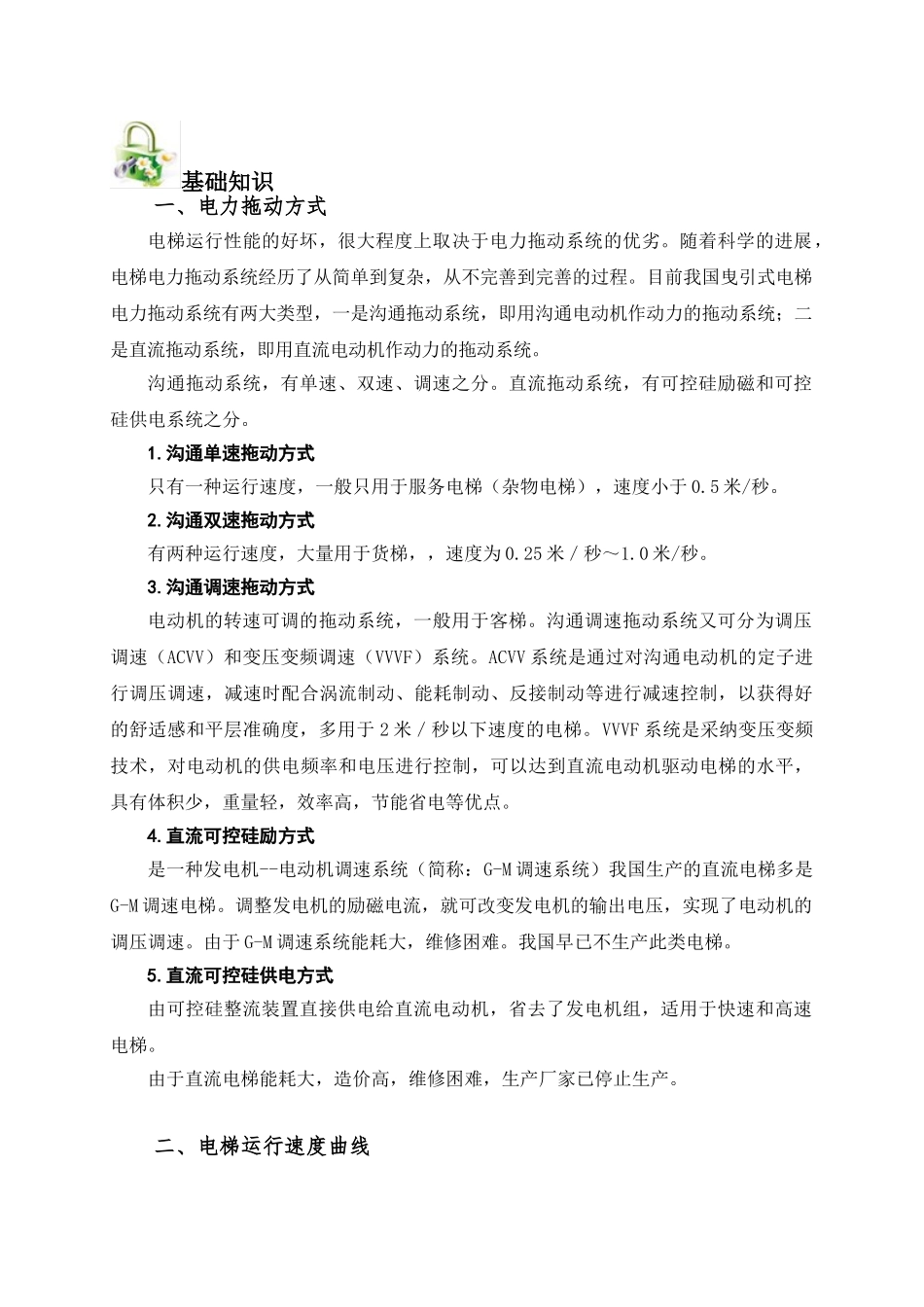

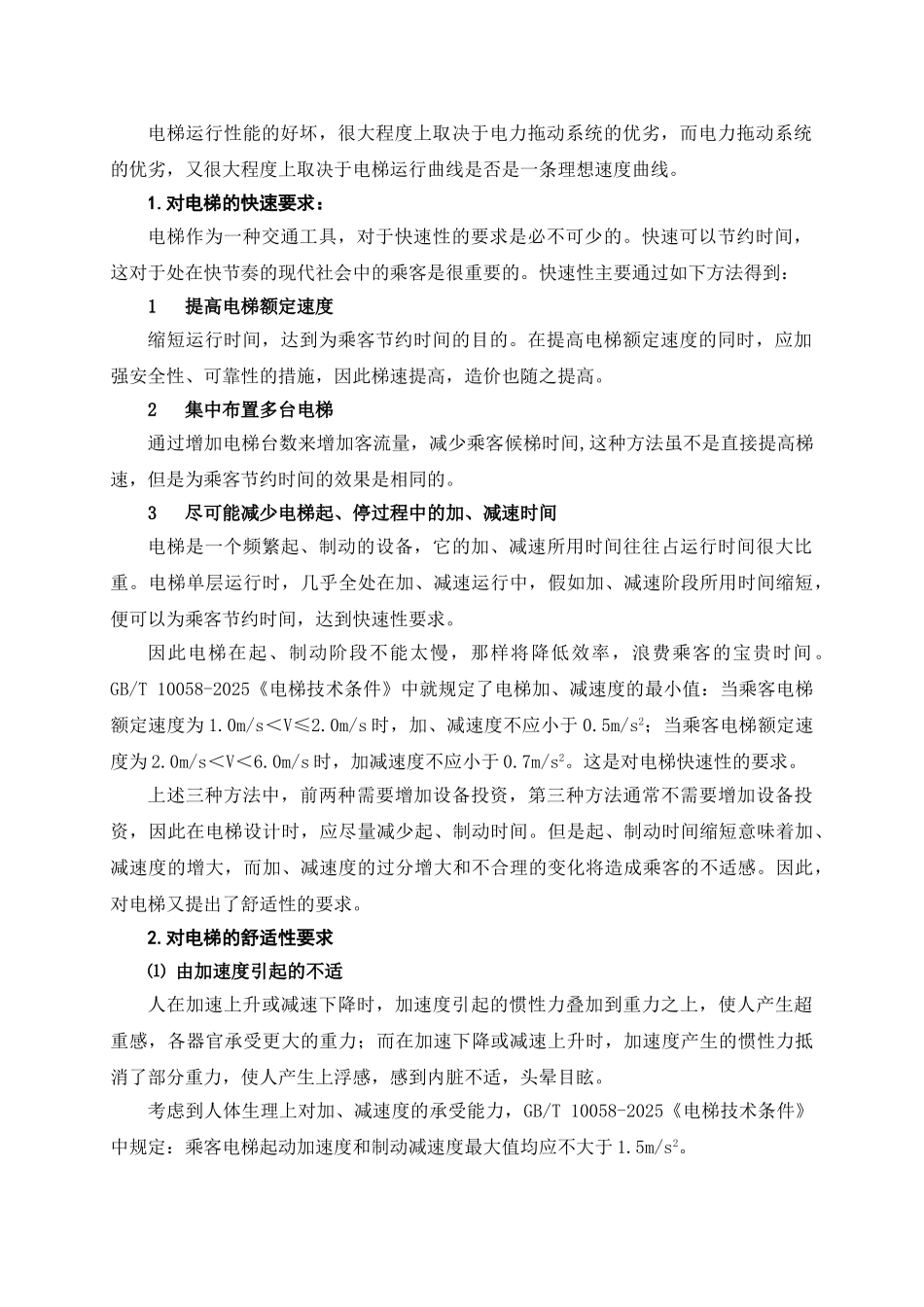

学习任务 7电梯的电力拖动系统任务分析通过本任务的学习，了解电梯的机械特性，了解双速电梯、调压调速电梯和变频变压调速电梯的工作原理。建议课时建议完成本任务为 10 学时。学习目标应知1.电梯传动系统的动力学特性。2.电梯运行速度给定曲线设计。3. 双速电梯、调压调速电梯和变频变压调速电梯的工作原理应会1.了解电梯机械特性。2.了解电梯永磁驱动方式学习任务 7.1——沟通双速拖动系统基础知识一、电力拖动方式电梯运行性能的好坏，很大程度上取决于电力拖动系统的优劣。随着科学的进展，电梯电力拖动系统经历了从简单到复杂，从不完善到完善的过程。目前我国曳引式电梯电力拖动系统有两大类型，一是沟通拖动系统，即用沟通电动机作动力的拖动系统；二是直流拖动系统，即用直流电动机作动力的拖动系统。 沟通拖动系统，有单速、双速、调速之分。直流拖动系统，有可控硅励磁和可控硅供电系统之分。1.沟通单速拖动方式只有一种运行速度，一般只用于服务电梯（杂物电梯），速度小于 0.5 米/秒。2.沟通双速拖动方式有两种运行速度，大量用于货梯，，速度为 0.25 米／秒～1.0 米/秒。3.沟通调速拖动方式电动机的转速可调的拖动系统，一般用于客梯。沟通调速拖动系统又可分为调压调速（ACVV）和变压变频调速（VVVF）系统。ACVV 系统是通过对沟通电动机的定子进行调压调速，减速时配合涡流制动、能耗制动、反接制动等进行减速控制，以获得好的舒适感和平层准确度，多用于 2 米／秒以下速度的电梯。VVVF 系统是采纳变压变频技术，对电动机的供电频率和电压进行控制，可以达到直流电动机驱动电梯的水平，具有体积少，重量轻，效率高，节能省电等优点。4.直流可控硅励方式是一种发电机--电动机调速系统（简称：G-M 调速系统）我国生产的直流电梯多是G-M 调速电梯。调整发电机的励磁电流，就可改变发电机的输出电压，实现了电动机的调压调速。由于 G-M 调速系统能耗大，维修困难。我国早已不生产此类电梯。5.直流可控硅供电方式由可控硅整流装置直接供电给直流电动机，省去了发电机组，适用于快速和高速电梯。由于直流电梯能耗大，造价高，维修困难，生产厂家已停止生产。二、电梯运行速度曲线电梯运行性能的好坏，很大程度上取决于电力拖动系统的优劣，而电力拖动系统的优劣，又很大程度上取决于电梯运行曲线是否是一条理想速度曲线。1.对电梯的快速要求：电梯作为一种交通工具，对于快速性的要求是必不可少的。快速可以节约时间，...
