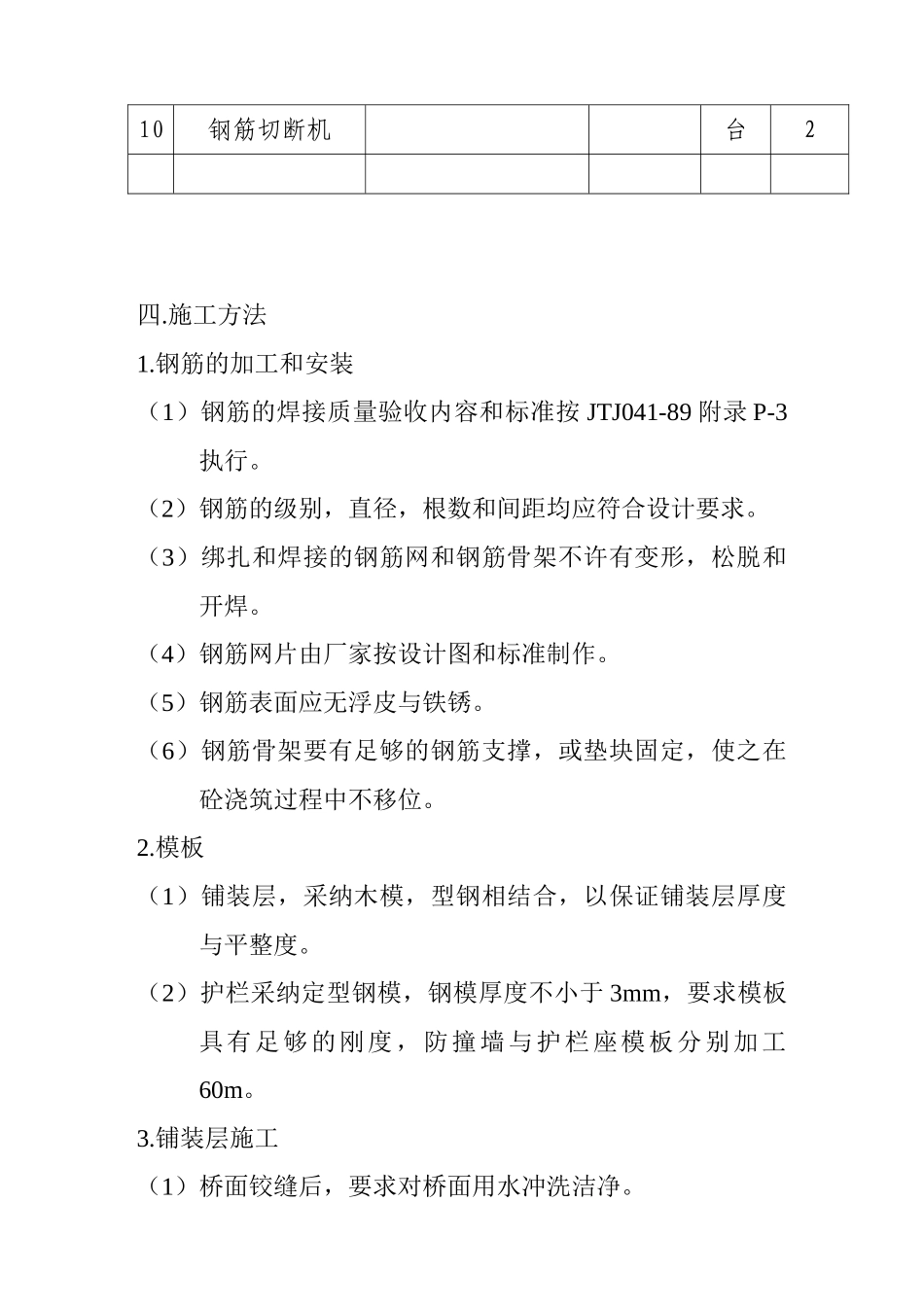

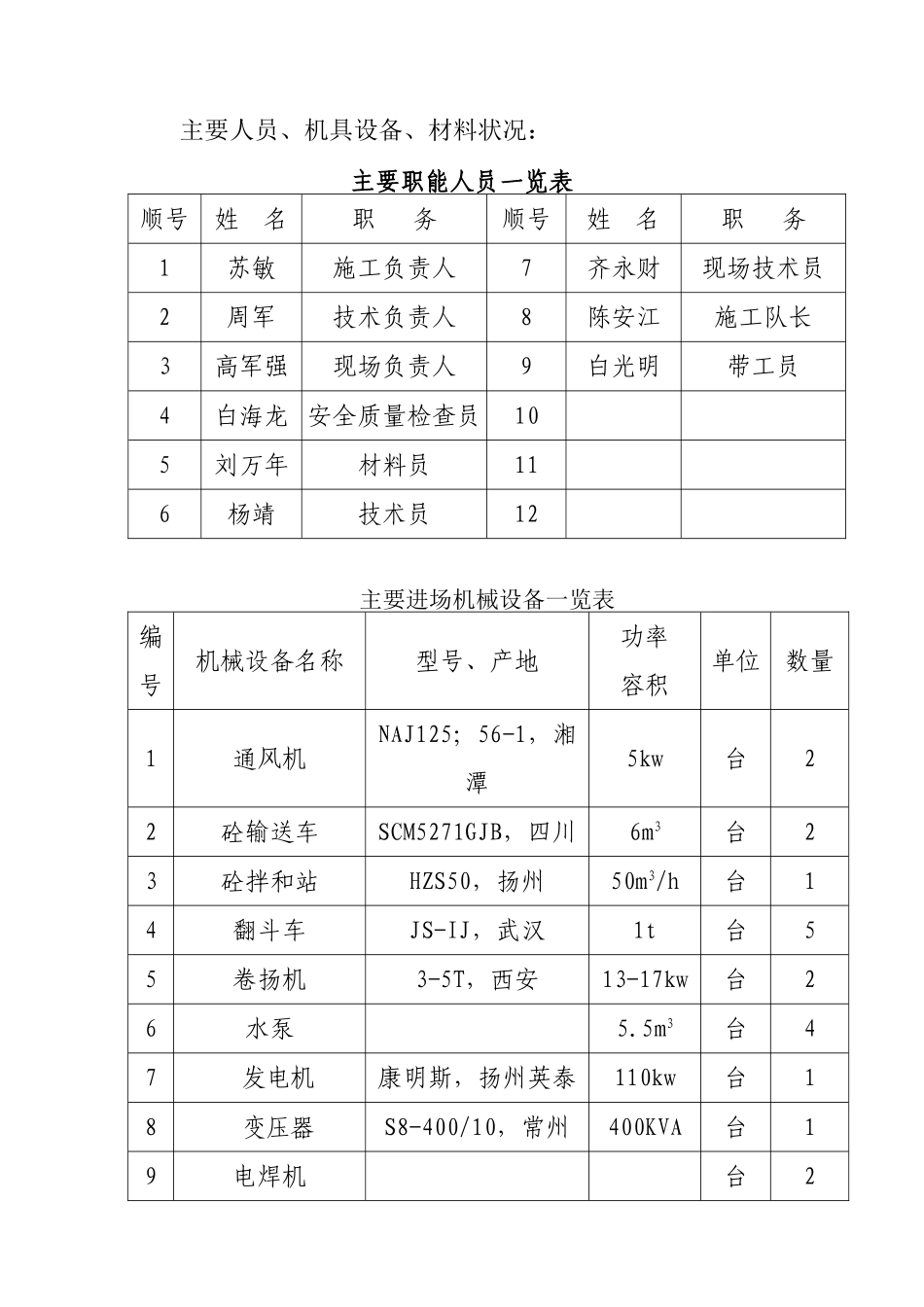

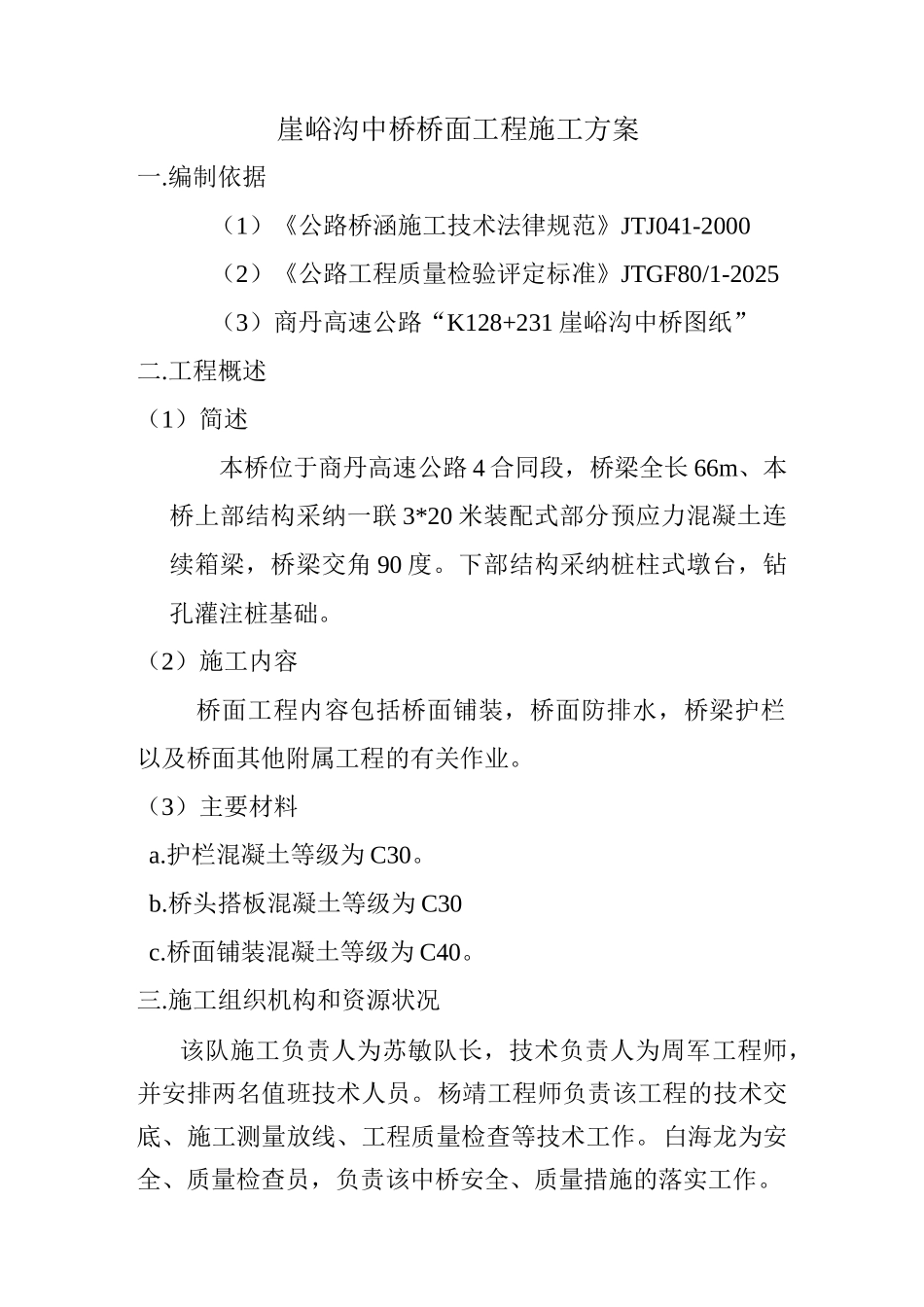

崖峪沟中桥桥面工程施工方案一.编制依据（1）《公路桥涵施工技术法律规范》JTJ041-2000（2）《公路工程质量检验评定标准》JTGF80/1-2025（3）商丹高速公路“K128+231 崖峪沟中桥图纸”二.工程概述（1）简述本桥位于商丹高速公路 4 合同段，桥梁全长 66m、本桥上部结构采纳一联 3*20 米装配式部分预应力混凝土连续箱梁，桥梁交角 90 度。下部结构采纳桩柱式墩台，钻孔灌注桩基础。（2）施工内容桥面工程内容包括桥面铺装，桥面防排水，桥梁护栏以及桥面其他附属工程的有关作业。（3）主要材料 a.护栏混凝土等级为 C30。 b.桥头搭板混凝土等级为 C30 c.桥面铺装混凝土等级为 C40。三.施工组织机构和资源状况该队施工负责人为苏敏队长，技术负责人为周军工程师，并安排两名值班技术人员。杨靖工程师负责该工程的技术交底、施工测量放线、工程质量检查等技术工作。白海龙为安全、质量检查员，负责该中桥安全、质量措施的落实工作。主要人员、机具设备、材料状况： 主要职能人员一览表顺号姓 名职 务顺号姓 名职 务1苏敏施工负责人7齐永财现场技术员2周军技术负责人8陈安江施工队长3高军强现场负责人9白光明带工员4白海龙 安全质量检查员105刘万年材料员116杨靖技术员12主要进场机械设备一览表编号机械设备名称型号、产地功率容积单位数量1通风机NAJ125；56-1，湘潭5kw台22砼输送车SCM5271GJB，四川6m3台23砼拌和站HZS50，扬州50m3/h台14翻斗车JS-IJ，武汉1t台55卷扬机3-5T，西安13-17kw台26水泵5.5m3台47发电机康明斯，扬州英泰110kw台18变压器S8-400/10，常州400KVA台19电焊机台210钢筋切断机台2四.施工方法1.钢筋的加工和安装（1）钢筋的焊接质量验收内容和标准按 JTJ041-89 附录 P-3执行。（2）钢筋的级别，直径，根数和间距均应符合设计要求。（3）绑扎和焊接的钢筋网和钢筋骨架不许有变形，松脱和开焊。（4）钢筋网片由厂家按设计图和标准制作。（5）钢筋表面应无浮皮与铁锈。（6）钢筋骨架要有足够的钢筋支撑，或垫块固定，使之在砼浇筑过程中不移位。2.模板（1）铺装层，采纳木模，型钢相结合，以保证铺装层厚度与平整度。（2）护栏采纳定型钢模，钢模厚度不小于 3mm，要求模板具有足够的刚度，防撞墙与护栏座模板分别加工60m。3.铺装层施工 （1）桥面铰缝后，要求对桥面用水冲洗洁净。（2）钢筋网定位安装。（3）模板安装，模板标高应与桥面铺装标高一致，或平行，同时在钢筋网中间设置水平标记，以满足铺装层厚度，...
