施工现场高压线维护施工方案VIP专享

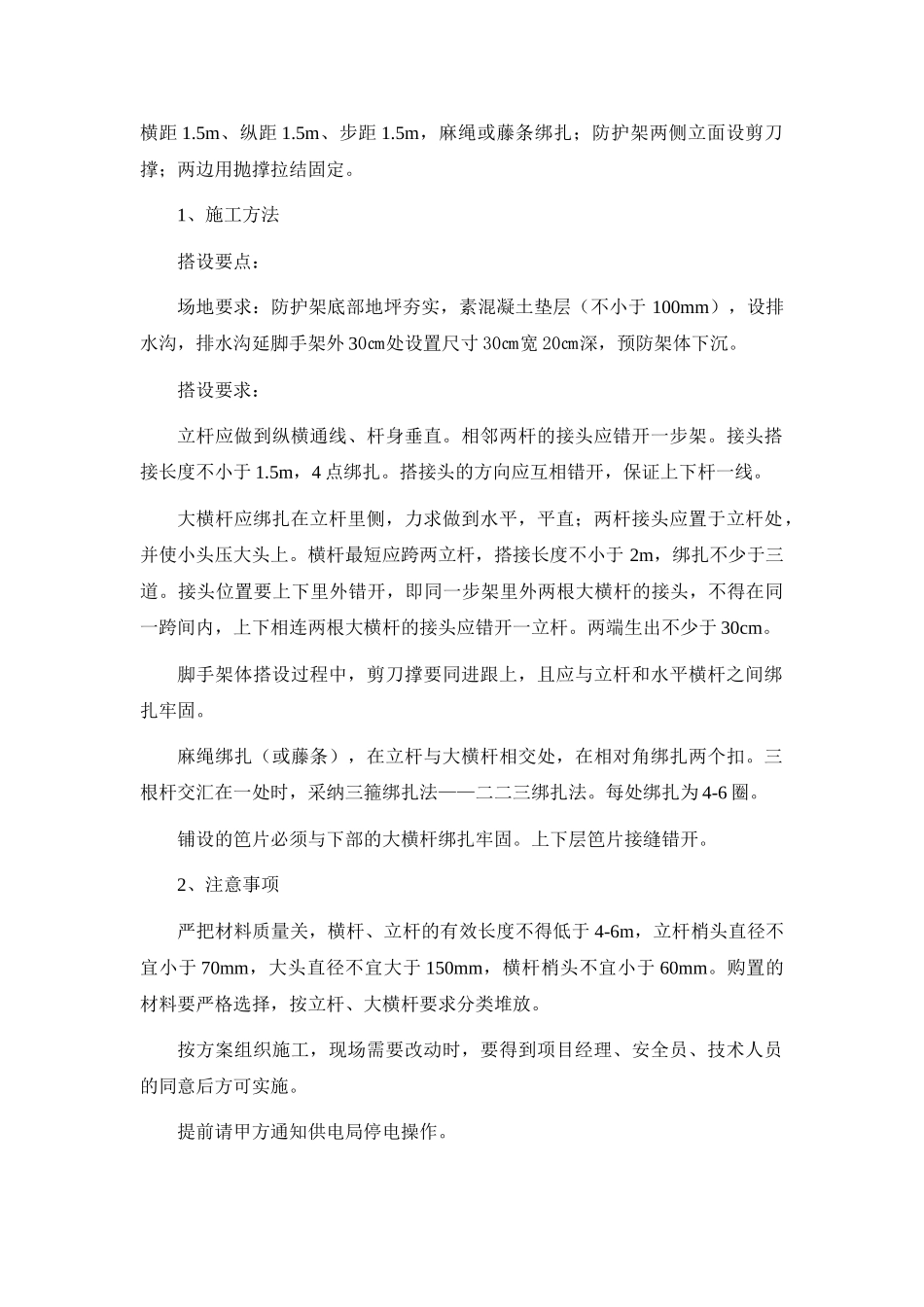

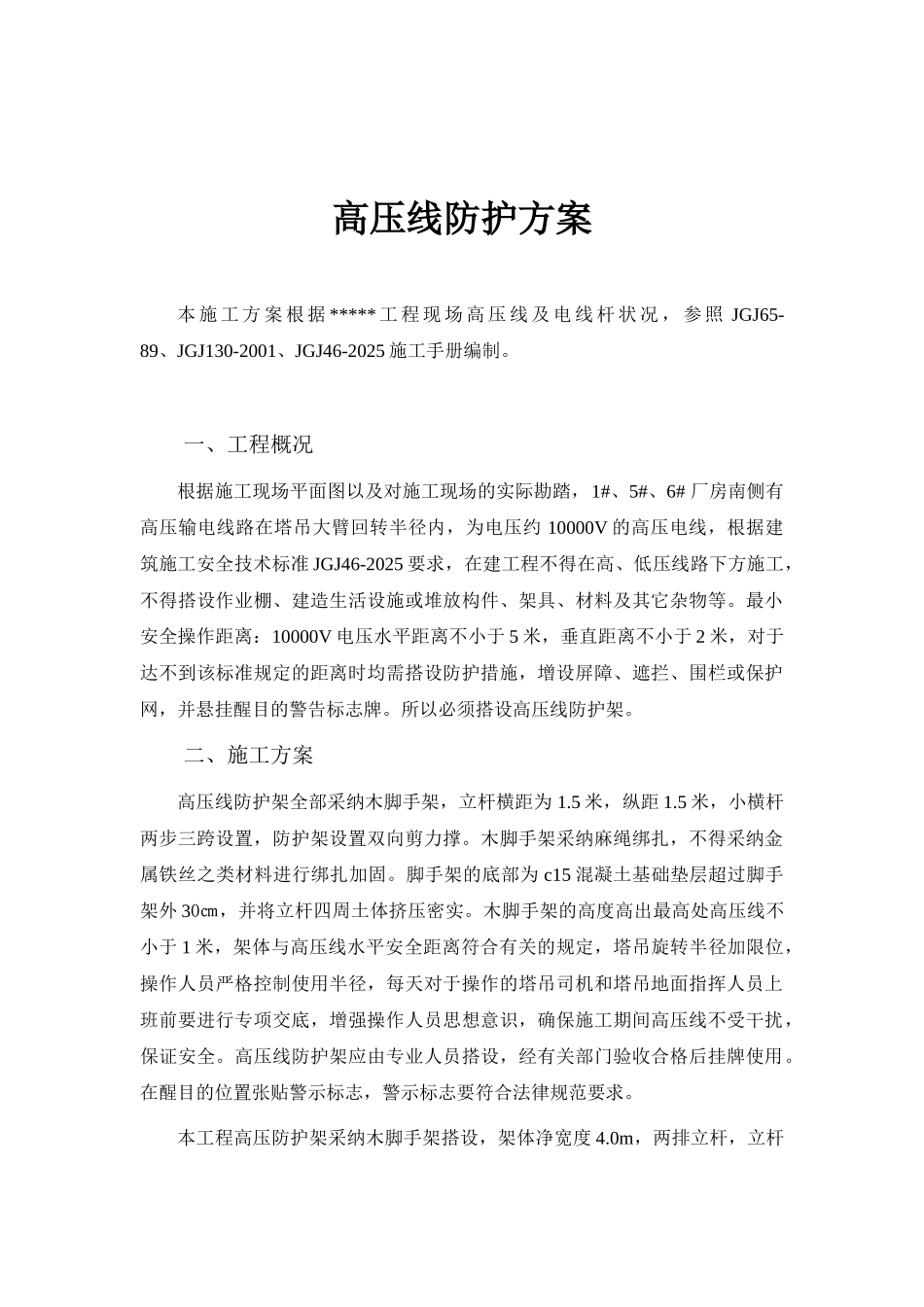

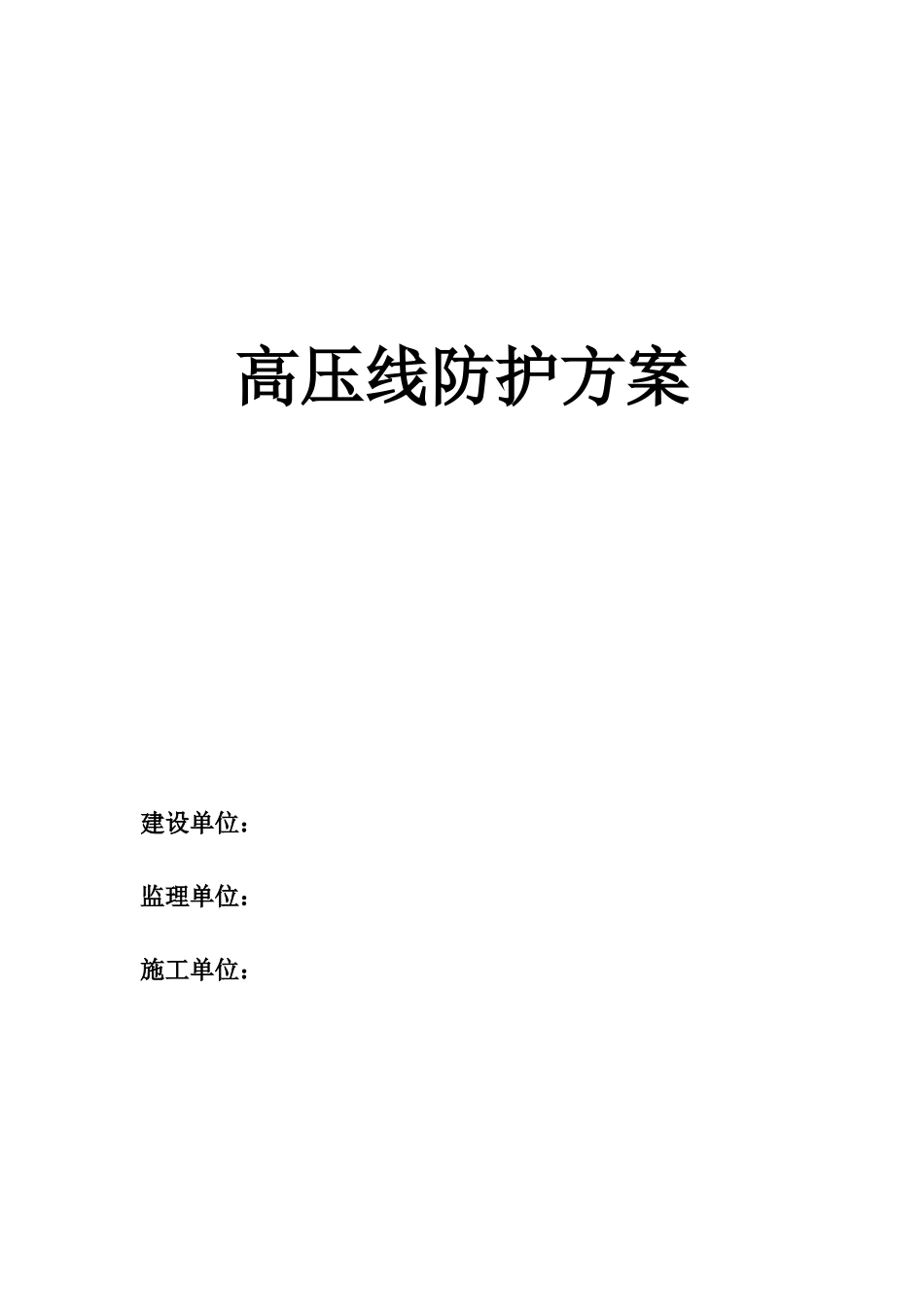

高压线防护方案建设单位：监理单位：施工单位：高压线防护方案本 施 工 方 案 根 据 ***** 工 程 现 场 高 压 线 及 电 线 杆 状 况 ， 参 照 JGJ65-89、JGJ130-2001、JGJ46-2025 施工手册编制。一、工程概况根据施工现场平面图以及对施工现场的实际勘踏，1#、5#、6# 厂房南侧有高压输电线路在塔吊大臂回转半径内，为电压约 10000V 的高压电线，根据建筑施工安全技术标准 JGJ46-2025 要求，在建工程不得在高、低压线路下方施工，不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。最小安全操作距离：10000V 电压水平距离不小于 5 米，垂直距离不小于 2 米，对于达不到该标准规定的距离时均需搭设防护措施，增设屏障、遮拦、围栏或保护网，并悬挂醒目的警告标志牌。所以必须搭设高压线防护架。二、施工方案高压线防护架全部采纳木脚手架，立杆横距为 1.5 米，纵距 1.5 米，小横杆两步三跨设置，防护架设置双向剪力撑。木脚手架采纳麻绳绑扎，不得采纳金属铁丝之类材料进行绑扎加固。脚手架的底部为 c15 混凝土基础垫层超过脚手架外 30㎝，并将立杆四周土体挤压密实。木脚手架的高度高出最高处高压线不小于 1 米，架体与高压线水平安全距离符合有关的规定，塔吊旋转半径加限位，操作人员严格控制使用半径，每天对于操作的塔吊司机和塔吊地面指挥人员上班前要进行专项交底，增强操作人员思想意识，确保施工期间高压线不受干扰，保证安全。高压线防护架应由专业人员搭设，经有关部门验收合格后挂牌使用。在醒目的位置张贴警示标志，警示标志要符合法律规范要求。本工程高压防护架采纳木脚手架搭设，架体净宽度 4.0m，两排立杆，立杆横距 1.5m、纵距 1.5m、步距 1.5m，麻绳或藤条绑扎；防护架两侧立面设剪刀撑；两边用抛撑拉结固定。1、施工方法搭设要点：场地要求：防护架底部地坪夯实，素混凝土垫层（不小于 100mm），设排水沟，排水沟延脚手架外 30㎝处设置尺寸 30㎝宽 20㎝深，预防架体下沉。搭设要求：立杆应做到纵横通线、杆身垂直。相邻两杆的接头应错开一步架。接头搭接长度不小于 1.5m，4 点绑扎。搭接头的方向应互相错开，保证上下杆一线。大横杆应绑扎在立杆里侧，力求做到水平，平直；两杆接头应置于立杆处，并使小头压大头上。横杆最短应跨两立杆，搭接长度不小于 2m，绑扎不少于三道。接头位置要上下里外错开，即同一步架里外两根大横杆的接头，不得在同一跨间内...
