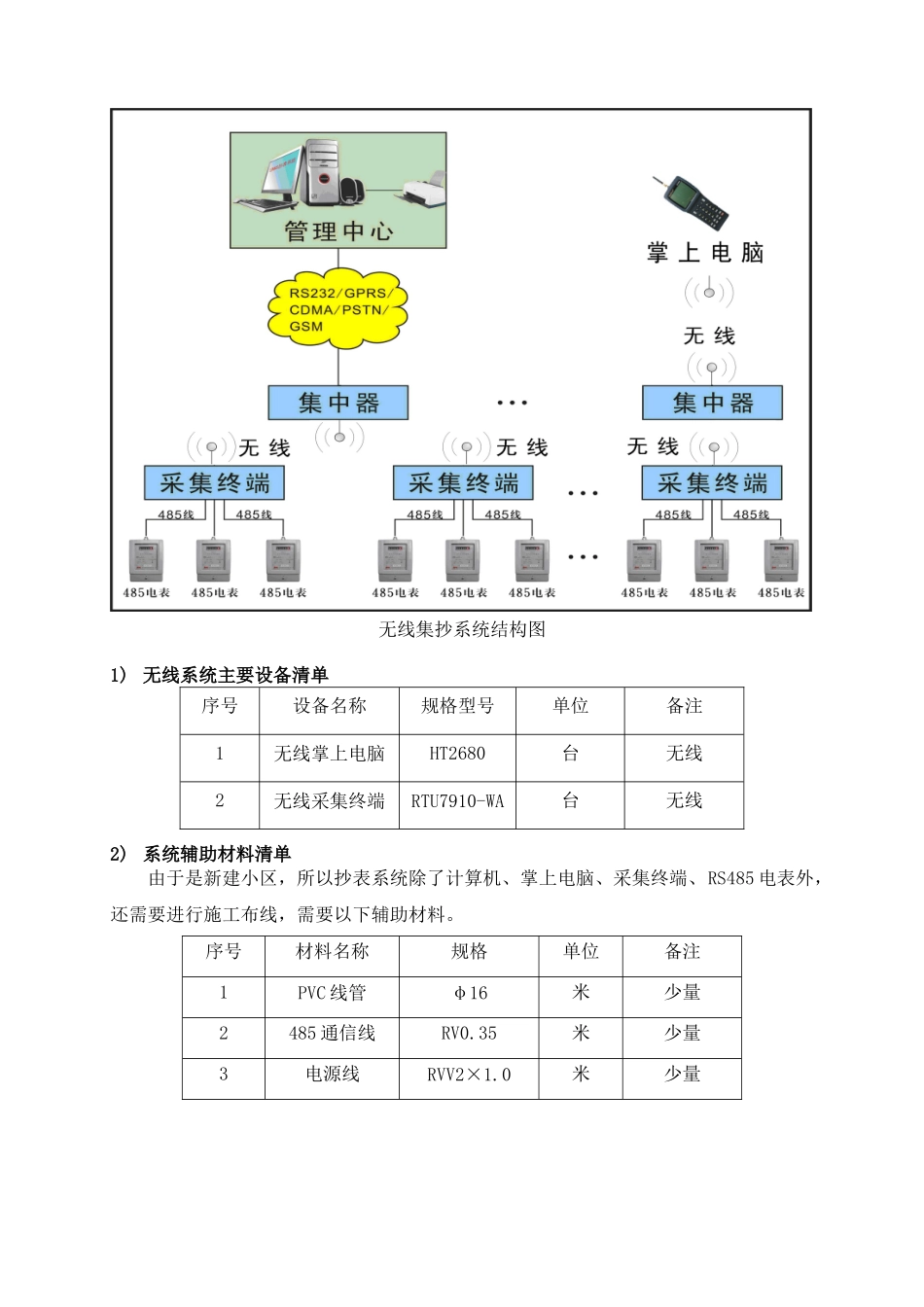

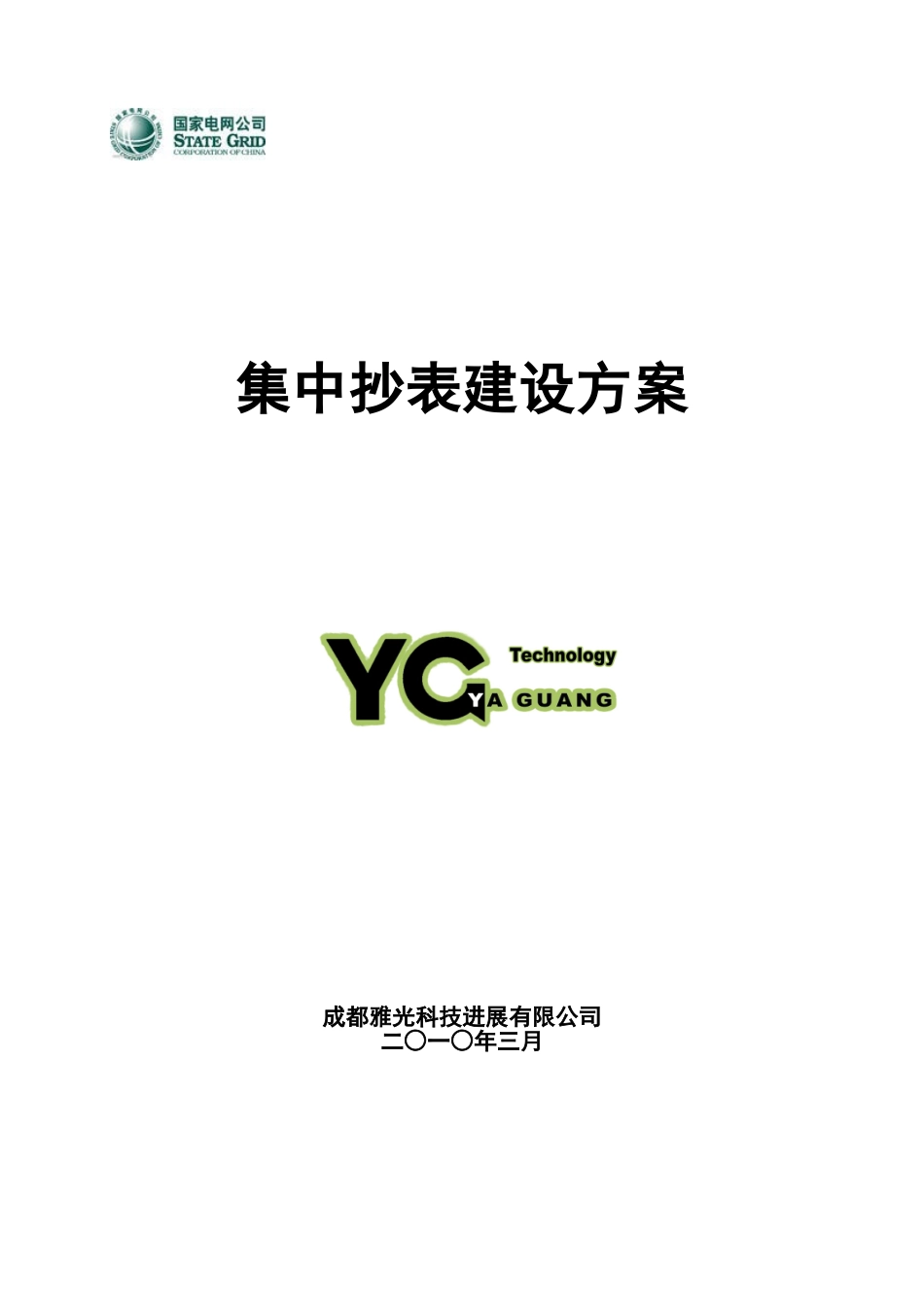

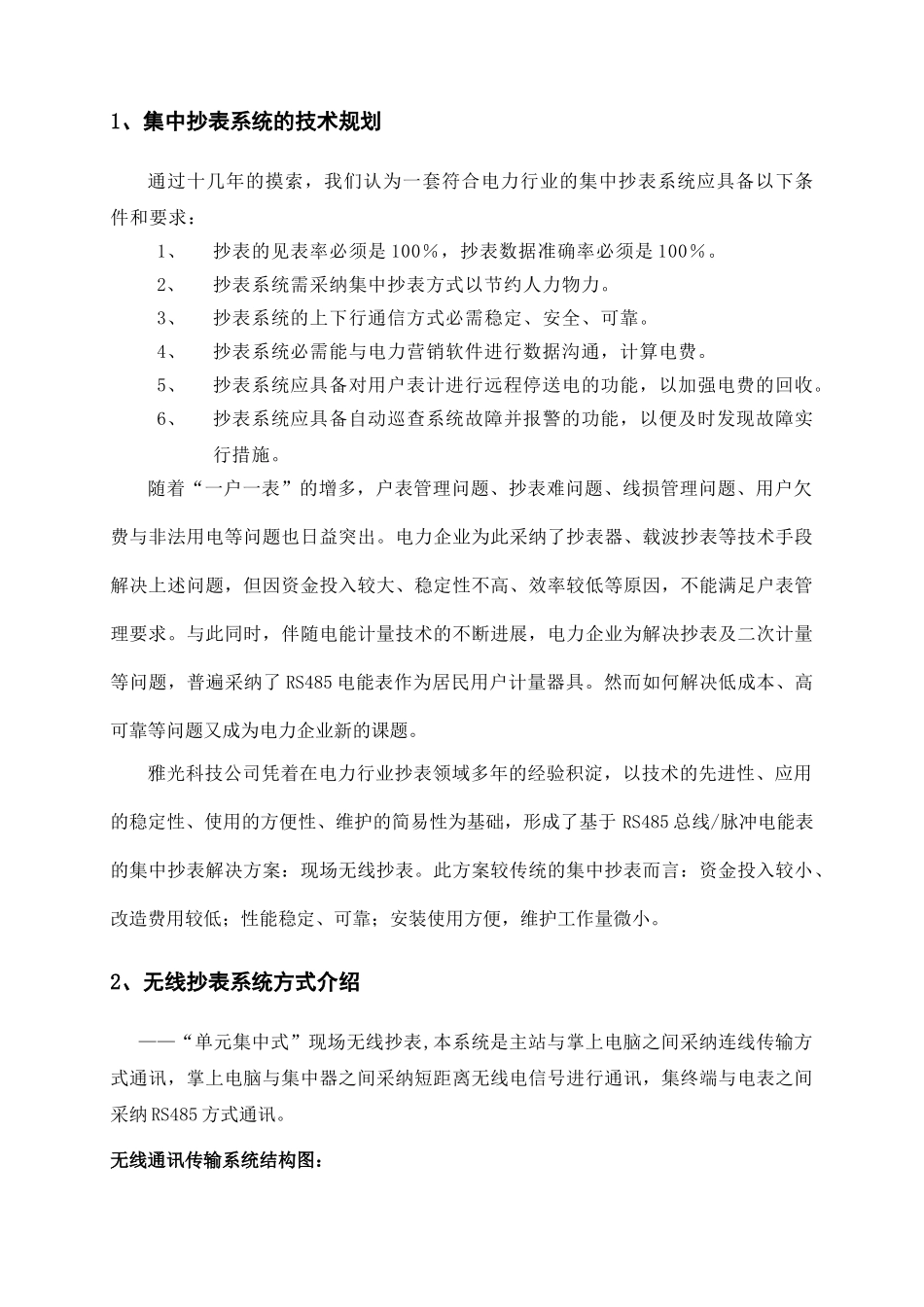

集中抄表建设方案成都雅光科技进展有限公司二○一○年三月1、集中抄表系统的技术规划通过十几年的摸索，我们认为一套符合电力行业的集中抄表系统应具备以下条件和要求：1、抄表的见表率必须是 100％，抄表数据准确率必须是 100％。2、抄表系统需采纳集中抄表方式以节约人力物力。3、抄表系统的上下行通信方式必需稳定、安全、可靠。4、抄表系统必需能与电力营销软件进行数据沟通，计算电费。5、抄表系统应具备对用户表计进行远程停送电的功能，以加强电费的回收。6、抄表系统应具备自动巡查系统故障并报警的功能，以便及时发现故障实行措施。随着“一户一表”的增多，户表管理问题、抄表难问题、线损管理问题、用户欠费与非法用电等问题也日益突出。电力企业为此采纳了抄表器、载波抄表等技术手段解决上述问题，但因资金投入较大、稳定性不高、效率较低等原因，不能满足户表管理要求。与此同时，伴随电能计量技术的不断进展，电力企业为解决抄表及二次计量等问题，普遍采纳了 RS485 电能表作为居民用户计量器具。然而如何解决低成本、高可靠等问题又成为电力企业新的课题。雅光科技公司凭着在电力行业抄表领域多年的经验积淀，以技术的先进性、应用的稳定性、使用的方便性、维护的简易性为基础，形成了基于 RS485 总线/脉冲电能表的集中抄表解决方案：现场无线抄表。此方案较传统的集中抄表而言：资金投入较小、改造费用较低；性能稳定、可靠；安装使用方便，维护工作量微小。2、无线抄表系统方式介绍——“单元集中式”现场无线抄表,本系统是主站与掌上电脑之间采纳连线传输方式通讯，掌上电脑与集中器之间采纳短距离无线电信号进行通讯，集终端与电表之间采纳 RS485 方式通讯。无线通讯传输系统结构图：无线集抄系统结构图1) 无线系统主要设备清单序号设备名称规格型号单位备注1无线掌上电脑HT2680台无线2无线采集终端RTU7910-WA台无线2) 系统辅助材料清单由于是新建小区，所以抄表系统除了计算机、掌上电脑、采集终端、RS485 电表外，还需要进行施工布线，需要以下辅助材料。序号材料名称规格单位备注1PVC 线管φ16米少量2485 通信线RV0.35米少量3电源线RVV2×1.0米少量3、客户应用价值 现场集中抄表，降低了抄表难度，简化了抄表过程，提高了抄表效率。抄表人员可在距离数据采集终端 100M 左右直接抄读电量数据，改变了以前抄表人员登门访问抄表模式，简化了抄表过程，提高了抄表效率。 保证抄表同时性，提高线损管理水平...
