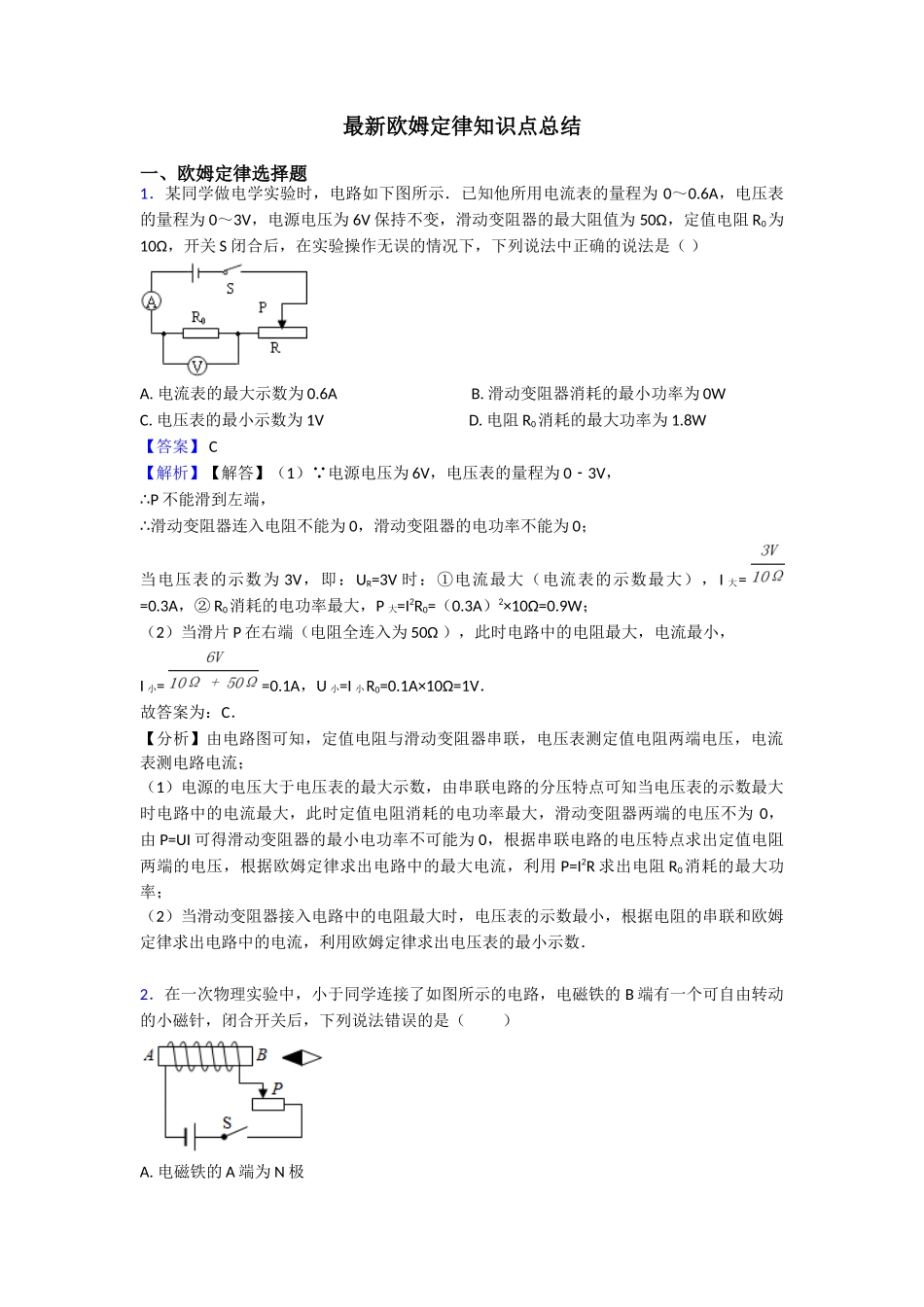

最新欧姆定律知识点总结一、欧姆定律选择题1．某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为 0～0.6A，电压表的量程为 0～3V，电源电压为 6V 保持不变，滑动变阻器的最大阻值为 50Ω，定值电阻 R0为10Ω，开关 S 闭合后，在实验操作无误的情况下，下列说法中正确的说法是（ ）A. 电流表的最大示数为 0.6A B. 滑动变阻器消耗的最小功率为 0WC. 电压表的最小示数为 1V D. 电阻 R0消耗的最大功率为 1.8W【答案】 C 【解析】【解答】（1） 电源电压为 6V，电压表的量程为 03V﹣，P∴ 不能滑到左端，∴滑动变阻器连入电阻不能为 0，滑动变阻器的电功率不能为 0；当电压表的示数为 3V，即：UR=3V 时：①电流最大（电流表的示数最大），I 大= =0.3A，② R0消耗的电功率最大，P 大=I2R0=（0.3A）2×10Ω=0.9W；（2）当滑片 P 在右端（电阻全连入为 50Ω ），此时电路中的电阻最大，电流最小，I 小= =0.1A，U 小=I 小R0=0.1A×10Ω=1V．故答案为：C．【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；（1）电源的电压大于电压表的最大示数，由串联电路的分压特点可知当电压表的示数最大时电路中的电流最大，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为 0，由 P=UI 可得滑动变阻器的最小电功率不可能为 0，根据串联电路的电压特点求出定值电阻两端的电压，根据欧姆定律求出电路中的最大电流，利用 P=I2R 求出电阻 R0消耗的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数．2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的 B 端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（ ） A. 电磁铁的 A 端为 N 极B. 小磁针静止时，N 极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片 P 向右端移动，电磁铁磁性增强【答案】 C 【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的 A 端是 N 极，B 端是 S 极，A 不符合题意； B、电磁铁的 B 端是 S 极，由磁极间的作用规律可知，小磁针静止时，左端是 N 极，即 N 极水平指向左，B 不符合题意；C、该实验表明了电能生磁，利用这一现象所...
