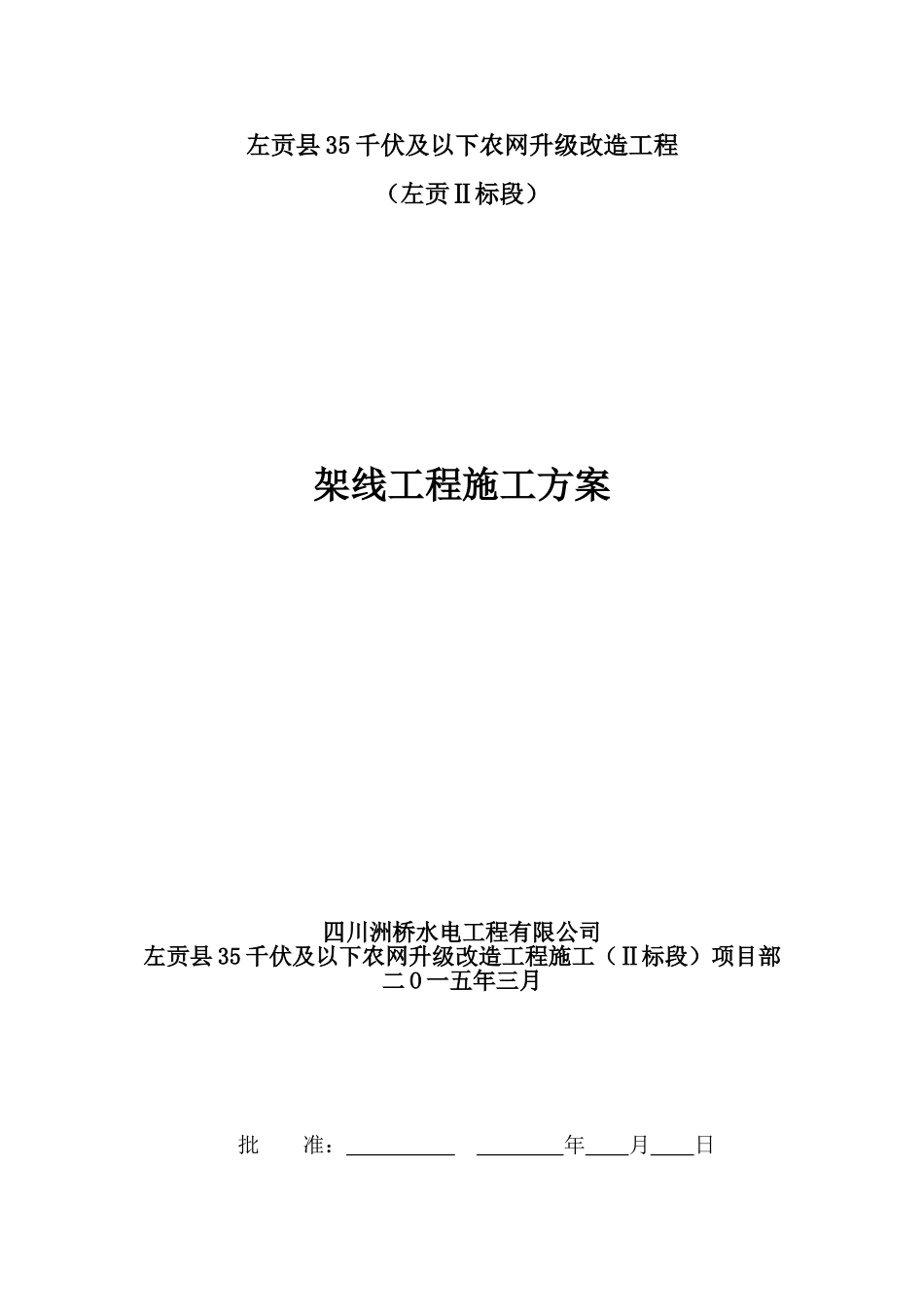

左贡县 35 千伏及以下农网升级改造工程（左贡Ⅱ标段）架线工程施工方案四川洲桥水电工程有限公司左贡县 35 千伏及以下农网升级改造工程施工（Ⅱ标段）项目部二 O 一五年三月批 准： 年 月 日（主管领导） 审 核： 年 月 日 （部门管理） 编 写： 年 月 日架线工程专项施工方案第一章 工程概况1、工程概况本 工 程 线 路 起 于 田 妥 35KV 变 电 站 ， 止 于 坝 中 35KV 变 电 站 ， 线 路 全 长22.749km，其中：田坝站及坝中站采纳电缆出线，电缆长度 0.08km，其余为单回架空线路。全线共使用杆塔 90 基，其中单回路直线双杆 14 基，单回路直线单杆 2 基，单回路直线塔 51 基，单回路转角及终端塔 23 基。全线路海拔在3980---4200 之间，线路沿线以河谷平地及丘陵山地为主，基础采纳了掏挖式基础和板式基础。本工程导线采纳 JL/G1A-120/20 型钢芯铝绞线。本工程建设管理单位：国网西藏昌都地区电力有限公司本工程设计单位：湖南送变电勘察设计有限公司本工程监理单位：四川赛德工程监理有限责任公司2．编制依据1、业主提供的招标文件和答疑文件，投标文件、施工总设计； 2、电力建设工程施工技术管理制度（GB/T50326-2001）》； 3、《66 千伏架空电力线路工程质量及评定规程（DL/T5168-2025）》； 4、《国家电网公司输变电工程达标投产考核办法》； 5、《国家电网公司输变电工程优质工程评选办法》； 6、《跨越电力线路架线施工规程（DL/T5106-1999）》； 7、《左贡 35kV 及升级改造工程施工组织设计》； 8、线路经过地区的调查资料及地方法规等； 9、国家颁布的有关法律、法规及其它相关法律规范。； 10、中国水利水电第五工程局有限公司质量、职业健康安全管理体系程序文件；11、我公司曾经施工的多条 35kV 及以上电压等级线路的施工方案、施工经验。12、《国家电网 27 项管理制度相关管理文件》第二章 架线施工方法1.架线施工方法由于本线路存在光缆放线施工，并且为了提高的放线施工效率，本线路导线、地线均采纳张力放线施工工艺，线材用汽车、配合吊车运输到现场。① 清障人工清理通道。② 地线施工：采纳一牵一张张力放线施工。③ 导线施工A、采纳张力放线。B、放线时，采纳特别加工的钢筋拉杆、二联板做为放线滑车挂具。C、导引绳展放应用动力伞展放，然后采纳张力机拖引。D、牵引绳展放用小牵引机、小张力机带张力牵放。E、直线管接续采纳集中压接。...
