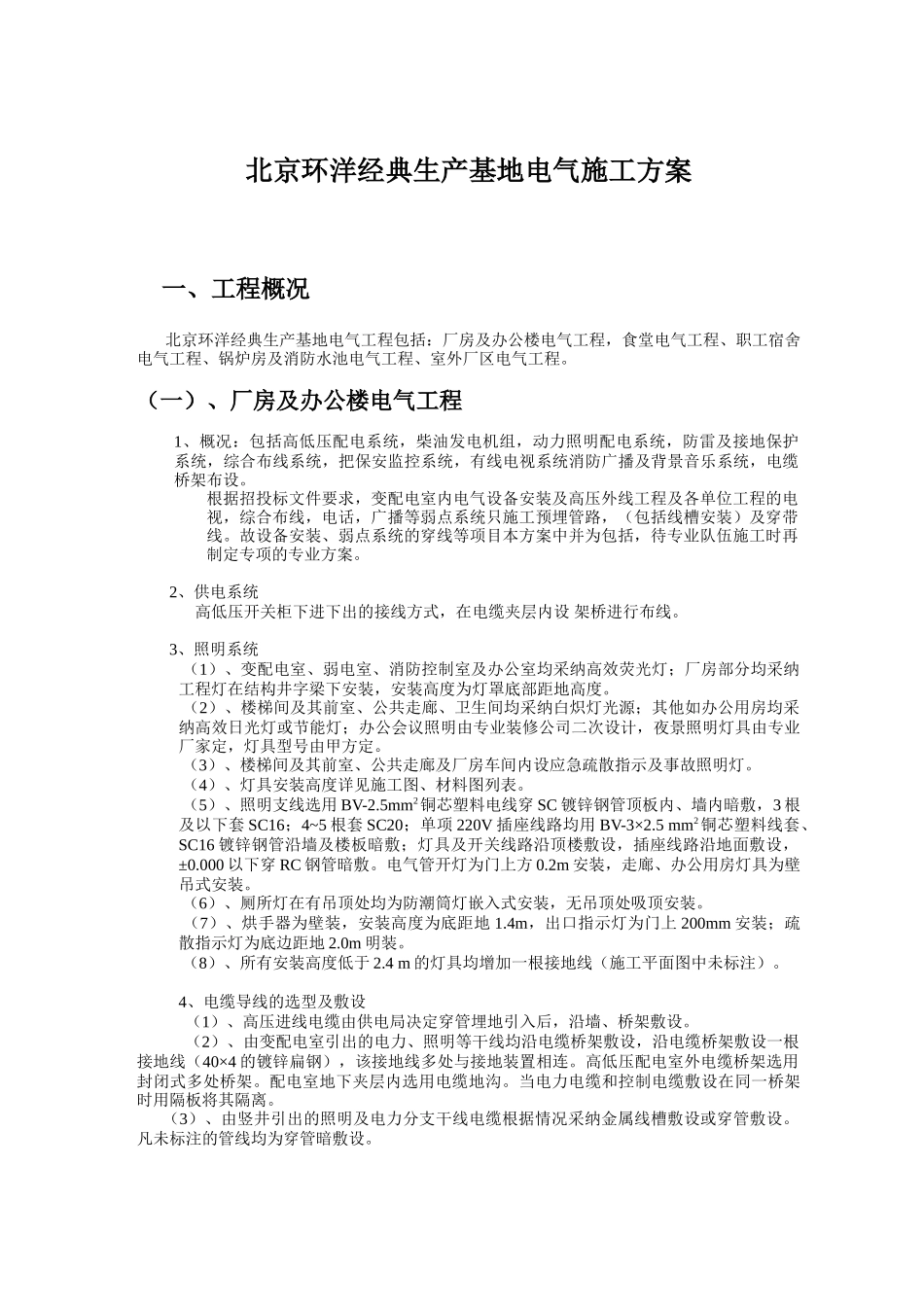

北京环洋经典生产基地电气施工方案一、工程概况 北京环洋经典生产基地电气工程包括：厂房及办公楼电气工程，食堂电气工程、职工宿舍电气工程、锅炉房及消防水池电气工程、室外厂区电气工程。（一）、厂房及办公楼电气工程 1、概况：包括高低压配电系统，柴油发电机组，动力照明配电系统，防雷及接地保护系统，综合布线系统，把保安监控系统，有线电视系统消防广播及背景音乐系统，电缆桥架布设。根据招投标文件要求，变配电室内电气设备安装及高压外线工程及各单位工程的电视，综合布线，电话，广播等弱点系统只施工预埋管路，（包括线槽安装）及穿带线。故设备安装、弱点系统的穿线等项目本方案中并为包括，待专业队伍施工时再制定专项的专业方案。 2、供电系统 高低压开关柜下进下出的接线方式，在电缆夹层内设 架桥进行布线。3、照明系统 （1）、变配电室、弱电室、消防控制室及办公室均采纳高效荧光灯；厂房部分均采纳工程灯在结构井字梁下安装，安装高度为灯罩底部距地高度。 （2）、楼梯间及其前室、公共走廊、卫生间均采纳白炽灯光源；其他如办公用房均采纳高效日光灯或节能灯；办公会议照明由专业装修公司二次设计，夜景照明灯具由专业厂家定，灯具型号由甲方定。 （3）、楼梯间及其前室、公共走廊及厂房车间内设应急疏散指示及事故照明灯。 （4）、灯具安装高度详见施工图、材料图列表。 （5）、照明支线选用 BV-2.5mm2铜芯塑料电线穿 SC 镀锌钢管顶板内、墙内暗敷，3 根及以下套 SC16；4~5 根套 SC20；单项 220V 插座线路均用 BV-3×2.5 mm2铜芯塑料线套、SC16 镀锌钢管沿墙及楼板暗敷；灯具及开关线路沿顶楼敷设，插座线路沿地面敷设，±0.000 以下穿 RC 钢管暗敷。电气管开灯为门上方 0.2m 安装，走廊、办公用房灯具为壁吊式安装。 （6）、厕所灯在有吊顶处均为防潮筒灯嵌入式安装，无吊顶处吸顶安装。 （7）、烘手器为壁装，安装高度为底距地 1.4m，出口指示灯为门上 200mm 安装；疏散指示灯为底边距地 2.0m 明装。 （8）、所有安装高度低于 2.4 m 的灯具均增加一根接地线（施工平面图中未标注）。4、电缆导线的选型及敷设（1）、高压进线电缆由供电局决定穿管埋地引入后，沿墙、桥架敷设。（2）、由变配电室引出的电力、照明等干线均沿电缆桥架敷设，沿电缆桥架敷设一根接地线（40×4 的镀锌扁钢），该接地线多处与接地装置相连。高低压配电室外电缆桥架选用封闭式多处桥架。配电室地下夹层...
