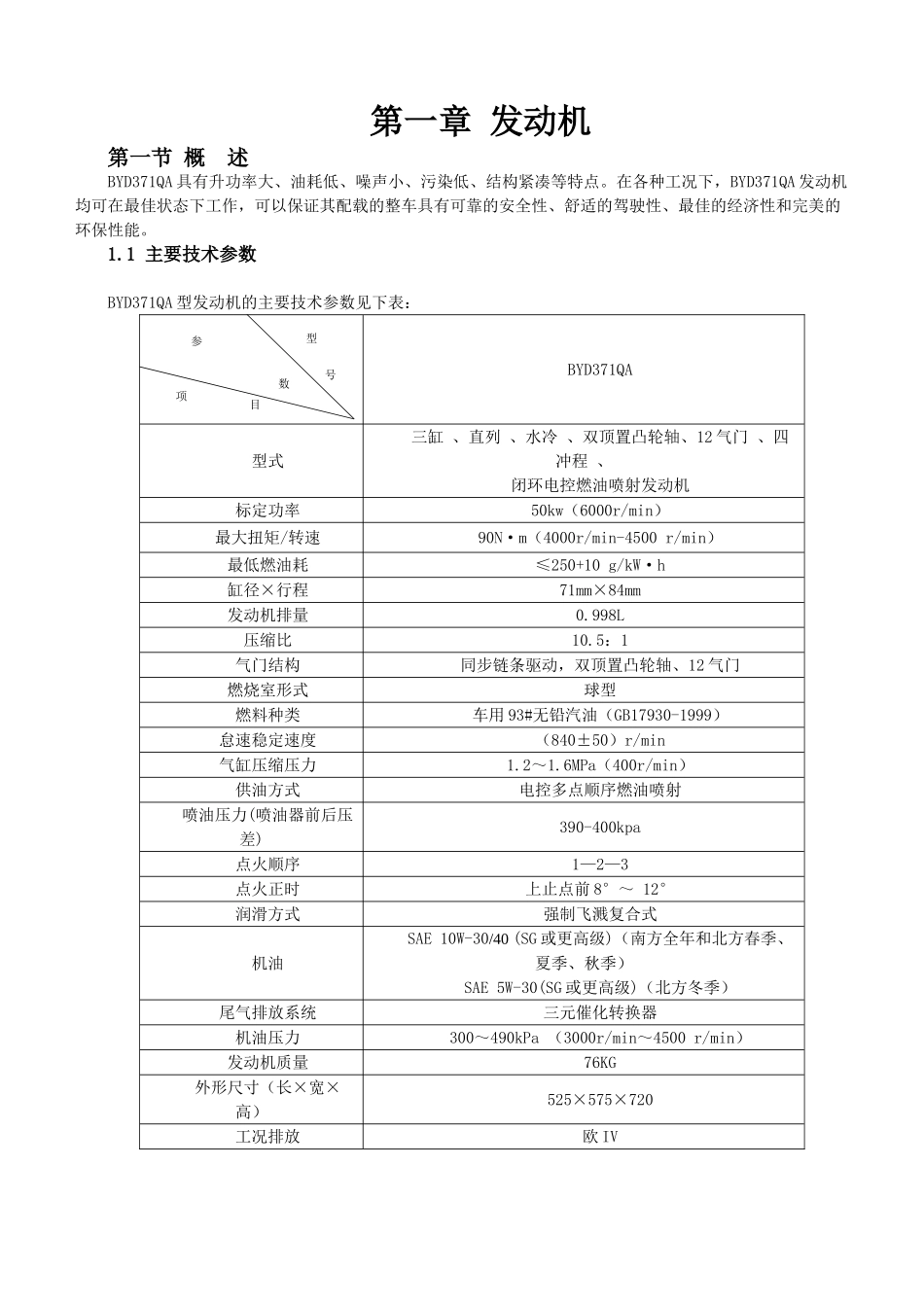

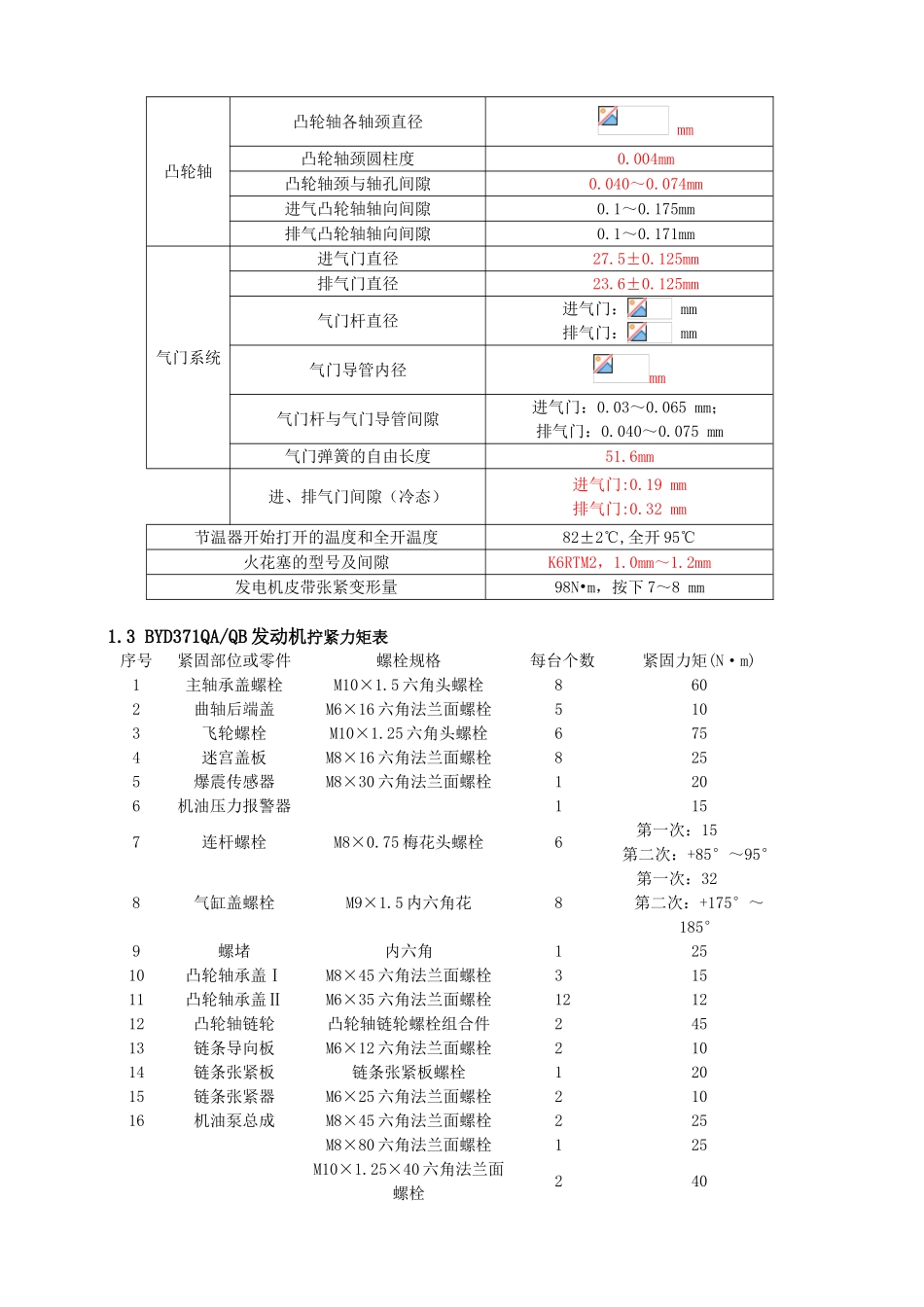

第一章 发动机第一节 概 述BYD371QA 具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。在各种工况下，BYD371QA 发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。1.1 主要技术参数BYD371QA 型发动机的主要技术参数见下表：BYD371QA型式三缸 、直列 、水冷 、双顶置凸轮轴、12 气门 、四冲程 、闭环电控燃油喷射发动机标定功率50kw（6000r/min）最大扭矩/转速90N·m（4000r/min-4500 r/min）最低燃油耗≤250+10 g/kW·h缸径×行程71mm×84mm发动机排量0.998L压缩比10.5：1气门结构同步链条驱动，双顶置凸轮轴、12 气门燃烧室形式球型燃料种类车用 93#无铅汽油（GB17930-1999）怠速稳定速度（840±50）r/min气缸压缩压力1.2～1.6MPa（400r/min）供油方式电控多点顺序燃油喷射喷油压力(喷油器前后压差)390-400kpa点火顺序1—2—3点火正时上止点前 8°～ 12°润滑方式强制飞溅复合式机油SAE 10W-30/40 (SG 或更高级)（南方全年和北方春季、夏季、秋季）SAE 5W-30(SG 或更高级)（北方冬季）尾气排放系统三元催化转换器机油压力300～490kPa （3000r/min～4500 r/min）发动机质量76KG外形尺寸（长×宽×高）525×575×720工况排放欧 IV型号参数项目2.2 维修技术数据项 目标 准气缸体气缸直径mm气缸圆柱度0.008mm气缸体顶面平面度100：0.03气缸垂直度Φ0.04气缸压缩压力1.2～1.6MPa/（400r/min）活塞活塞裙部直径 mm活塞销孔直径mm活塞与气缸配合间隙0.02～0.04mm活塞销活塞销直径mm与活塞配合间隙0.005～0.016mm活塞环开口间隙第一道气环0.20～0.35mm第二道气环0.35～0.5mm油环合件0.20～0.70mm活塞环侧隙第一道气环0.03～0.07mm第二道气环0.02～0.06mm油环0.02～0.17mm连杆允许扭曲极限0.05mm（每 100mm 长）允许弯曲极限0.05mm（每 100mm 长）连杆小头孔直径mm活塞销与连杆过盈配合量0.011～0.029mm曲轴主轴颈直径 mm连杆轴颈直径 mm轴颈圆柱度0.007mm曲轴径向圆跳动0.03mm连杆大头轴向间隙0.1～0.27mm曲轴止推间隙0.02～0.16mm飞轮轴向圆跳动0.1mm气缸盖气缸盖下平面的平面度0.05mm歧管接合面平面度0.05mm气缸盖凸轮轴孔直径mm气缸盖螺栓长度122mm凸轮轴凸轮轴各轴颈直径 mm凸轮轴颈圆柱度0.004mm凸轮轴颈与轴孔间隙0.040～0.074mm进气凸轮轴轴向间隙0.1～0.175mm排气凸轮轴轴向间隙0.1～0.171mm气门系统进气门直径27.5±0.125mm排气门...
