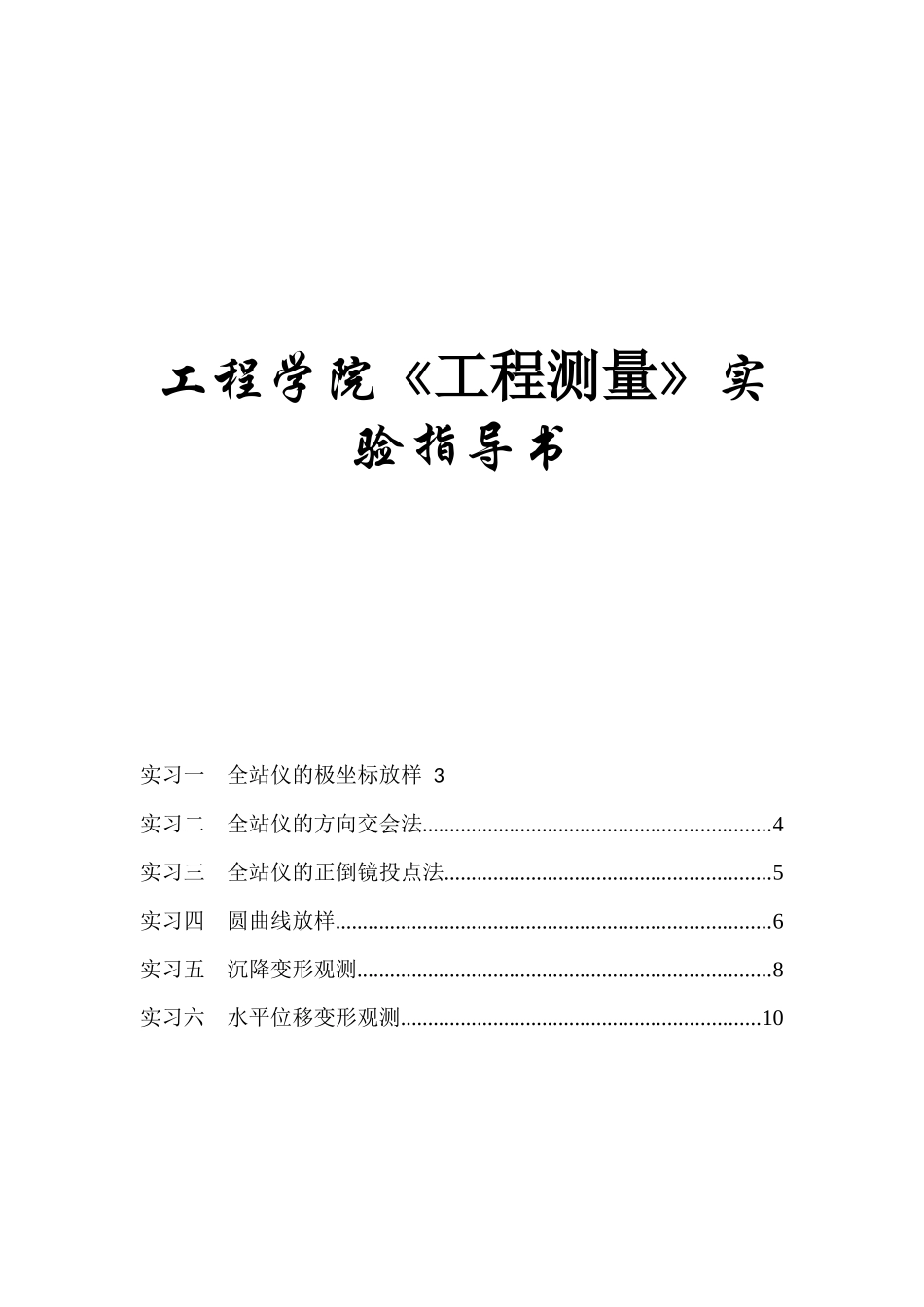

工程学院《工程测量》实验指导书测绘专业

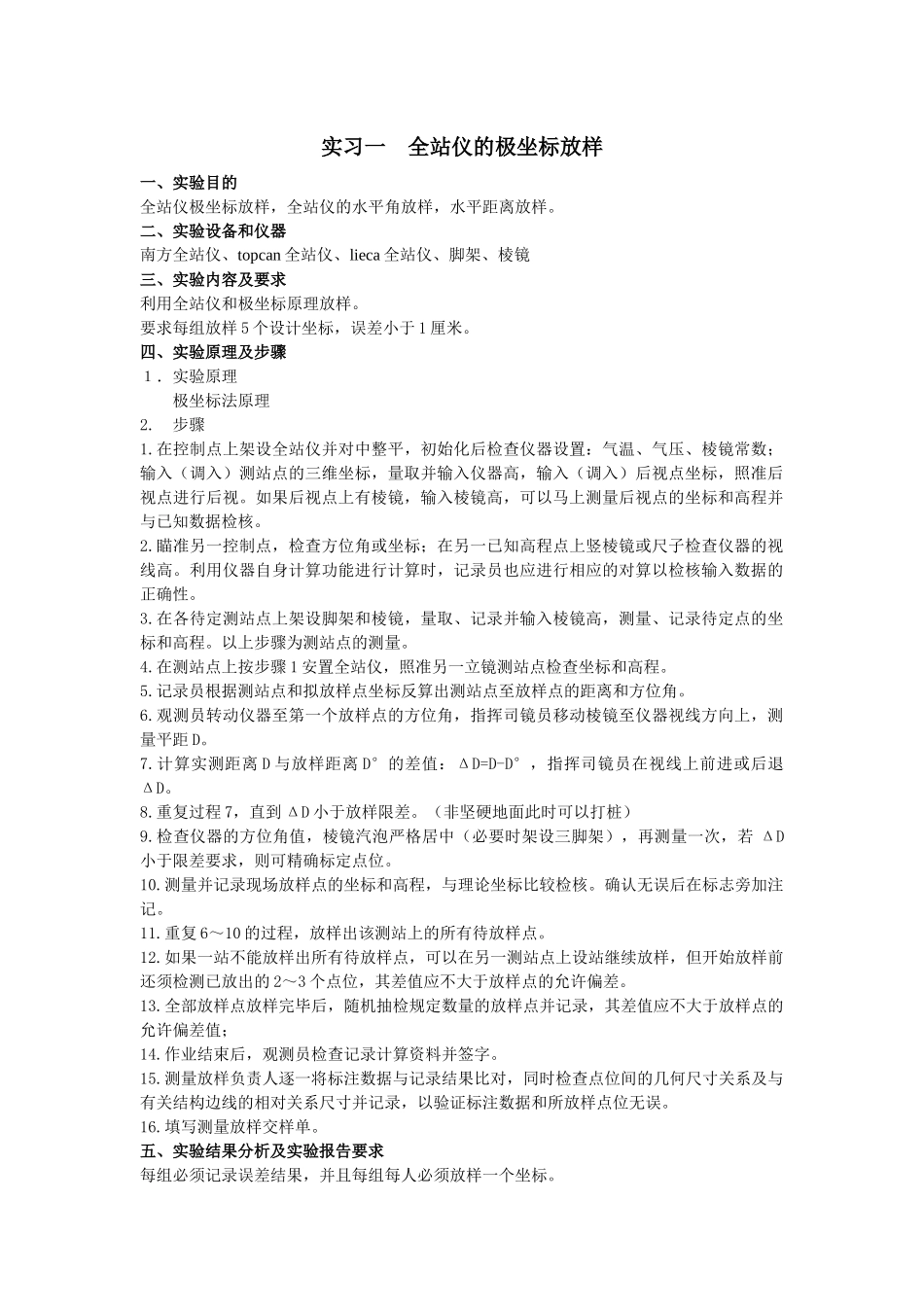

工程学院《工程测量》实验指导书 实习一 全站仪的极坐标放样 3实习二 全站仪的方向交会法................................................................4实习三 全站仪的正倒镜投点法............................................................5实习四 圆曲线放样................................................................................6实习五 沉降变形观测............................................................................8实习六 水平位移变形观测..................................................................10实习一 全站仪的极坐标放样一、实验目的全站仪极坐标放样，全站仪的水平角放样，水平距离放样。二、实验设备和仪器南方全站仪、topcan 全站仪、lieca 全站仪、脚架、棱镜三、实验内容及要求 利用全站仪和极坐标原理放样。要求每组放样 5 个设计坐标，误差小于 1 厘米。四、实验原理及步骤 １．实验原理 极坐标法原理2. 步骤1.在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。2.瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功能进行计算时，记录员也应进行相应的对算以检核输入数据的正确性。3.在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。以上步骤为测站点的测量。4.在测站点上按步骤 1 安置全站仪，照准另一立镜测站点检查坐标和高程。5.记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。6.观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测量平距 D。7.计算实测距离 D 与放样距离 D°的差值：ΔD=D-D°，指挥司镜员在视线上前进或后退ΔD。8.重复过程 7，直到 ΔD 小于放样限差。（非坚硬地面此时可以打桩）9.检查仪器的方位角值，棱镜汽泡严格居中（必要时架设三脚架），再测量一次，若 ΔD小于限差要求，则可精确标定点位。10.测量并记录现场放样点的坐标和高程，与理论坐标比较检核。确认无误后在标志旁加注记。11.重复 6～10 的过程，放样出该测站上的所有待放样点。12.如...
