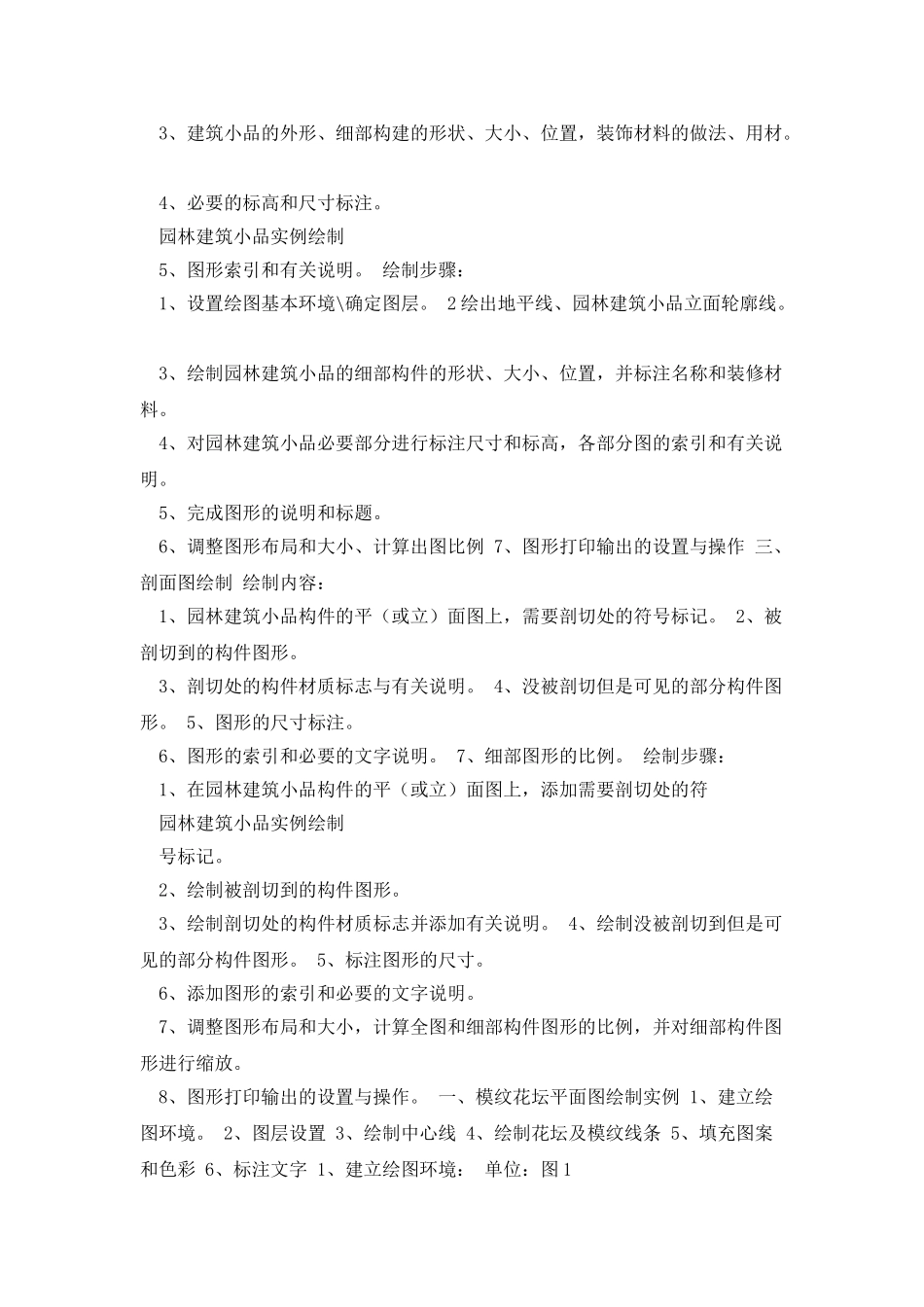

河北政法职业学院教学文件计算机辅助设计典型案例绘制指导河北政法职业学院 教 学 文 件 《计算机辅助设计》 典型案例绘制指导 课程类型： 课程性质： 适用专业： 课程负责人： 实践 必修 园林技术、环境艺术 韩亚利 参编人员： 马英、杨慧英、伊红姗 教务处制 二○○九年四月 园林建筑小品实例绘制 一、园林建筑小品平面图绘制 绘制内容： 1、图名、比例尺标识 2、平面图形状及名称标注 3、建筑小品细部构建形状、大小、位置及名称标注 4、必要的尺寸标注、索引和有关说明。 5、图形的说明和标题。 绘制步骤： 1、设置绘图基本环境，确定图层。 2、绘制园林建筑小品平面图外部形状，标注名称。 3、绘制园林建筑小品的细部构件的形状、大小、位置，并标注名称 4、完成园林建筑小品的尺寸标注、各部分图的索引和有关说明 5、添加图形的说明和标题。 6、调整图形布局和大小，计算出图比例。 7、图形打印输出的设置与操作。 二、园林建筑小品立面图的绘制： 绘制内容： 1、图名、比例尺标识 2、建筑外地平线 3、建筑小品的外形、细部构建的形状、大小、位置，装饰材料的做法、用材。 4、必要的标高和尺寸标注。 园林建筑小品实例绘制 5、图形索引和有关说明。 绘制步骤： 1、设置绘图基本环境\确定图层。 2 绘出地平线、园林建筑小品立面轮廓线。 3、绘制园林建筑小品的细部构件的形状、大小、位置，并标注名称和装修材料。 4、对园林建筑小品必要部分进行标注尺寸和标高，各部分图的索引和有关说明。 5、完成图形的说明和标题。 6、调整图形布局和大小、计算出图比例 7、图形打印输出的设置与操作 三、剖面图绘制 绘制内容： 1、园林建筑小品构件的平（或立）面图上，需要剖切处的符号标记。 2、被剖切到的构件图形。 3、剖切处的构件材质标志与有关说明。 4、没被剖切但是可见的部分构件图形。 5、图形的尺寸标注。 6、图形的索引和必要的文字说明。 7、细部图形的比例。 绘制步骤： 1、在园林建筑小品构件的平（或立）面图上，添加需要剖切处的符 园林建筑小品实例绘制 号标记。 2、绘制被剖切到的构件图形。 3、绘制剖切处的构件材质标志并添加有关说明。 4、绘制没被剖切到但是可见的部分构件图形。 5、标注图形的尺寸。 6、添加图形的索引和必要的文字说明。 7、调整图形布局和大小，计算全图和细部构件图形的比例，并对细部构件图形进行缩放。 8、图形打印输出的设置...
