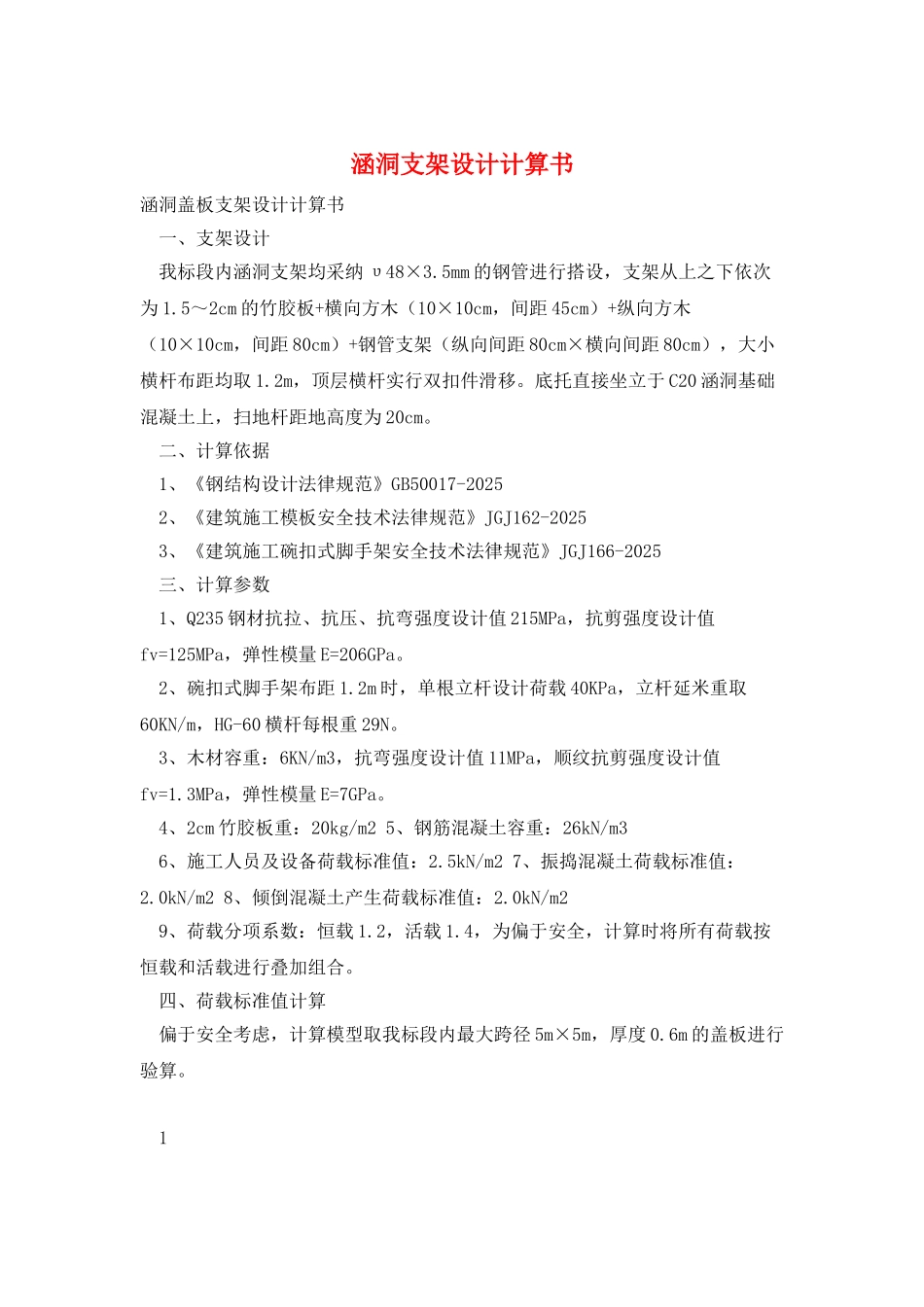

涵洞支架设计计算书

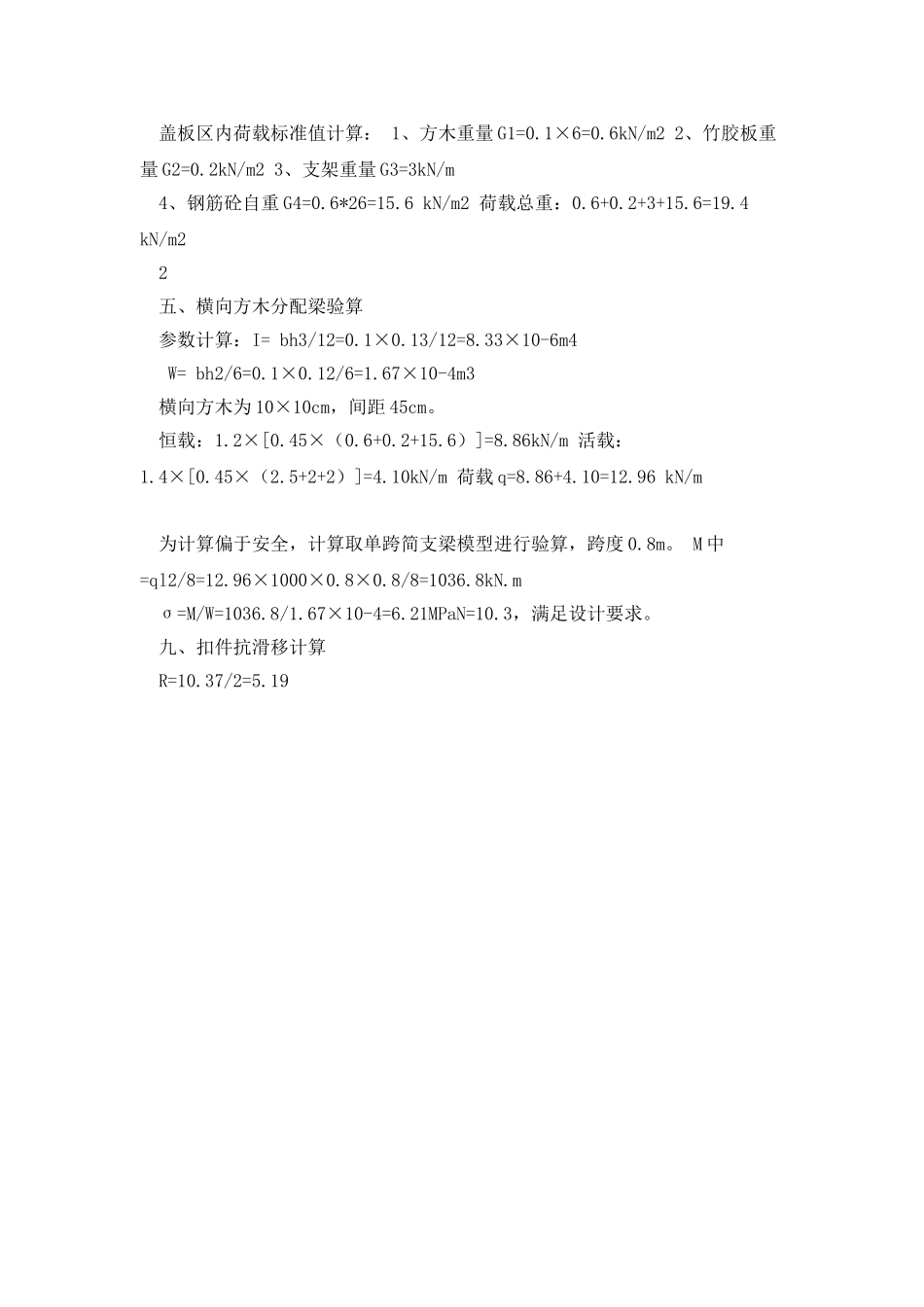

涵洞支架设计计算书涵洞盖板支架设计计算书 一、支架设计 我标段内涵洞支架均采纳 υ48×3.5mm 的钢管进行搭设，支架从上之下依次为 1.5～2cm 的竹胶板+横向方木（10×10cm，间距 45cm）+纵向方木（10×10cm，间距 80cm）+钢管支架（纵向间距 80cm×横向间距 80cm），大小横杆布距均取 1.2m，顶层横杆实行双扣件滑移。底托直接坐立于 C20 涵洞基础混凝土上，扫地杆距地高度为 20cm。 二、计算依据 1、《钢结构设计法律规范》GB50017-2025 2、《建筑施工模板安全技术法律规范》JGJ162-2025 3、《建筑施工碗扣式脚手架安全技术法律规范》JGJ166-2025 三、计算参数 1、Q235 钢材抗拉、抗压、抗弯强度设计值 215MPa，抗剪强度设计值fv=125MPa，弹性模量 E=206GPa。 2、碗扣式脚手架布距 1.2m 时，单根立杆设计荷载 40KPa，立杆延米重取60KN/m，HG-60 横杆每根重 29N。 3、木材容重：6KN/m3，抗弯强度设计值 11MPa，顺纹抗剪强度设计值fv=1.3MPa，弹性模量 E=7GPa。 4、2cm 竹胶板重：20kg/m2 5、钢筋混凝土容重：26kN/m3 6、施工人员及设备荷载标准值：2.5kN/m2 7、振捣混凝土荷载标准值：2.0kN/m2 8、倾倒混凝土产生荷载标准值：2.0kN/m2 9、荷载分项系数：恒载 1.2，活载 1.4，为偏于安全，计算时将所有荷载按恒载和活载进行叠加组合。 四、荷载标准值计算 偏于安全考虑，计算模型取我标段内最大跨径 5m×5m，厚度 0.6m 的盖板进行验算。 1 盖板区内荷载标准值计算： 1、方木重量 G1=0.1×6=0.6kN/m2 2、竹胶板重量 G2=0.2kN/m2 3、支架重量 G3=3kN/m 4、钢筋砼自重 G4=0.6*26=15.6 kN/m2 荷载总重：0.6+0.2+3+15.6=19.4 kN/m2 2 五、横向方木分配梁验算 参数计算：I= bh3/12=0.1×0.13/12=8.33×10-6m4 W= bh2/6=0.1×0.12/6=1.67×10-4m3 横向方木为 10×10cm，间距 45cm。 恒载：1.2×[0.45×（0.6+0.2+15.6）]=8.86kN/m 活载：1.4×[0.45×（2.5+2+2）]=4.10kN/m 荷载 q=8.86+4.10=12.96 kN/m 为计算偏于安全，计算取单跨简支梁模型进行验算，跨度 0.8m。 M 中=ql2/8=12.96×1000×0.8×0.8/8=1036.8kN.m σ=M/W=1036.8/1.67×10-4=6.21MPaN=10.3，满足设计要求。 九、扣件抗滑移计算 R=10.37/2=5.19
