淅北桥桥梁下部结构施工技术方案VIP专享

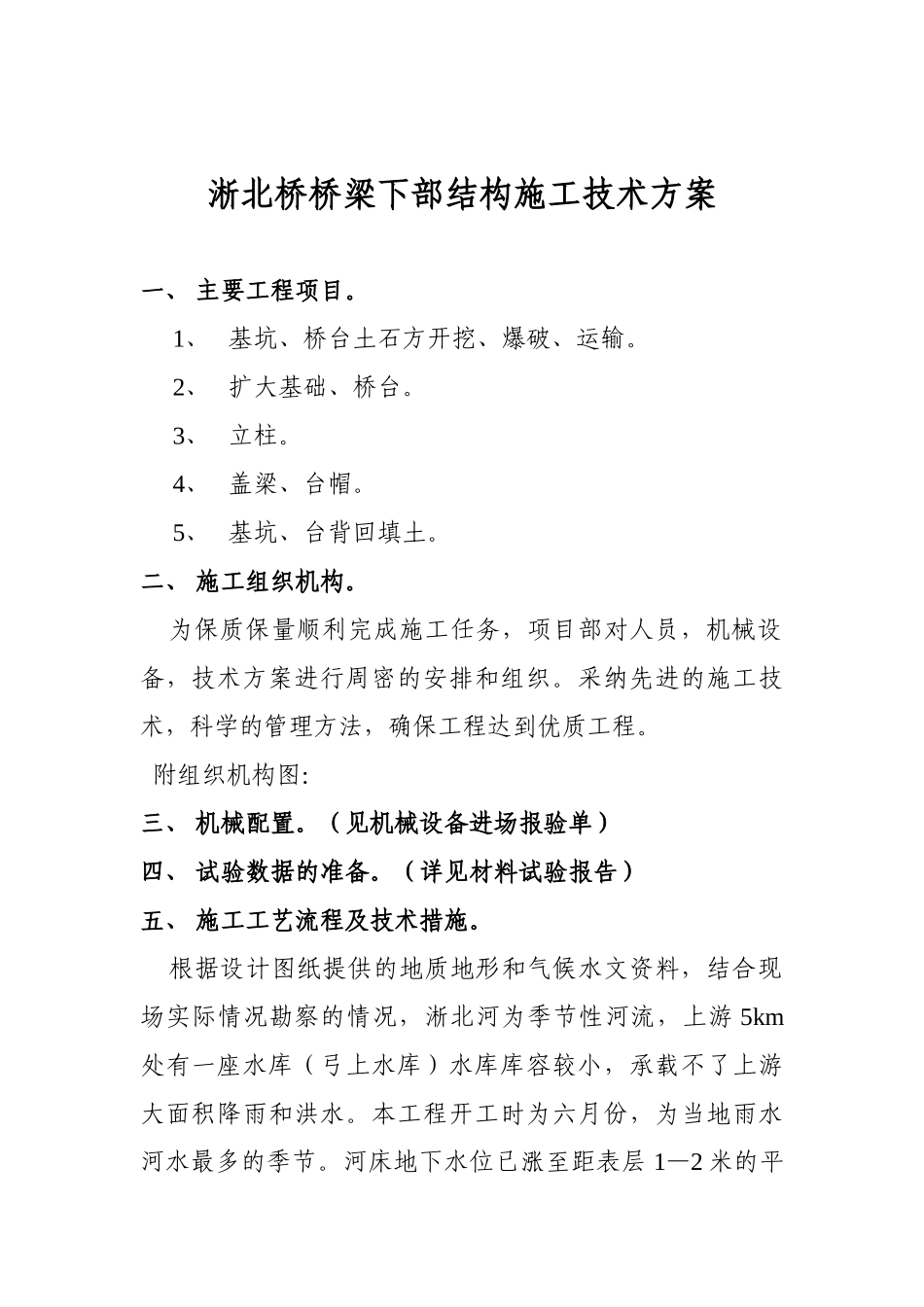

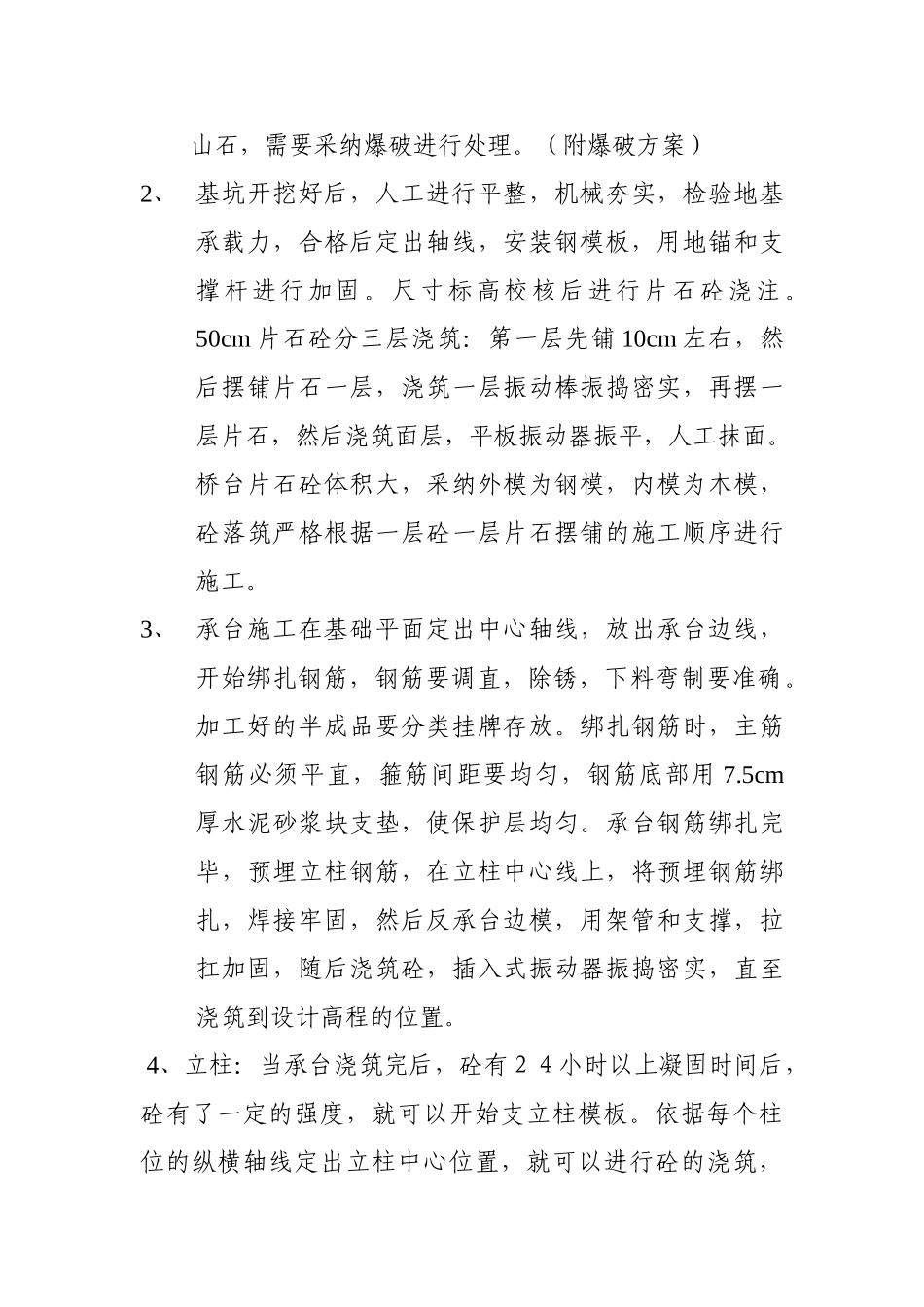

淅北桥桥梁下部结构施工技术方案一、 主要工程项目。1、 基坑、桥台土石方开挖、爆破、运输。2、 扩大基础、桥台。3、 立柱。4、 盖梁、台帽。5、 基坑、台背回填土。二、 施工组织机构。 为保质保量顺利完成施工任务，项目部对人员，机械设备，技术方案进行周密的安排和组织。采纳先进的施工技术，科学的管理方法，确保工程达到优质工程。 附组织机构图：三、 机械配置。（见机械设备进场报验单）四、 试验数据的准备。（详见材料试验报告）五、 施工工艺流程及技术措施。 根据设计图纸提供的地质地形和气候水文资料，结合现场实际情况勘察的情况，淅北河为季节性河流，上游 5km处有一座水库（弓上水库）水库库容较小，承载不了上游大面积降雨和洪水。本工程开工时为六月份，为当地雨水河水最多的季节。河床地下水位已涨至距表层 1—2 米的平面。上游随时有放水的可能。距本工程上游 500m，左右河床内有大量积水。河床内为冲洪积砂砾层，垂直承载力强但是抗渗性能和抗剪性能极差，新桥和老桥的边缘距离只有 1m 左右。为确保工程施工顺利进行，确保老桥的稳定性和安全性，在车辆不断行进的情况下确定以下施工工艺流程：施工放线---基坑开挖---筑堤围堰---抽水、排水---支模片石砼---放线---承台钢筋---支模、承台砼---承台下回填土---放线---立柱钢筋---立柱模板砼---盖梁模板---盖梁钢筋---盖梁砼。1、 施工放线后，基坑开挖。挖掘机，装载机，自卸汽车进入现场进行开挖（开挖面积、深度、放坡系数详见施工放样图）。为保证新桥施工时不影响老桥基础的稳定性和安全性，挖出的土石方在老桥上游 100m 处构筑一条宽 5m，高 3m，长 150m 的拦水坝，坝上根据开挖基坑位置随时开口筑导流堤，使上游来水不能直接进入基坑，其余土石方运至下游 200m 处堆放。开挖好的基坑边缘 1m 外，围着基坑作一道草袋围堰。基坑下游顺河床开挖一条宽 5 m，深 4m，长 200m 的排水明渠，基坑内下边缘开挖两个积水坑，用四台泥砂泵不停的抽水。保证基坑内无水。 根据实际勘察，基坑内三分之一为巨型漂石，桥台为连山石，需要采纳爆破进行处理。（附爆破方案）2、 基坑开挖好后，人工进行平整，机械夯实，检验地基承载力，合格后定出轴线，安装钢模板，用地锚和支撑杆进行加固。尺寸标高校核后进行片石砼浇注。50cm 片石砼分三层浇筑：第一层先铺 10cm 左右，然后摆铺片石一层，浇筑一层振动棒振捣密实，再摆一层片石，然后浇筑面...
