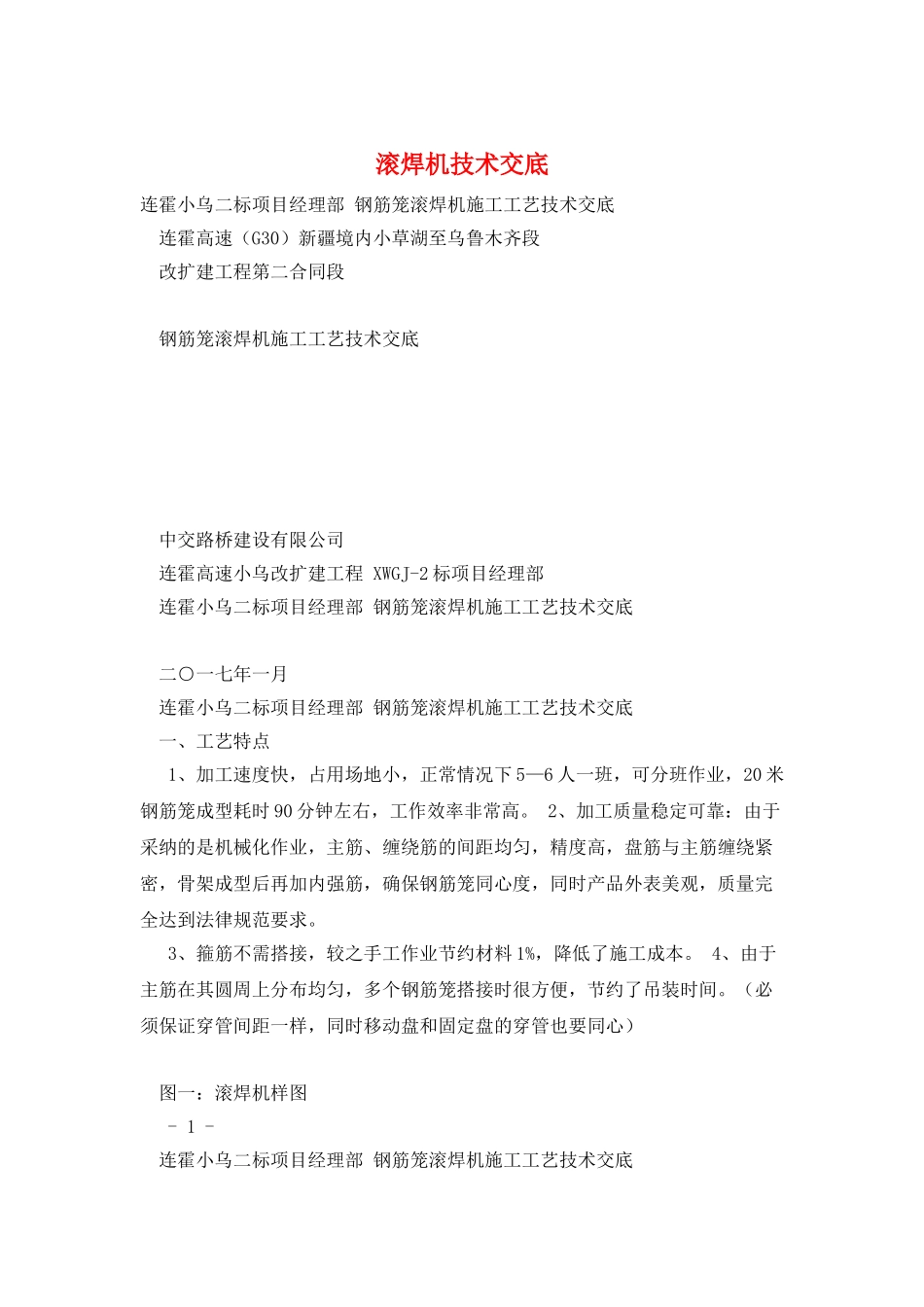

滚焊机技术交底连霍小乌二标项目经理部 钢筋笼滚焊机施工工艺技术交底 连霍高速（G30）新疆境内小草湖至乌鲁木齐段 改扩建工程第二合同段 钢筋笼滚焊机施工工艺技术交底 中交路桥建设有限公司 连霍高速小乌改扩建工程 XWGJ-2 标项目经理部 连霍小乌二标项目经理部 钢筋笼滚焊机施工工艺技术交底 二○一七年一月 连霍小乌二标项目经理部 钢筋笼滚焊机施工工艺技术交底 一、工艺特点 1、加工速度快，占用场地小，正常情况下 5—6 人一班，可分班作业，20 米钢筋笼成型耗时 90 分钟左右，工作效率非常高。 2、加工质量稳定可靠：由于采纳的是机械化作业，主筋、缠绕筋的间距均匀，精度高，盘筋与主筋缠绕紧密，骨架成型后再加内强筋，确保钢筋笼同心度，同时产品外表美观，质量完全达到法律规范要求。 3、箍筋不需搭接，较之手工作业节约材料 1%，降低了施工成本。 4、由于主筋在其圆周上分布均匀，多个钢筋笼搭接时很方便，节约了吊装时间。（必须保证穿管间距一样，同时移动盘和固定盘的穿管也要同心） 图一：滚焊机样图 - 1 - 连霍小乌二标项目经理部 钢筋笼滚焊机施工工艺技术交底 二、工作基本原理 该工法集主筋定位、盘圆调直、箍筋缠绕及二氧化碳保护焊、整体成型于一体，数控操作。根据施工的需要，将钢筋笼的主筋经人工穿过固定旋转盘相应模板圆孔至移动旋转盘的相应孔位并进行固定，把盘筋（绕筋）端头先焊接在一根主筋上，然后通过固定旋转盘及移动旋转盘转动把箍筋缠绕在主筋上（移动盘是一边旋转一边在轨道上移离固定盘），同时进行焊接，从而形成产品钢筋笼。 钢 上料台 便于上料 筋原 箍筋存放区 便于箍筋缠绕 切断台 滚焊机加工区 过丝台 上料台 半成品存放台 便于卸笼 钢筋笼成品区 钢筋笼加固区 数控钢筋笼成型机技术参数 名 称 钢筋笼最大直径 钢筋笼重量 路腾 LT2000-12 型 2000mm ≤6000kg - 2 - 连霍小乌二标项目经理部 钢筋笼滚焊机施工工艺技术交底 钢筋笼长度 盘筋直径 主筋直径 电源 额定总功率 设备自重 尺寸 焊接方式 1m-12m Φ8～12mm 20～32mm 380V,50-60HZ 23KW 约 17T 30m*8m*2.3m 二氧化碳保护焊接 三、生产流程 将主筋穿过固定盘的穿筋管并插入移动盘的固筋管中，旋转紧固螺栓将钢筋固定好，将箍筋端头焊接在一根主筋上，开启手动或自动按钮，移动转盘在转动的同时向前移动，从而将箍筋绕在主筋上，当箍筋缠绕在主筋上后人工进行...
