烟气脱硫设计计算

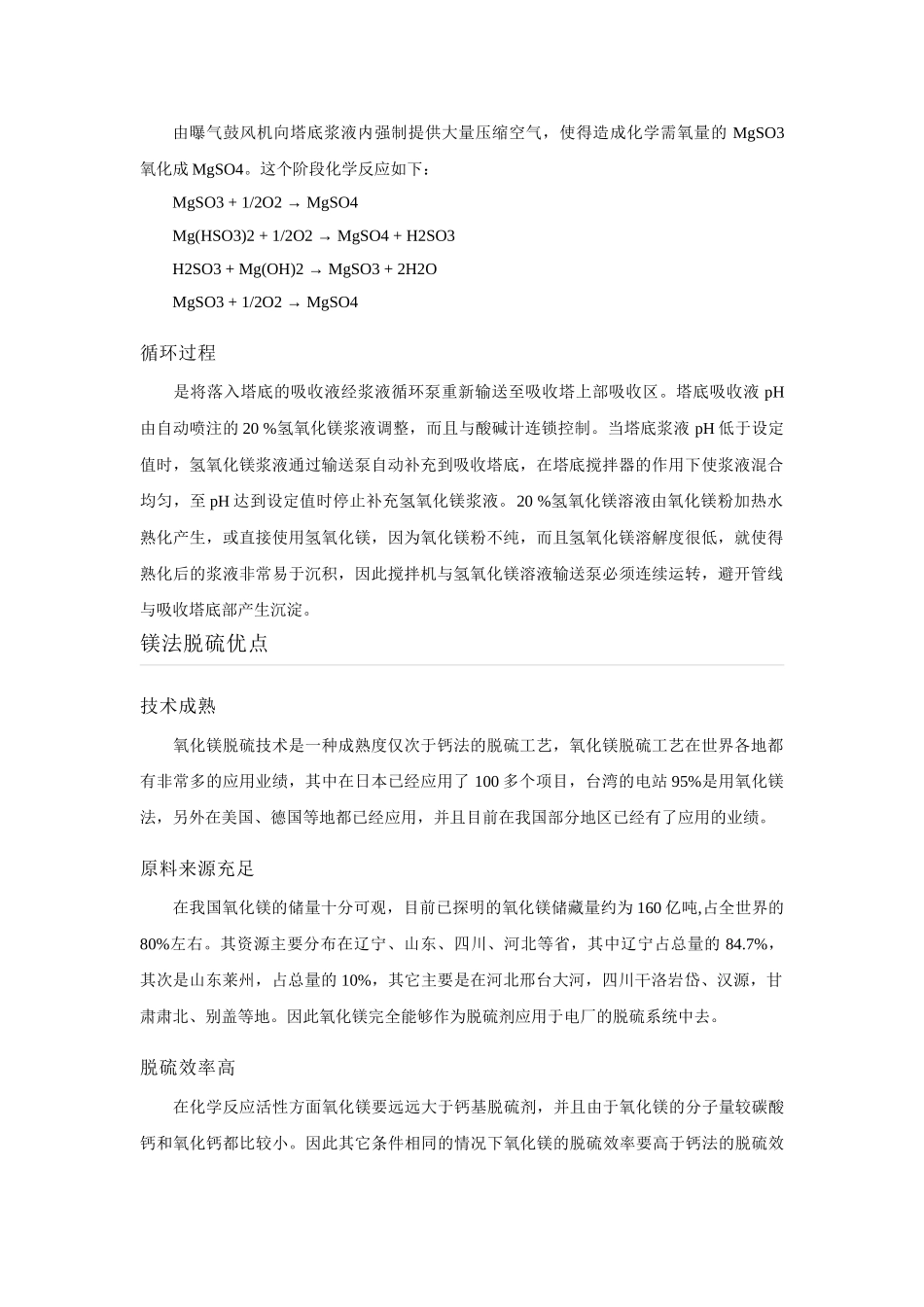

烟气脱硫设计计算1130t/h 循环流化床锅炉烟气脱硫方案主要参数：燃煤含 S 量 1.5% 工况满负荷烟气量 285000m3/h 引风机量 1 台 ，压力满足 FGD 系统需求要求：采纳氧化镁湿法脱硫工艺 （在方案中列出计算过程） 出口 SO2含量 200mg/Nm3第一章 方案选择1、氧化镁法脱硫法的原理 锅炉烟气由引风机送入吸收塔预冷段，冷却至适合的温度后进入吸收塔，往上与逆向流下的吸收浆液反应， 氧化镁法脱硫法脱去烟气中的硫份。吸收塔顶部安装有除雾器，用以除去净烟气中携带的细小雾滴。净烟气经过除雾器降低烟气中的水分后排入烟囱。粉尘与脏东西附着在除雾器上，会导致除雾器堵塞、系统压损增大，需由除雾器冲洗水泵提供工业水对除雾器进行喷雾清洗。 吸收过程吸收过程发生的主要反应如下： Mg(OH)2 + SO2 → MgSO3 + H2O MgSO3 + SO2 + H2O → Mg(HSO3)2 Mg(HSO3)2 + Mg(OH)2 → 2MgSO3 + 2H2O 吸收了硫分的吸收液落入吸收塔底，吸收塔底部主要为氧化、循环过程。 氧化过程由曝气鼓风机向塔底浆液内强制提供大量压缩空气，使得造成化学需氧量的 MgSO3氧化成 MgSO4。这个阶段化学反应如下： MgSO3 + 1/2O2 → MgSO4 Mg(HSO3)2 + 1/2O2 → MgSO4 + H2SO3 H2SO3 + Mg(OH)2 → MgSO3 + 2H2O MgSO3 + 1/2O2 → MgSO4 循环过程 是将落入塔底的吸收液经浆液循环泵重新输送至吸收塔上部吸收区。塔底吸收液 pH由自动喷注的 20 %氢氧化镁浆液调整，而且与酸碱计连锁控制。当塔底浆液 pH 低于设定值时，氢氧化镁浆液通过输送泵自动补充到吸收塔底，在塔底搅拌器的作用下使浆液混合均匀，至 pH 达到设定值时停止补充氢氧化镁浆液。20 %氢氧化镁溶液由氧化镁粉加热水熟化产生，或直接使用氢氧化镁，因为氧化镁粉不纯，而且氢氧化镁溶解度很低，就使得熟化后的浆液非常易于沉积，因此搅拌机与氢氧化镁溶液输送泵必须连续运转，避开管线与吸收塔底部产生沉淀。 镁法脱硫优点技术成熟 氧化镁脱硫技术是一种成熟度仅次于钙法的脱硫工艺，氧化镁脱硫工艺在世界各地都有非常多的应用业绩，其中在日本已经应用了 100 多个项目，台湾的电站 95%是用氧化镁法，另外在美国、德国等地都已经应用，并且目前在我国部分地区已经有了应用的业绩。 原料来源充足 在我国氧化镁的储量十分可观，目前已探明的氧化镁储藏量约为 160 亿吨,占全世界的80%左右。其资源主要分布在辽宁、山东、四川、河北...
