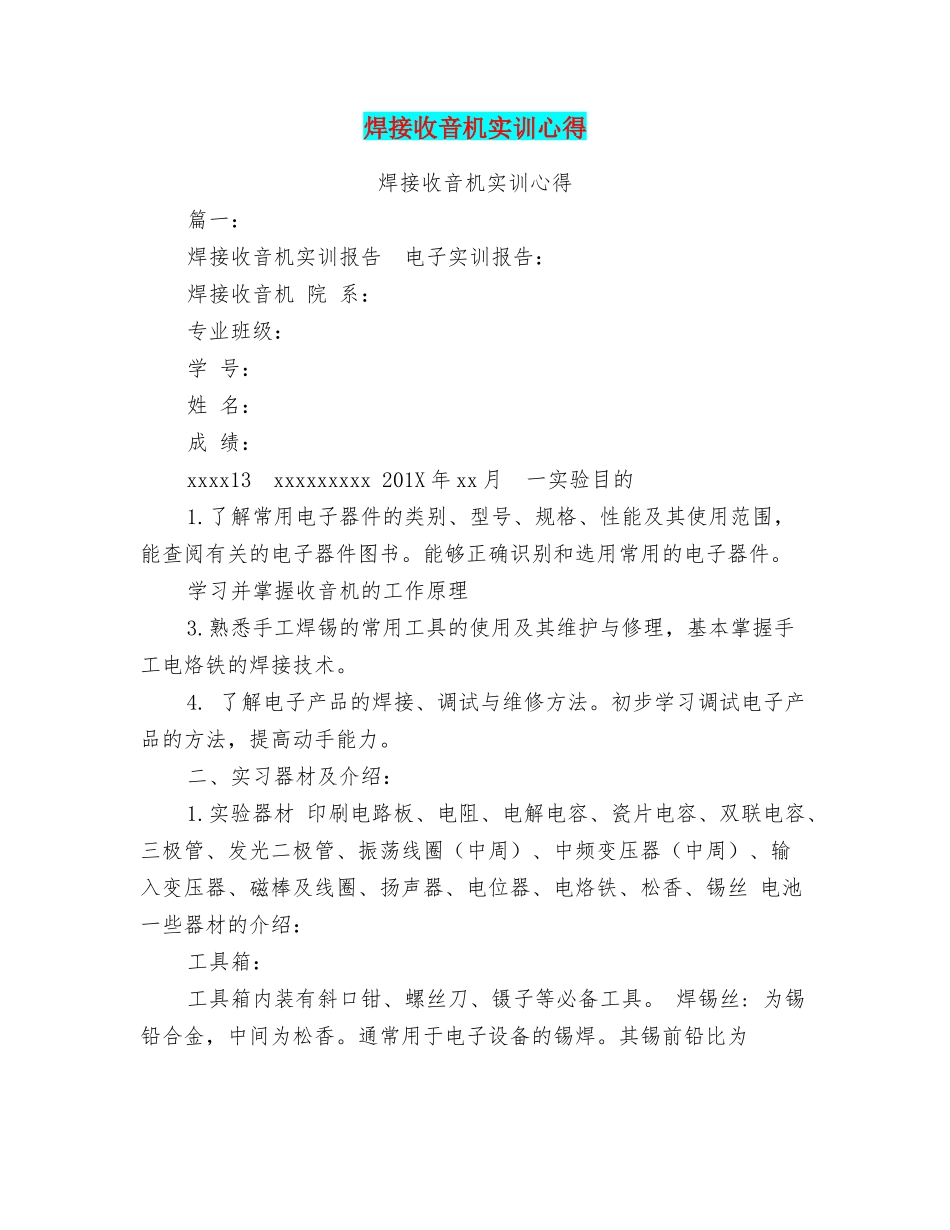

焊接收音机实训心得焊接收音机实训心得篇一：焊接收音机实训报告 电子实训报告：焊接收音机 院 系：专业班级：学 号：姓 名：成 绩：xxxx13 xxxxxxxxx 201X 年 xx 月 一实验目的 1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件。 学习并掌握收音机的工作原理 3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。 4. 了解电子产品的焊接、调试与维修方法。初步学习调试电子产品的方法，提高动手能力。 二、实习器材及介绍：1.实验器材 印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极管、发光二极管、振荡线圈（中周）、中频变压器（中周）、输入变压器、磁棒及线圈、扬声器、电位器、电烙铁、松香、锡丝 电池 一些器材的介绍：工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。 焊锡丝: 为锡铅合金，中间为松香。通常用于电子设备的锡焊。其锡前铅比为6040。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 两节 5 号电池。 电子器件的识别 1） 普通电阻 表示方法：直标法、文字符号法、色标法 直标法：用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值，容值 文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称 色标法：用不同颜色的环或点在电阻器表面上标出标称阻值和允许误差 2） 电容 瓷片电容 无正负极 电容值大小表在电容上表示方法：用 1~3 位数字表示，容量单位为 pF，如 103=10×103 PF 电解电容 有极性 长引脚为正短引脚为负 电容值标在圆环上 3) 三极管 以面对矩形面为参考面由左至右依次为射极、基极、集电极 4） LED 发光二极管 长脚为正短脚为负 注意：元件的大小与极性一定不能弄错。区分二极管的极性，黑头端为负极。区分电解电容的极性长端为正极，短端为负极 。– 三、实验原理图与原理介绍 1.实验原理图 S66 为六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。他有输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接受频率范围为 535~1605KHZ 的中波段。 印刷电路板 实验原理 收音机就是一部接收机，属于单向通信；分为调幅和调频两种制式。调幅制无线电广播分为长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。...
