电子万能试验机测试须知

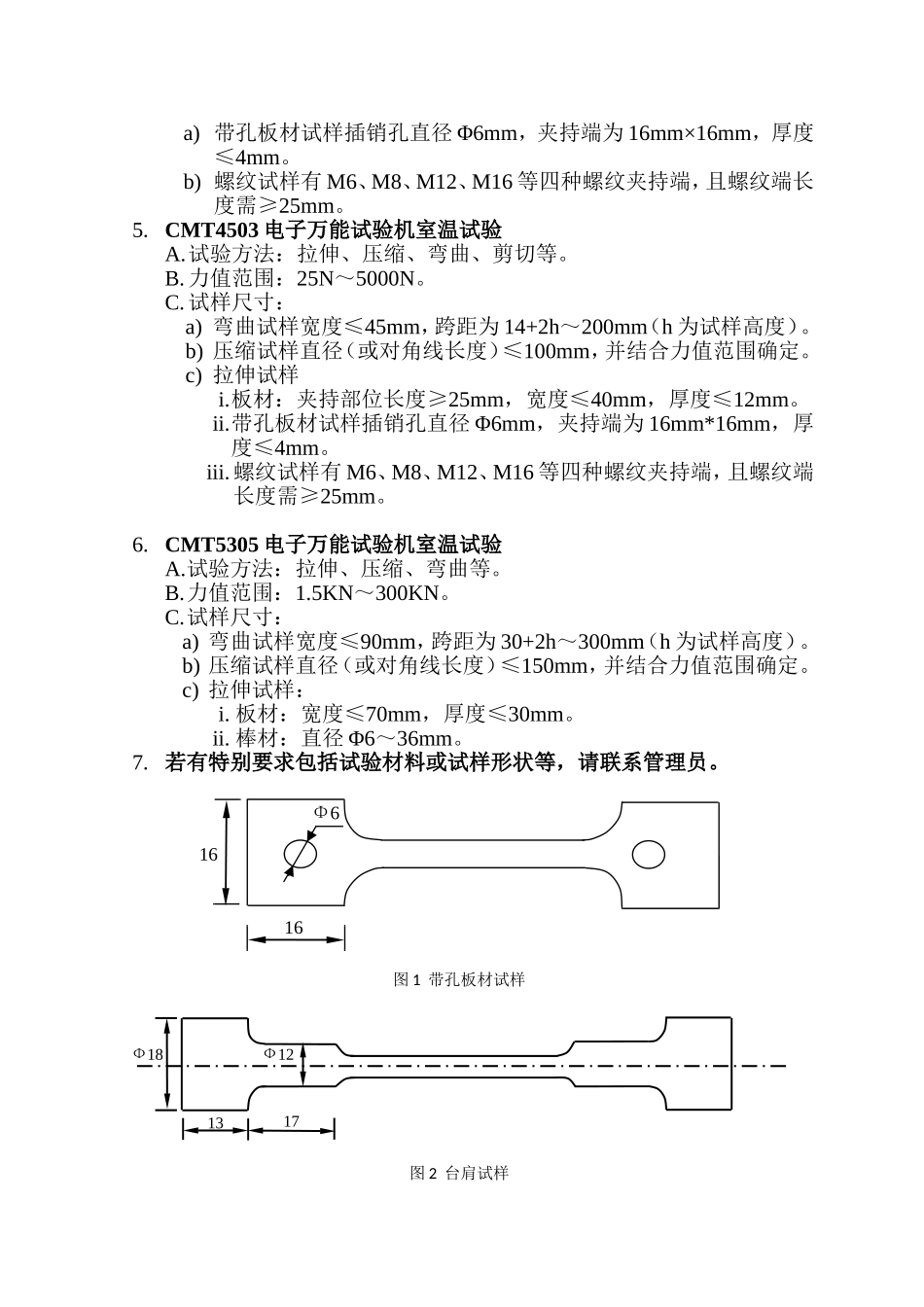

电子万能试验机测试须知1. 不同试验方法所需的试样尺寸、试验速度要求等详见以下标准：GB/T228.1-2025 金属材料拉伸试验第一部分：室温试验方法GB/T4338-2025 金属材料高温拉伸试验方法GB/T232-2025 金属材料弯曲试验方法GB/T13683-1992 销剪切试验方法GB/T7314-2025 金属材料室温压缩试验方法YB/T5349-2025 金属弯曲力学性能试验方法2. CMT5105 电子万能试验机室温试验A. 试验方法：拉伸、压缩、弯曲、剪切等。B. 力值范围：0.5KN～100KN。C. 试样尺寸：a)拉伸试样夹持部位长度≥25mm。i. 板材宽度≤40mm，厚度<21mm。ii. 棒材直径 Φ4～19mm。iii. 带孔板材试样插销孔直径 Φ6mm，夹持端为 16mm×16mm，厚度≤4mm。（见图 1）iv. 螺纹试样有 M6、M8、M12、M16 等四种螺纹夹持端，且螺纹端长度需≥25mm。v. 台肩试样：头部：Φ18×13mm；过渡段：Φ12×17mm。（见图 2）b)弯曲试样宽度≤80mm，跨距为 25+2h～370mm（h 为试样高度）。c)压缩试样直径（或对角线长度）≤100mm，并结合力值范围确定。d)剪切试样i. 长方条样：长度≥20mm。ii. 圆棒材：直径≤Φ10mm，长度≥90mm。3. CMT5105 电子万能试验机高低温试验（环境箱）A.试验温度：-70℃～300℃。B. 试验方法：拉伸、压缩、弯曲等。C. 力值范围：0.5KN～100KN。D.试样尺寸：a) 弯曲试样宽度≤40mm，跨距为 15+2h～100mm（h 为试样高度）。b) 压缩试样直径（或对角线长度）≤100mm，并结合力值范围确定。c) 拉伸试样：i. 板材宽度≤40mm，厚度≤12mm，夹持部位长度≥25mm。ii. 棒材直径 Φ4～14mm，夹持部位长度≥25mm。iii. 带孔板材试样插销孔直径 Φ6mm，夹持端为 16mm×16mm，厚度≤4mm。iv. 螺纹试样有 M6、M8、M12、M16 等四种螺纹夹持端，且螺纹端长度需≥25mm。4. CMT5105 电子万能试验机试验（高温炉）A.试验温度：300℃～850℃。B.试验方法：拉伸。C.力值范围：0.5KN～100KN。D.试样尺寸：a) 带孔板材试样插销孔直径 Φ6mm，夹持端为 16mm×16mm，厚度≤4mm。b) 螺纹试样有 M6、M8、M12、M16 等四种螺纹夹持端，且螺纹端长度需≥25mm。5. CMT4503 电子万能试验机室温试验A.试验方法：拉伸、压缩、弯曲、剪切等。B. 力值范围：25N～5000N。C. 试样尺寸：a) 弯曲试样宽度≤45mm，跨距为 14+2h～200mm（h 为试样高度）。b) 压缩试样直径（或对角线长度）≤100mm，并结合力值范围确定。c) 拉伸试样i.板材：夹持部位长度...
