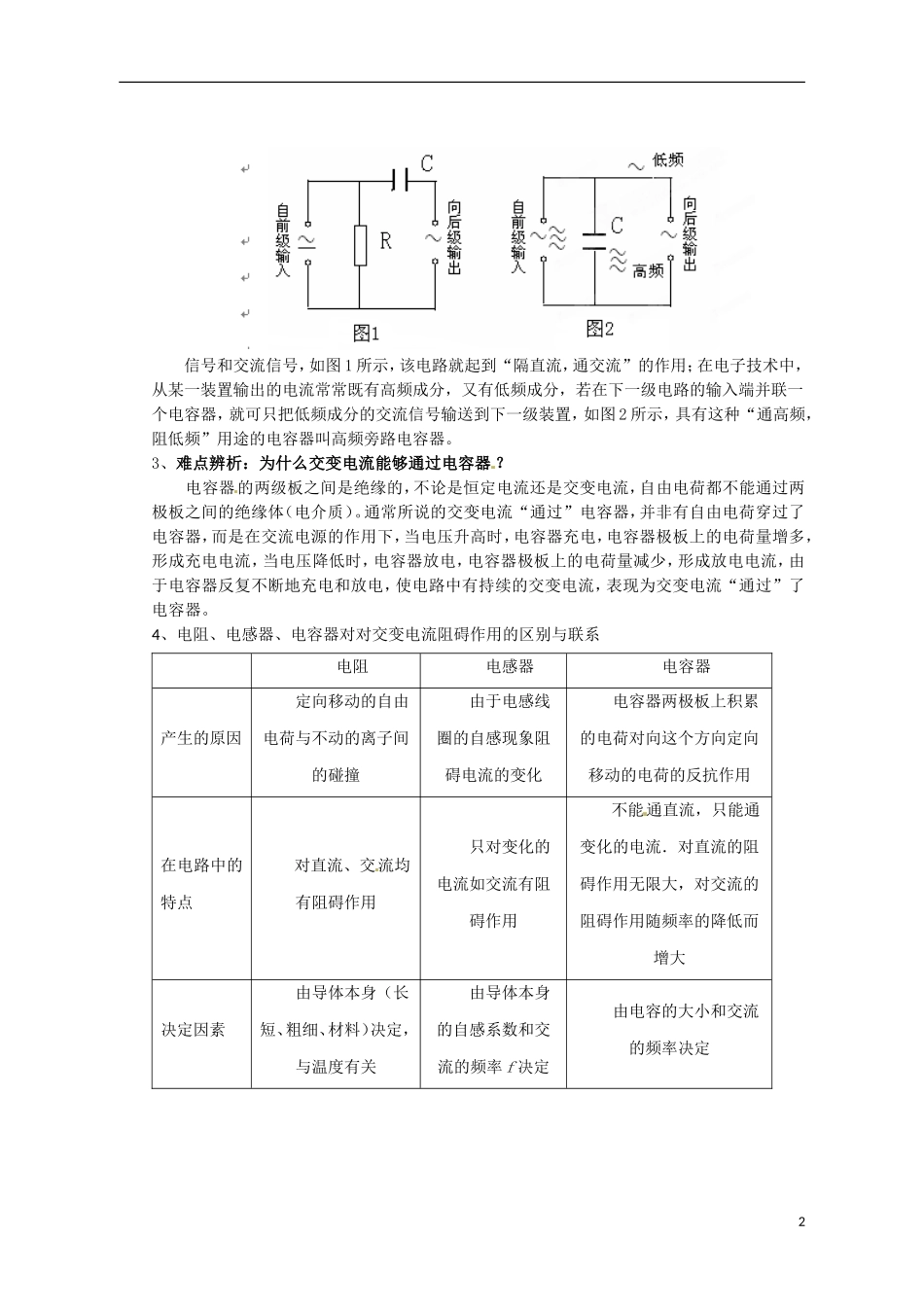

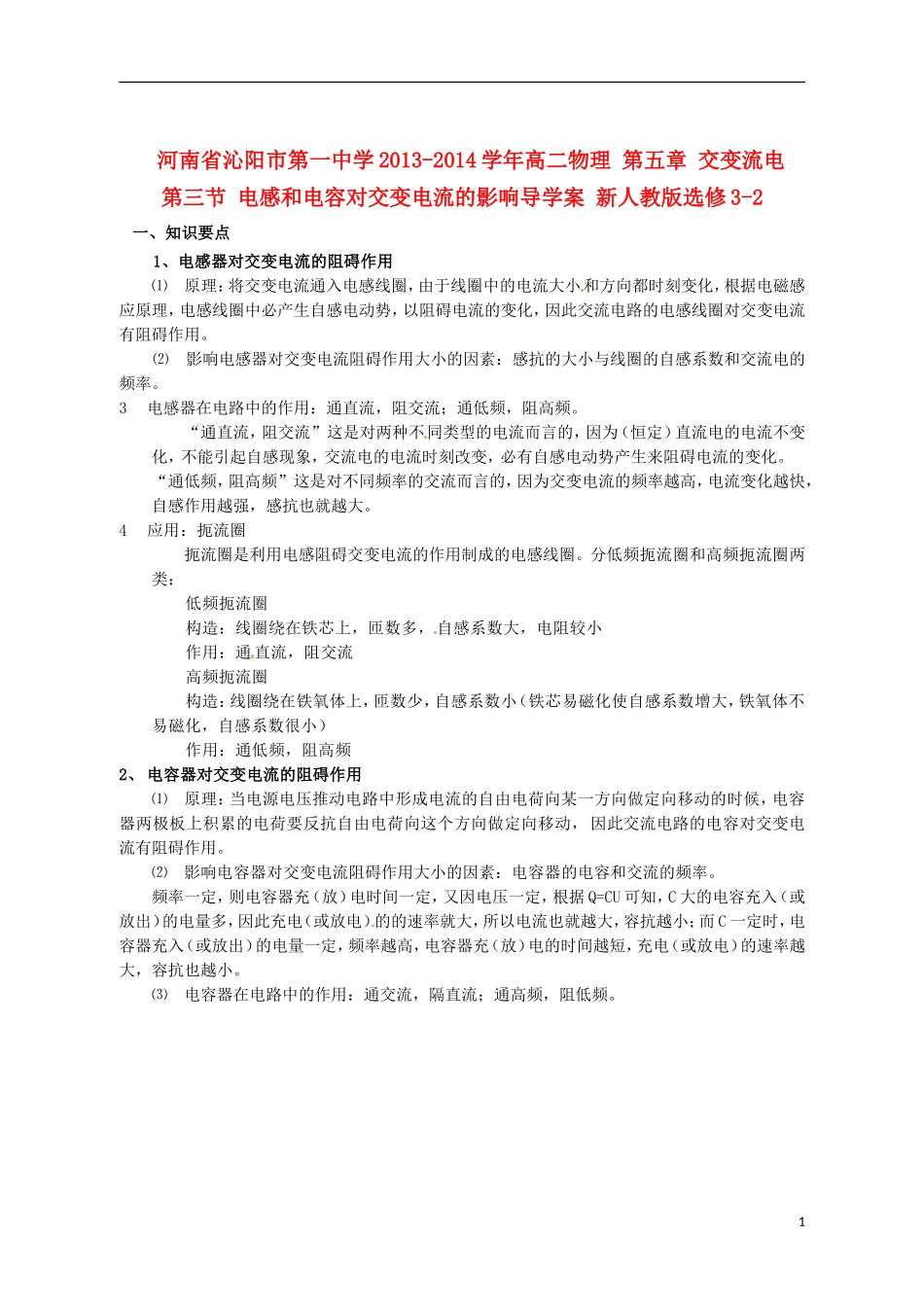

河南省沁阳市第一中学 2013-2014 学年高二物理 第五章 交变流电 第三节 电感和电容对交变电流的影响导学案 新人教版选修 3-2一、知识要点1、电感器对交变电流的阻碍作用⑴ 原理：将交变电流通入电感线圈，由于线圈中的电流大小和方向都时刻变化，根据电磁感应原理，电感线圈中必产生自感电动势，以阻碍电流的变化，因此交流电路的电感线圈对交变电流有阻碍作用。 ⑵ 影响电感器对交变电流阻碍作用大小的因素：感抗的大小与线圈的自感系数和交流电的频率。 3电感器在电路中的作用：通直流，阻交流；通低频，阻高频。“通直流，阻交流”这是对两种不同类型的电流而言的，因为（恒定）直流电的电流不变化，不能引起自感现象，交流电的电流时刻改变，必有自感电动势产生来阻碍电流的变化。“通低频，阻高频”这是对不同频率的交流而言的，因为交变电流的频率越高，电流变化越快，自感作用越强，感抗也就越大。4应用：扼流圈扼流圈是利用电感阻碍交变电流的作用制成的电感线圈。分低频扼流圈和高频扼流圈两类：低频扼流圈构造：线圈绕在铁芯上，匝数多， 自感系数大，电阻较小]作用：通 直流，阻交流高频扼流圈构造：线圈绕在铁氧体上，匝数少，自感系数小（铁芯易磁化使自感系数增大，铁氧体不易磁化，自感系数很小）作用：通低频，阻高频2、 电容器对交变电流的阻碍作用⑴ 原理：当电源电压推动电路中形成电流的自由电荷向某一方向做定向移动的时候，电容器两极板上积累的电荷要反抗自由电荷向这个方向做定向移动， 因此交流电路的电容对交变电流有阻碍作用。⑵ 影响电容器对交变电流阻碍作用大小的因素：电容器的电容和交流的频率。频率一定，则电容器充（放）电时间一定，又因电压一定，根据 Q=CU 可知，C 大的电容充入（或放出）的电量多，因此充电（或放电）的的速率就大，所以电流也就越大，容抗越小；而 C 一定时，电容器充入（或放出）的电量一定，频率越高，电容器充（放）电的时间越短，充电（或放电）的速率越大，容抗也越小。⑶ 电容器在电路中的作用：通交流，隔直流；通高频，阻低频。1信号和交流信号，如图 1 所示，该电路就起到“隔直流，通交流”的作用；在电子技术中，从某一装置输出的电流常常既有高频成分，又有低频成分，若在下一级电路的输入端并联一个电容器，就可只把低频成分的交流信号输送到下一级装置，如图 2 所示，具有这种“通高频，阻低频”用途的电容器叫高频旁路电容器。3、难点辨析：为...
