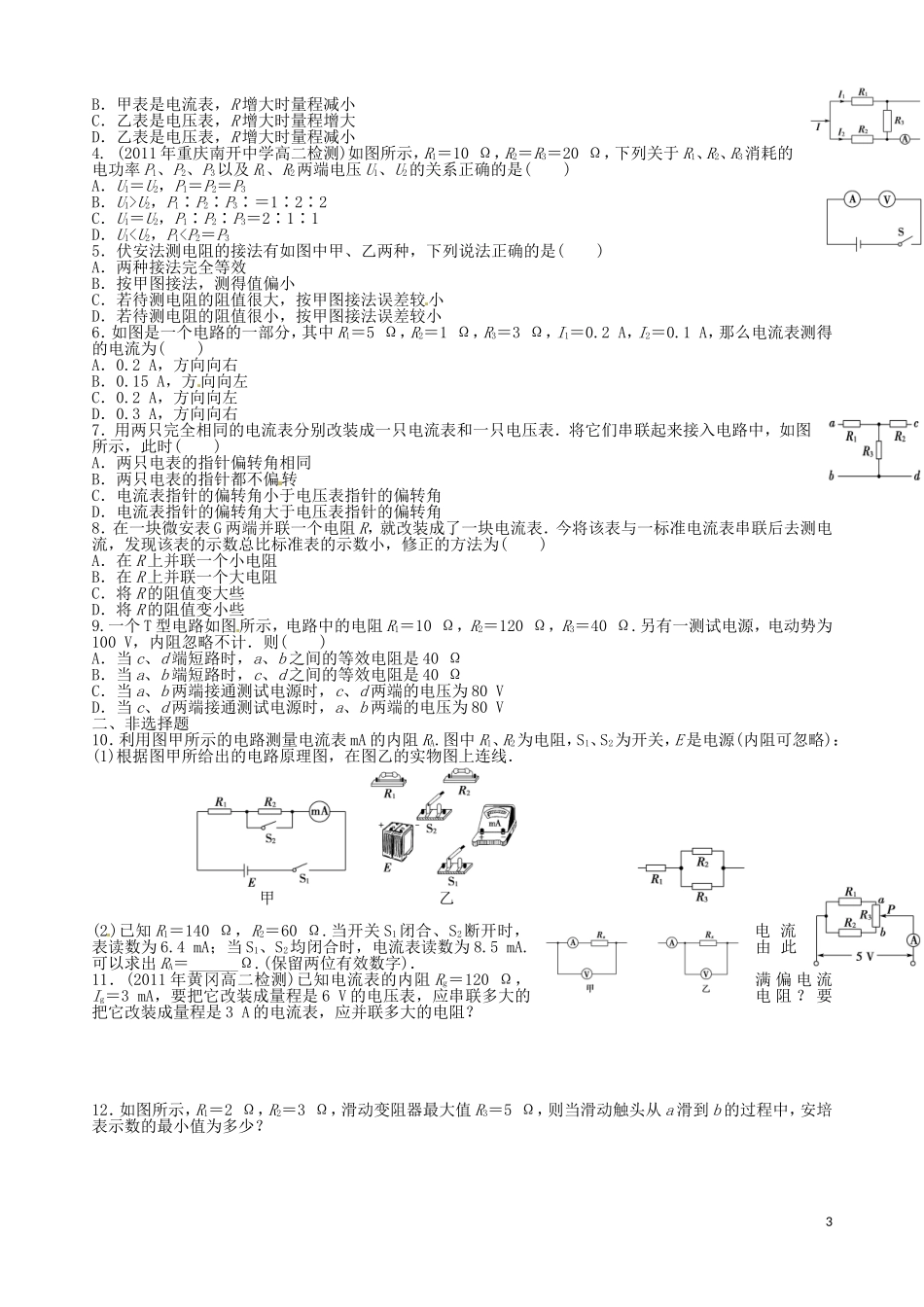

河南省沁阳市第一中学 2013-2014 学年高二物理 2-4 串并联电路导学案 新人教版选修 3-1一、串联电路和并联电路(关于电阻的几个结论)(1)串联电路的总电阻大于其中任一部分电路的电阻．(2)并联电路的总电阻小于其中任一支路的电阻，且小于其中最小的电阻．(3)几个相同的电阻 R 并联，其总电阻为 R 总＝.4)多个电阻并联时，其中任一电阻增大或减小，总电阻也随之增大或减小．可用两个电阻 R1与 R2的并联加以说明，R＝＝＝，可见，当 R1或 R2增大或减小时，R 都是增大或减小的．二、电压表和电流表1．小量程电流表 G(表头)(1)主要部分：永久磁铁和可转动的线圈(2)工作原理：通电后，线圈在磁场力的作用下带动指针偏转，指针的偏角与通过指针的电流成正比(3)表头三 个主要参数：① 内阻 Rg：小量程电流表 G 的电阻．② 满偏电流 Ig：小量程电流表 G 指针偏转到最大刻度时的电流．③ 满偏电压 Ug：小量程电流表G 通过满偏电流时，加在它两端的电压．则欧姆定律可知：Ug＝IgRg.2．改装原理(1)将表头串联一个电阻改装成了电压表．(2)将表头并联一个电阻改装成了大量程的电流表．思考感悟改装电表时，表头上串联或并联的电阻起什么作用？电表改装后，表头 G 的三个参数是否发生了改变？提示：串联电阻起分压作用；并联电阻起分流作用，电表改装后，表头的参数不改变．二、电表的改装和校对1．改装2．校对按图 2－4－1 所示的电路对改装后的电表进行核对．核对时注意搞清楚改装后电表刻度盘每一小格表示多大的数值．三、伏安法测电阻1．伏安法测电阻原理欧姆定律给了我们测量电阻的一种方法，由 R＝可知，用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，就可求出待测电阻．2．电流表接法对测量结果的影响(1)电流表外接法：如图 2－4－2 所示，由于电压表的分流导致电流的测量值偏大，由 R＝可知，R 测R 真，R 越大...
