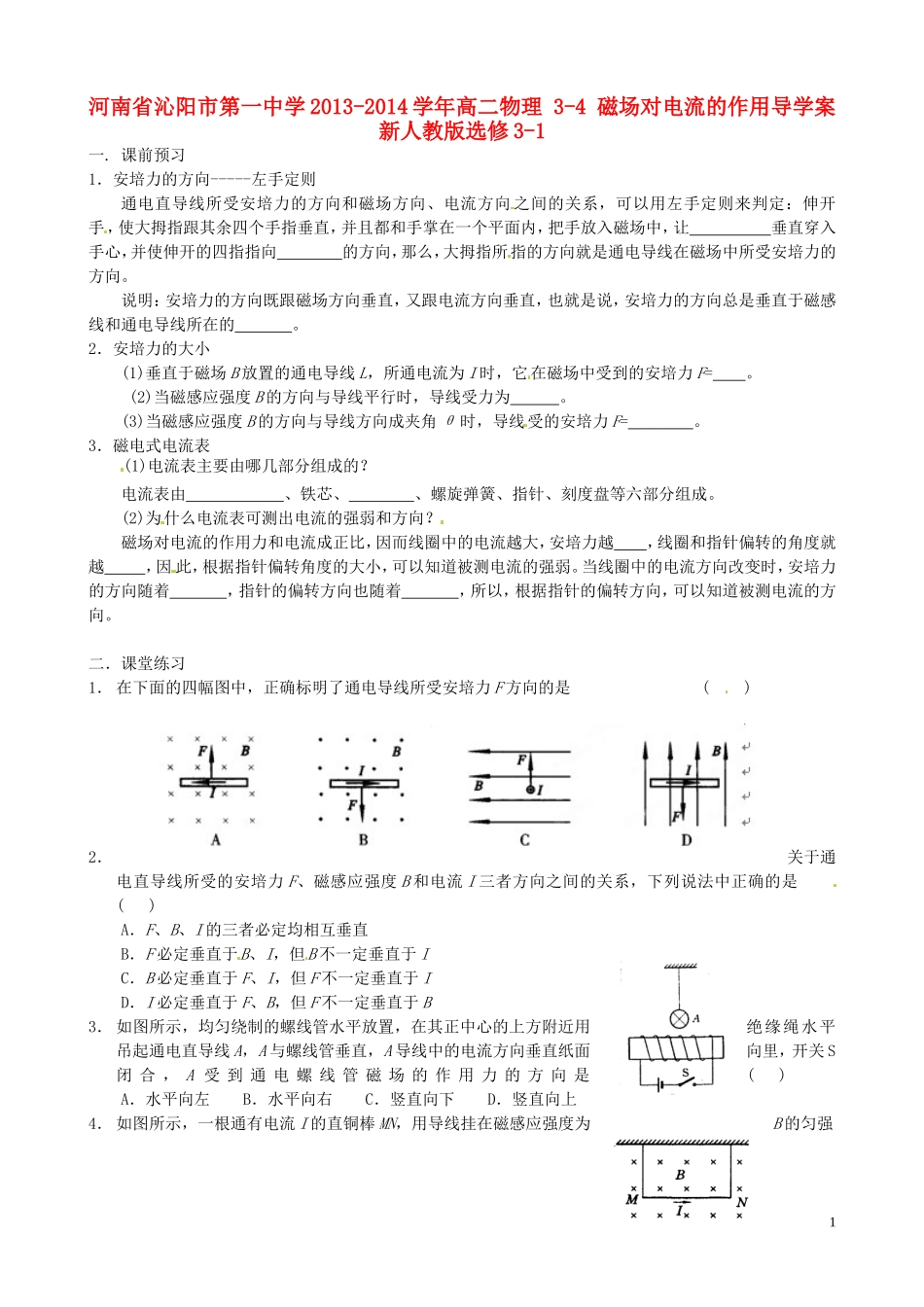

河南省沁阳市第一中学 2013-2014 学年高二物理 3-4 磁场对电流的作用导学案 新人教版选修 3-1一. 课前预习1．安培力的方向-----左手定则通电直导线所受安培力的方向和磁场方向、电流方向 之间的关系，可以用左手定则来判定：伸开 手，使大拇指跟其余四个手指垂直，并且都和手掌在一个平面内，把手放入磁场中，让 垂直穿入手心，并使伸开的四指指向 的方向，那么，大拇指所指的方向就是通电导线在磁场中所受安培力的方向。说明：安培力的方向既跟磁场方向垂直，又跟电流方向垂直，也就是说，安培力的方向总是垂直于磁感线和通电导线所在的 。2．安培力的大小(1)垂直于磁场 B 放置的通电导线 L，所通电流为 I 时，它在磁场中受到的安培力 F= 。 (2)当磁感应强度 B 的方向与导线平行时，导线受力为 。(3)当磁感应强度 B 的方向与导线方向成夹角 θ 时，导线受的安培力 F= 。3．磁电式电流表(1)电流表主要由哪几部分组成的？电流表由 、铁芯、 、螺旋弹簧、指针、刻度盘等六部分组成。(2)为什么电流表可测出电流的强弱和方向？磁场对电流的作用力和电流成正比，因而线圈中的电流越大，安培力越 ，线圈和指针偏转的角度就越 ，因 此，根据指针偏转角度的大小，可以知道被测电流的强弱。当线圈中的电流方向改变时，安培力的方向随着 ，指针的偏转方向也随着 ，所以，根据指针的偏转方向，可以知道被测电流的方向。二．课堂练习1． 在下面的四幅图中，正确标明了通电导线所受安培力 F 方向的是 ( )2．关于通电直导线所受的安培力 F、磁感应强度 B 和电流 I 三者方向之间的关系，下列说法中正确的是 ( )A．F、B、I 的三者必定均相互垂直B．F 必定垂直于B、I，但B 不一定垂直于 IC．B 必定垂直于 F、I，但 F 不一定垂直于 ID．I 必定垂直于 F、B，但 F 不一定垂直于 B3． 如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线 A，A 与螺线管垂直，A 导线中的电流方向垂直纸面向里，开关 S闭 合 ， A 受 到 通 电 螺 线 管 磁 场 的 作 用 力 的 方 向 是 ( )A．水平向左 B．水平向右 C．竖直向下 D．竖直向上4． 如图所示，一根通有电流 I 的直铜棒 MN，用导线挂在磁感应强度为B 的匀强1答案：一. 课前预习：1. 左，磁感线，电流，平面 2. BIL，零，BILsinθ 3. 永久磁铁，线圈，大，大，改变，改变二．课堂练习...
