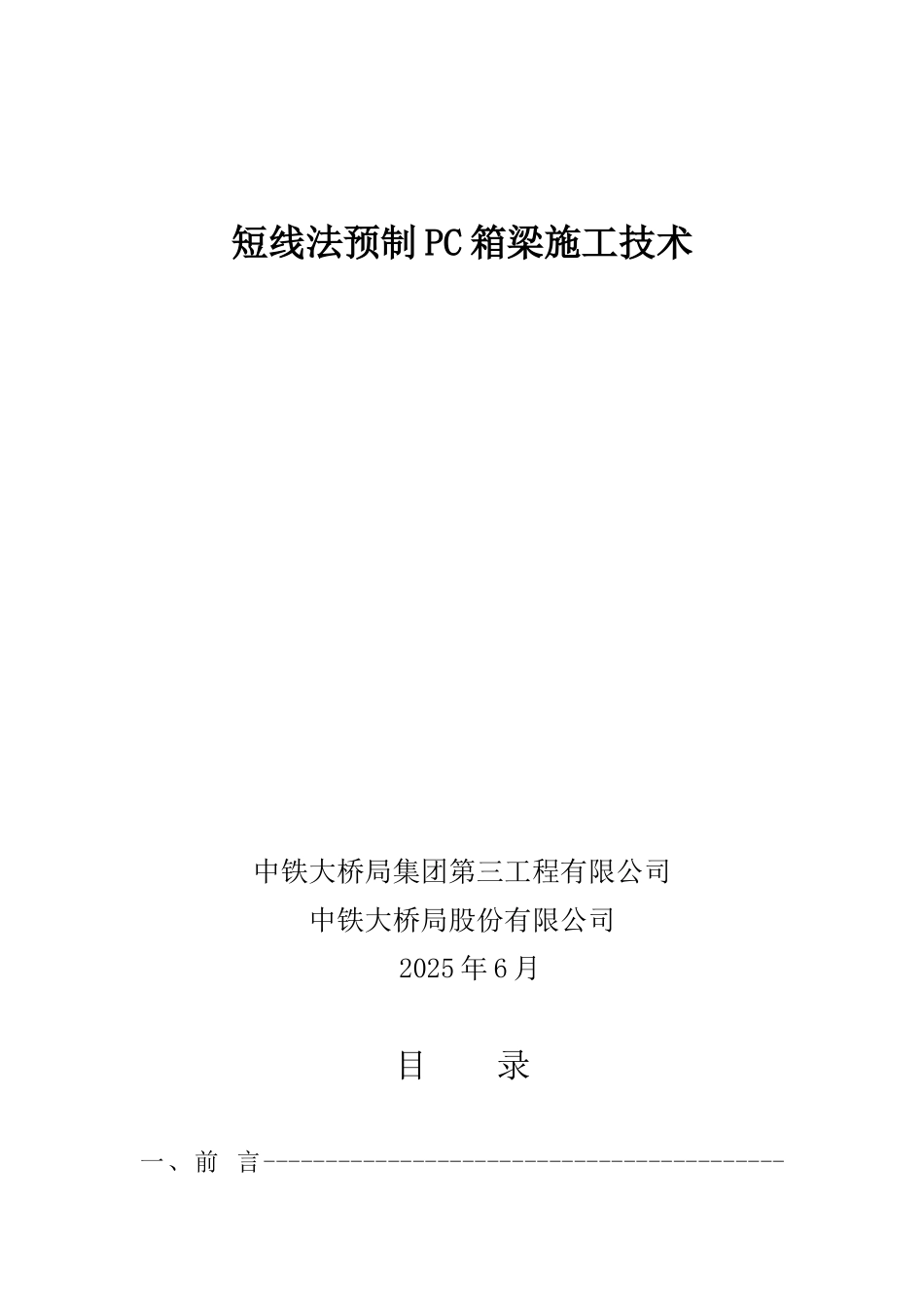

短线法预制PC箱梁施工技术

短线法预制 PC 箱梁施工技术中铁大桥局集团第三工程有限公司中铁大桥局股份有限公司2025 年 6 月目 录一、前 言------------------------------------------2二、技术特点---------------------------------------2三、适用范围---------------------------------------2四、主要技术---------------------------------------3㈠、短线台座制梁场地布置-------------------------3㈡、短线模具及台车系统设计、制造安装和使用-------4㈢、短线法预制 PC 箱梁工艺-----------------------11㈣、节段梁线形控制------------------------------12五 、 机 具 设 备 --------------------------------------18六、质量与安全控制--------------------------------19七 、 环 境 保 护 --------------------------------------20八 、 实 例 与 照 片 ---------------------------------20/27短线法 PC 箱梁施工技术一、前 言钢筋砼和预应力砼梁式桥采纳 PC 梁（Precast Concrete Segment-预制砼节段梁）悬臂拼装，在国内桥梁施工中较少使用，更多的是采纳支架浇筑或悬臂浇筑。且在已有的桥梁施工中，其 PC 梁均采纳长线台座法，在《公路桥涵施工技术法律规范》（JTJ 041-2000）中，对长线台座法有简洁的论述。在国外发达国家由于施工技术的成熟（预制线形控制技术）、施工场地的限制和环保的要求，则广泛采纳短线台座法生产 PC 梁。中铁大桥局集团及三公司依托香港后海湾跨海大桥引桥砼箱梁的预制工程，确定在国内首次采纳 PC 梁短线台座法，并将其列为技术攻关项目。包含的主要技术有：短线台座制梁场地布置，短线模具及台车系统的设计、安装和使用，短线法预制工艺，节段梁匹配的操作和线形控制等。二、技术特点PC 梁短线台座法的特点是：1、梁式桥单个“T”的节段梁为流水线匹配预制作业，多个“T”的节段梁则表现为同时循环预制作业；2、台座、模板系统周转快、效率高；3、节段梁的钢筋利用胎架整体绑扎成型，吊运入模；其单根钢筋的下料和整体绑扎成型均可提前完成，不占用工艺流程的时间；4、工序衔接紧凑，责任划分明确，可建立模块分区管理，达到工厂化施工的程度；5、节段梁的线形控制精度可达到极高的要求（可按精密工程要求建立测量控制网）；6、整个制梁工作的质量、安全、工期及环保（控制粉尘、噪声、弃渣等）易于保证。三、适用范围及工艺原理1、该技术适用于铁路或公路钢筋砼和预应力砼梁...
