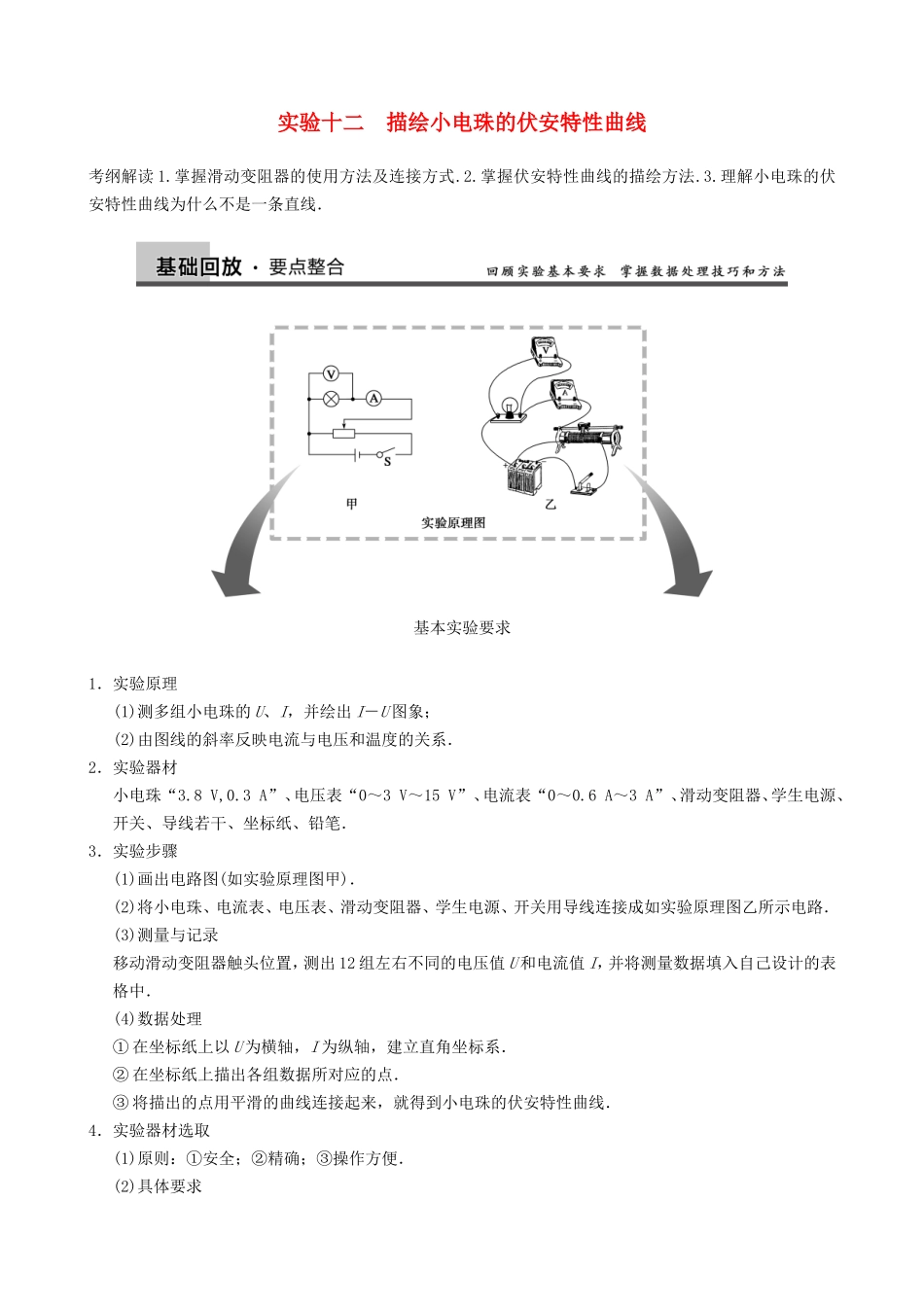

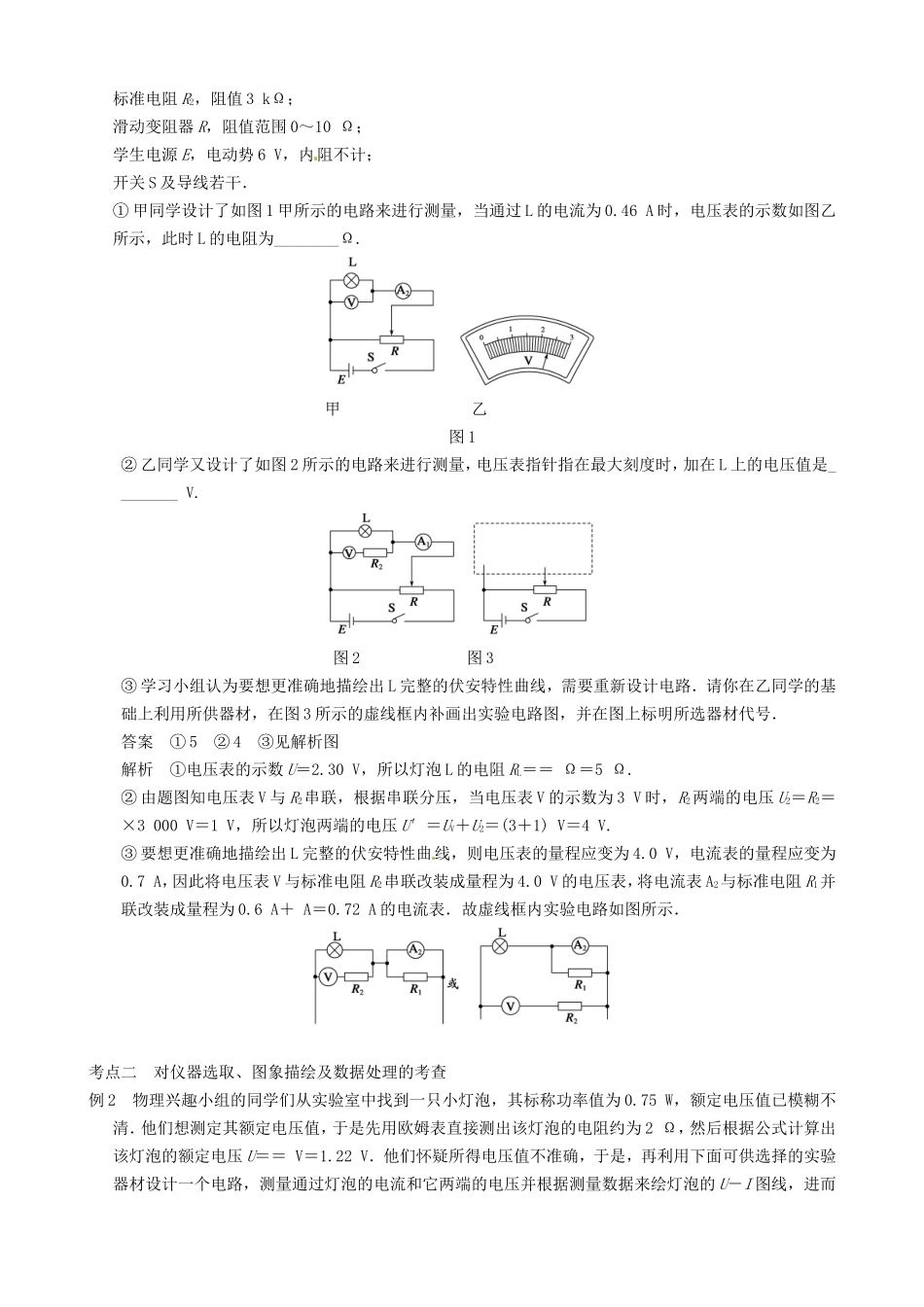

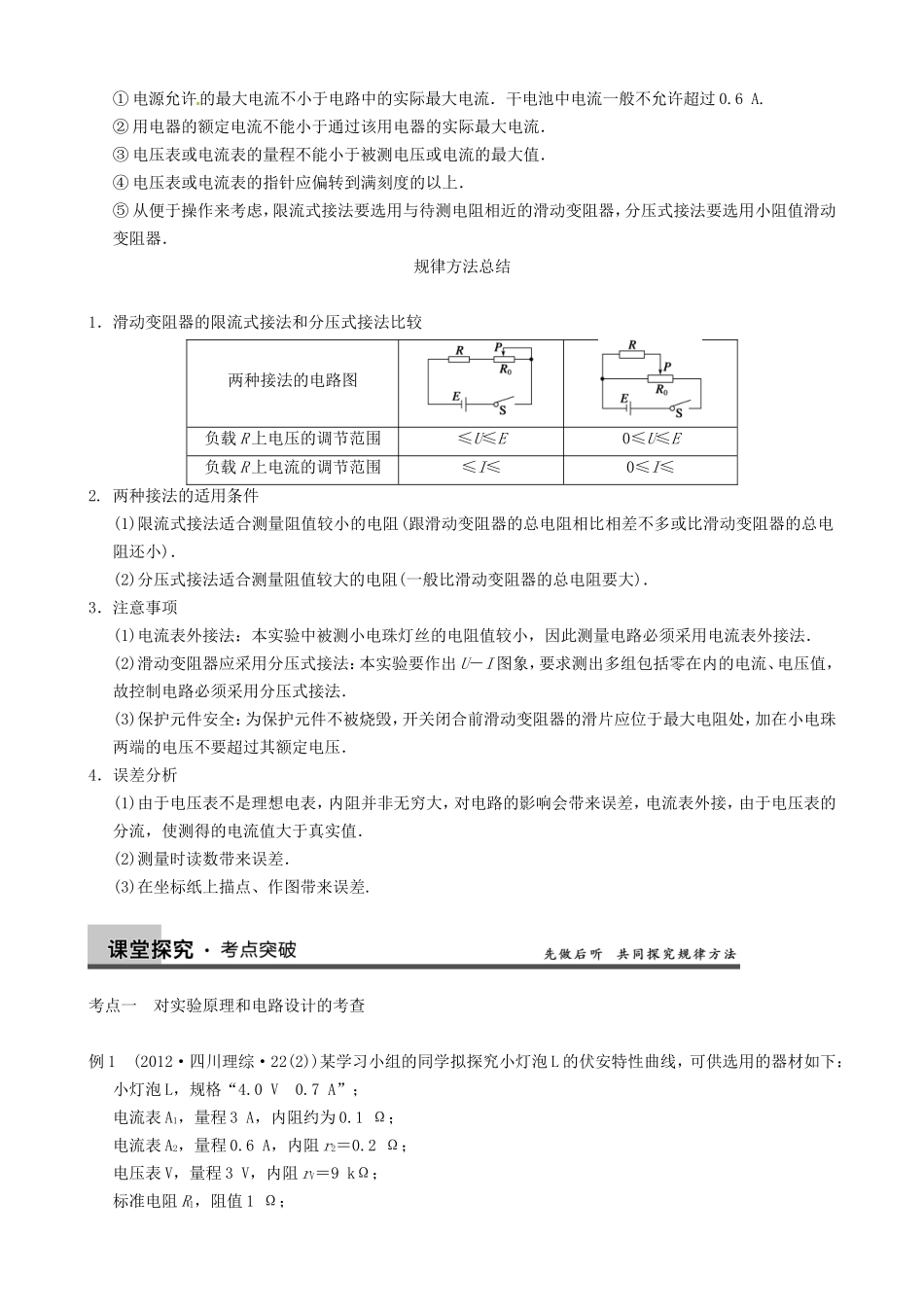

实验十二描绘小电珠的伏安特性曲线考纲解读1.掌握滑动变阻器的使用方法及连接方式.2.掌握伏安特性曲线的描绘方法.3.理解小电珠的伏安特性曲线为什么不是一条直线．基本实验要求1．实验原理(1)测多组小电珠的U、I，并绘出I－U图象；(2)由图线的斜率反映电流与电压和温度的关系．2．实验器材小电珠“3.8V,0.3A”、电压表“0～3V～15V”、电流表“0～0.6A～3A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔．3．实验步骤(1)画出电路图(如实验原理图甲)．(2)将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如实验原理图乙所示电路．(3)测量与记录移动滑动变阻器触头位置，测出12组左右不同的电压值U和电流值I，并将测量数据填入自己设计的表格中．(4)数据处理①在坐标纸上以U为横轴，I为纵轴，建立直角坐标系．②在坐标纸上描出各组数据所对应的点．③将描出的点用平滑的曲线连接起来，就得到小电珠的伏安特性曲线．4．实验器材选取(1)原则：①安全；②精确；③操作方便．(2)具体要求①电源允许的最大电流不小于电路中的实际最大电流．干电池中电流一般不允许超过0.6A.②用电器的额定电流不能小于通过该用电器的实际最大电流．③电压表或电流表的量程不能小于被测电压或电流的最大值．④电压表或电流表的指针应偏转到满刻度的以上．⑤从便于操作来考虑，限流式接法要选用与待测电阻相近的滑动变阻器，分压式接法要选用小阻值滑动变阻器．规律方法总结1．滑动变阻器的限流式接法和分压式接法比较两种接法的电路图负载R上电压的调节范围≤U≤E0≤U≤E负载R上电流的调节范围≤I≤0≤I≤2.两种接法的适用条件(1)限流式接法适合测量阻值较小的电阻(跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小)．(2)分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的总电阻要大)．3．注意事项(1)电流表外接法：本实验中被测小电珠灯丝的电阻值较小，因此测量电路必须采用电流表外接法．(2)滑动变阻器应采用分压式接法：本实验要作出U－I图象，要求测出多组包括零在内的电流、电压值，故控制电路必须采用分压式接法．(3)保护元件安全：为保护元件不被烧毁，开关闭合前滑动变阻器的滑片应位于最大电阻处，加在小电珠两端的电压不要超过其额定电压．4．误差分析(1)由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值．(2)测量时读数带来误差．(3)在坐标纸上描点、作图带来误差.考点一对实验原理和电路设计的考查例1(2012·四川理综·22(2))某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：小灯泡L，规格“4.0V0.7A”；电流表A1，量程3A，内阻约为0.1Ω；电流表A2，量程0.6A，内阻r2＝0.2Ω；电压表V，量程3V，内阻rV＝9kΩ；标准电阻R1，阻值1Ω；标准电阻R2，阻值3kΩ；滑动变阻器R，阻值范围0～10Ω；学生电源E，电动势6V，内阻不计；开关S及导线若干．①甲同学设计了如图1甲所示的电路来进行测量，当通过L的电流为0.46A时，电压表的示数如图乙所示，此时L的电阻为________Ω.甲乙图1②乙同学又设计了如图2所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值是________V.图2图3③学习小组认为要想更准确地描绘出L完整的伏安特性曲线，需要重新设计电路．请你在乙同学的基础上利用所供器材，在图3所示的虚线框内补画出实验电路图，并在图上标明所选器材代号．答案①5②4③见解析图解析①电压表的示数U＝2.30V，所以灯泡L的电阻RL＝＝Ω＝5Ω.②由题图知电压表V与R2串联，根据串联分压，当电压表V的示数为3V时，R2两端的电压U2＝R2＝×3000V＝1V，所以灯泡两端的电压U′＝UV＋U2＝(3＋1)V＝4V.③要想更准确地描绘出L完整的伏安特性曲线，则电压表的量程应变为4.0V，电流表的量程应变为0.7A，因此将电压表V与标准电阻R2串联改装成量程为4.0V的电压表，将电流表A2与标准电阻R1并联改装成量程为0.6A＋A＝0.72A的电流表．故虚线框内实验电路如图所示．考点二对仪器选取、图象描绘及数据处理的考查例2物理兴趣小组的同学们从实验室中找到一只小灯泡，...
