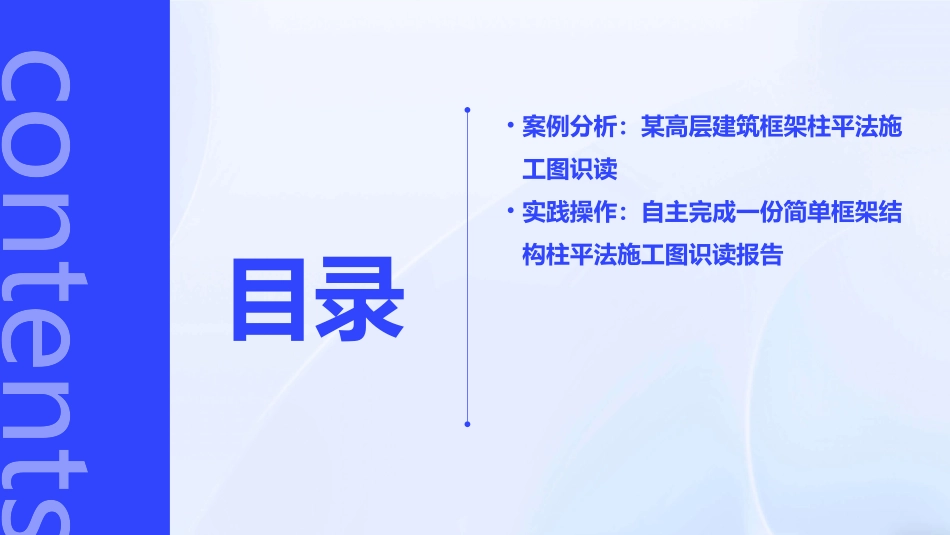

第三章柱平法施工图识读contents目录•柱平法施工图基本概念与特点•柱平法施工图组成要素与表达方式•柱类型及其构造要求与表示方法•钢筋连接构造与钢筋加工安装验收规范contents目录•案例分析：某高层建筑框架柱平法施工图识读•实践操作：自主完成一份简单框架结构柱平法施工图识读报告柱平法施工图基本概念与特点01柱平法施工图是一种采用平面表示方法绘制建筑结构柱的施工图，通过平面布置图、列表注写方式或截面注写方式表达柱的配筋情况。柱平法施工图是建筑结构施工图的重要组成部分，用于指导施工人员正确理解和实施建筑设计意图，确保建筑物的结构安全和稳定性。柱平法施工图定义及作用作用定义采用立面、剖面等表达方式，绘制出柱子的三维形态和配筋情况，图纸信息量大，识读难度较高。传统施工图采用平面表示方法，通过简单的图形和注写方式表达柱的配筋情况，图纸简洁明了，易于理解和实施。柱平法施工图柱平法施工图与传统施工图比较123正确识读柱平法施工图可以快速准确地了解设计意图，减少图纸理解时间和误差，提高施工效率。提高施工效率正确识读柱平法施工图可以确保施工过程中的准确性和规范性，避免因理解错误而导致的施工质量问题。确保施工质量柱子是建筑物的主要承重构件之一，正确识读柱平法施工图可以确保柱子的结构安全和稳定性，保障建筑物的整体安全。保障结构安全柱平法施工图识读重要性柱平法施工图组成要素与表达方式02组成要素：轴线、尺寸线、标高、索引符号等用于确定柱的位置，通常与建筑平面图上的轴线相对应。表示柱的截面尺寸，包括柱高、柱宽等。表示柱的顶部和底部相对于基准面的高度。用于标识和区分不同的柱，方便查找和定位。轴线尺寸线标高索引符号将柱的信息以表格形式列出，包括柱编号、截面尺寸、配筋等。列表注写方式截面注写方式其他表达方式在柱的截面上直接标注相关信息，如配筋、箍筋等。还包括图例、注释等方式，用于补充说明柱的构造和做法。030201表达方式：列表注写方式、截面注写方式等VS首先识别轴线，确定柱的位置；然后查看尺寸线和标高，了解柱的截面尺寸和高度；接着查看索引符号和注写信息，了解柱的编号和配筋情况；最后结合其他相关图纸和说明进行综合分析。注意事项在解读柱平法施工图时，需要注意图纸的比例尺、单位等基本信息；同时要注意区分不同种类的柱和不同的表达方式；最后还需要结合实际情况进行判断和分析，确保正确理解设计意图。解读步骤实例分析：某框架结构柱平法施工图解读柱类型及其构造要求与表示方法03根据结构形式和受力特点，框架柱可分为普通框架柱、抗震框架柱等。框架柱类型框架柱的截面尺寸、配筋等应满足承载力、刚度和稳定性的要求。同时，还应考虑抗震设防烈度、连接构造等因素。构造要求框架柱类型及其构造要求芯柱类型芯柱是指在框架柱内部设置的钢筋混凝土柱，可分为普通芯柱和约束芯柱等。构造要求芯柱的截面尺寸、配筋等应满足承载力、刚度和稳定性的要求，同时还应与框架柱协调配合，形成整体受力体系。芯柱类型及其构造要求转换柱类型及其构造要求转换柱类型转换柱是指在结构体系中起到转换作用的重要构件，可分为普通转换柱和特殊转换柱等。构造要求转换柱的截面尺寸、配筋等应满足承载力、刚度和稳定性的要求，同时还应考虑转换结构的特殊性和复杂性，采取相应的加强措施。在建筑结构施工图中，平面布置图是用来表示建筑物各层平面布置情况的图纸。平面布置图在平面布置图中，各类柱一般采用规定的线型和符号进行表示。例如，框架柱一般采用实线表示，芯柱和转换柱可采用虚线或点划线表示，并在旁边标注相应的文字说明和尺寸标注。同时，还应注明各层标高、轴线位置等信息，以便于施工和验收。各类柱的表示方法各类柱在平面布置图中表示方法钢筋连接构造与钢筋加工安装验收规范04焊接连接通过电弧焊、电阻点焊等方法将两根钢筋焊接在一起，适用于各种直径的钢筋连接，具有连接强度高、节约钢材的优点。绑扎连接利用铁丝将两根钢筋绑扎在一起，适用于较小直径的钢筋连接，具有施工简便、成本低廉的特点。机械连接通过钢筋连接套筒或连接器等机械装置实现两根钢筋的连接...
