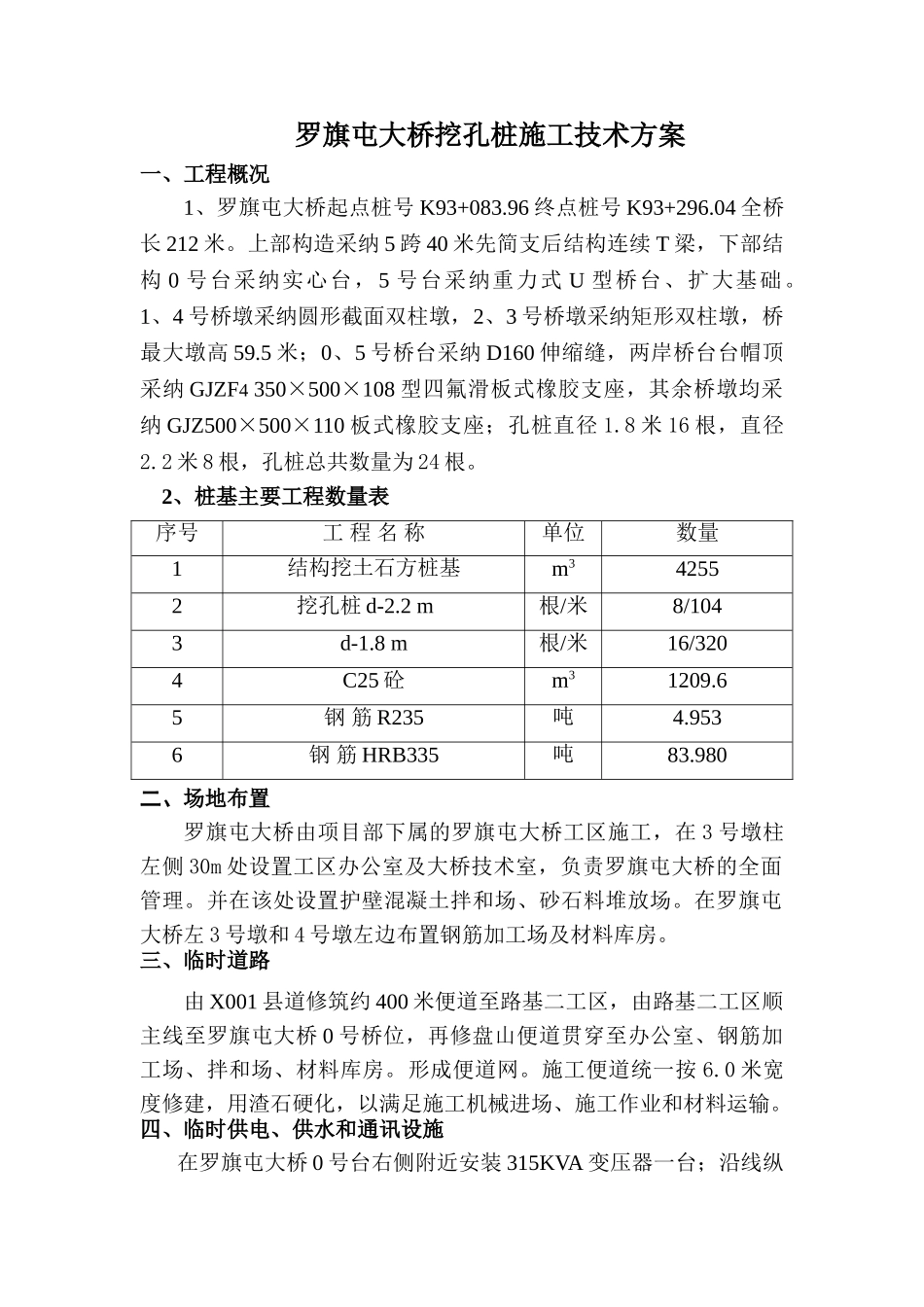

罗旗屯大桥挖孔桩施工技术方案一、工程概况1、罗旗屯大桥起点桩号 K93+083.96 终点桩号 K93+296.04 全桥长 212 米。上部构造采纳 5 跨 40 米先简支后结构连续 T 梁，下部结构 0 号台采纳实心台，5 号台采纳重力式 U 型桥台、扩大基础。1、4 号桥墩采纳圆形截面双柱墩，2、3 号桥墩采纳矩形双柱墩，桥最大墩高 59.5 米；0、5 号桥台采纳 D160 伸缩缝，两岸桥台台帽顶采纳 GJZF4 350×500×108 型四氟滑板式橡胶支座，其余桥墩均采纳 GJZ500×500×110 板式橡胶支座；孔桩直径 1.8 米 16 根，直径2.2 米 8 根，孔桩总共数量为 24 根。2、桩基主要工程数量表序号工 程 名 称单位数量1结构挖土石方桩基m342552挖孔桩 d-2.2 m根/米8/1043d-1.8 m根/米16/3204C25 砼m31209.65钢 筋 R235吨4.9536钢 筋 HRB335吨83.980二、场地布置罗旗屯大桥由项目部下属的罗旗屯大桥工区施工，在 3 号墩柱左侧 30m 处设置工区办公室及大桥技术室，负责罗旗屯大桥的全面管理。并在该处设置护壁混凝土拌和场、砂石料堆放场。在罗旗屯大桥左 3 号墩和 4 号墩左边布置钢筋加工场及材料库房。三、临时道路由 X001 县道修筑约 400 米便道至路基二工区，由路基二工区顺主线至罗旗屯大桥 0 号桥位，再修盘山便道贯穿至办公室、钢筋加工场、拌和场、材料库房。形成便道网。施工便道统一按 6.0 米宽度修建，用渣石硬化，以满足施工机械进场、施工作业和材料运输。四、临时供电、供水和通讯设施在罗旗屯大桥 0 号台右侧附近安装 315KVA 变压器一台；沿线纵向架设临时电力线路，接通各施工点临时用电设施，满足全桥施工需要。施工、生活用水引用当地农田灌溉用水，属山地泉水，符合饮用水卫生要求。大桥管理人员配备数量足够移动电话、密切保持联系。五、安装拌和机在 2 号墩和 3 号墩、3 号和 4 号墩中间各设置拌合机 2 台，砼采纳农用车或手推车运输到现场后，倒入 S 形串筒浇筑护壁砼，用插入式振动棒进行捣固，严格按法律规范进行护壁砼施工。六、原材料供应钢材——在业主、总监办认证的入围厂家，在凯里或贵阳购买，汽车运输进场；水泥——在业主、总监办认证的入围厂家，在凯里或贵阳购买，汽车运输进场；外加剂——在业主、总监办认证的入围厂家购买；碎石、砂—沿线石材材质较好，储量丰富，经取样试验，抗压强度达到 120Mpa 以上。我部决定在 K90+000 设碎石场，供全标段砂、碎石用量...
