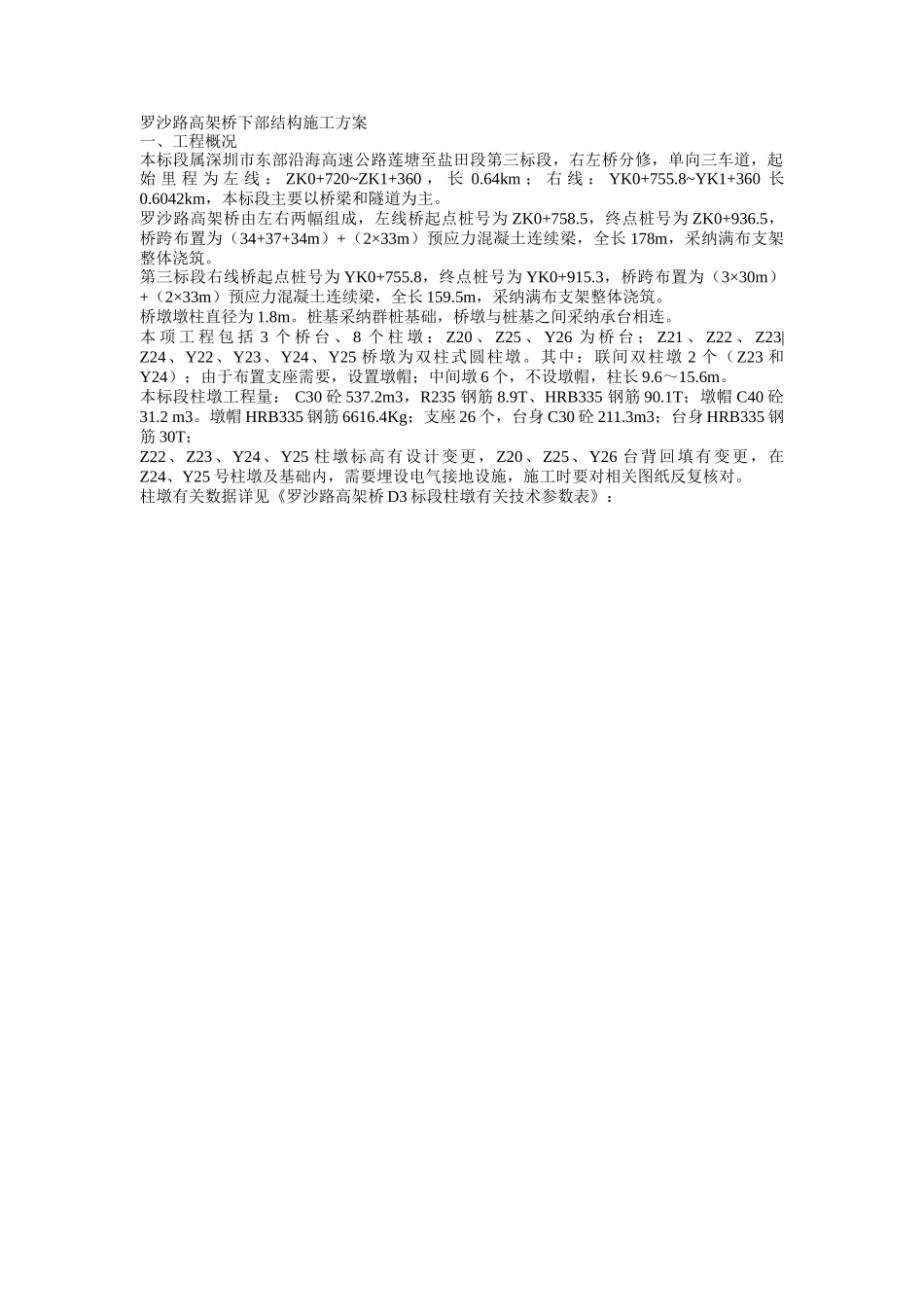

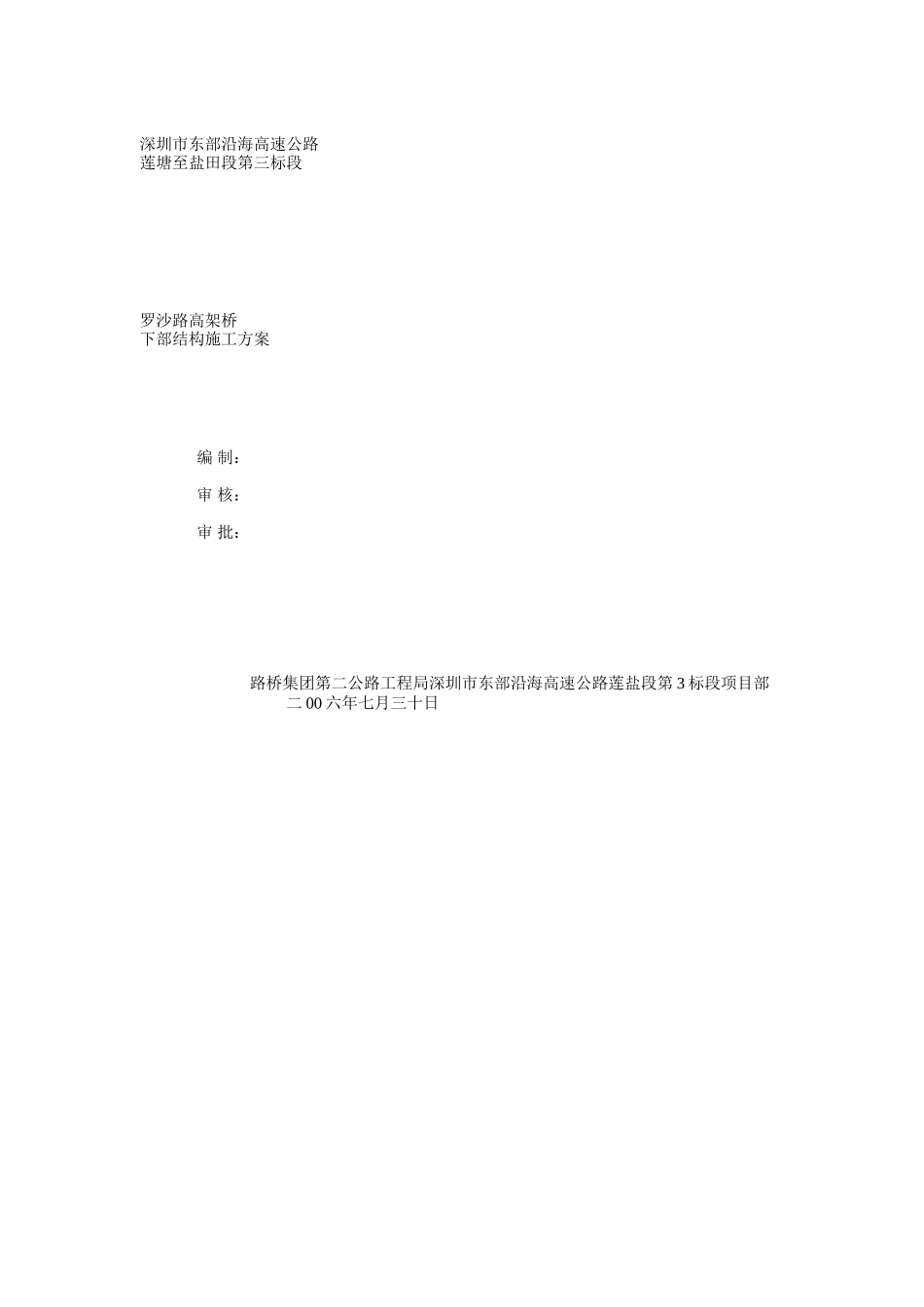

深圳市东部沿海高速公路莲塘至盐田段第三标段罗沙路高架桥下部结构施工方案 编 制： 审 核： 审 批： 路桥集团第二公路工程局深圳市东部沿海高速公路莲盐段第 3 标段项目部 二 00 六年七月三十日罗沙路高架桥下部结构施工方案一、工程概况本标段属深圳市东部沿海高速公路莲塘至盐田段第三标段，右左桥分修，单向三车道，起始 里 程 为 左 线 ： ZK0+720~ZK1+360 ， 长 0.64km ； 右 线 ： YK0+755.8~YK1+360 长0.6042km，本标段主要以桥梁和隧道为主。罗沙路高架桥由左右两幅组成，左线桥起点桩号为 ZK0+758.5，终点桩号为 ZK0+936.5，桥跨布置为（34+37+34m）+（2×33m）预应力混凝土连续梁，全长 178m，采纳满布支架整体浇筑。第三标段右线桥起点桩号为 YK0+755.8，终点桩号为 YK0+915.3，桥跨布置为（3×30m）+（2×33m）预应力混凝土连续梁，全长 159.5m，采纳满布支架整体浇筑。桥墩墩柱直径为 1.8m。桩基采纳群桩基础，桥墩与桩基之间采纳承台相连。本 项 工 程 包 括 3 个 桥 台 、 8 个 柱 墩 ： Z20 、 Z25 、 Y26 为 桥 台 ； Z21 、 Z22 、 Z23|Z24、Y22、Y23、Y24、Y25 桥墩为双柱式圆柱墩。其中：联间双柱墩 2 个（Z23 和Y24）；由于布置支座需要，设置墩帽；中间墩 6 个，不设墩帽，柱长 9.6～15.6m。本标段柱墩工程量： C30 砼 537.2m3，R235 钢筋 8.9T、HRB335 钢筋 90.1T；墩帽 C40 砼31.2 m3。墩帽 HRB335 钢筋 6616.4Kg；支座 26 个，台身 C30 砼 211.3m3；台身 HRB335 钢筋 30T；Z22、Z23、Y24、Y25 柱墩标高有设计变更，Z20、Z25、Y26 台背回填有变更，在Z24、Y25 号柱墩及基础内，需要埋设电气接地设施，施工时要对相关图纸反复核对。 柱墩有关数据详见《罗沙路高架桥 D3 标段柱墩有关技术参数表》：莲盐高速 D3 标段柱墩有关技术参数表墩台号桩号直径(m)根数(根)内柱（m）外柱（m）电气接地柱墩结构（类别）支座备注柱底标高柱顶标高柱长柱底标高柱顶标高柱长型号个数Z20ZK0+762/GDZ（II）4SXGDZ(II)4DX11墩台Z21ZK0+7961.8254.7869.28014.5054.7869.01214.23/中间墩GPZ（II）8DX2Z22ZK0+8331.8255.627(58.127)70.22714.60(12.10)55.627(58.127)70.03314.406(11.906)/中间墩GPZ（II）8GD2括 号 内 数 字 为 按DGS-03-Q01变更单调正后数字Z23ZK0+8671.8255.447(58.947)71．04715．60(13．10)55.447(58.947)70.9...
