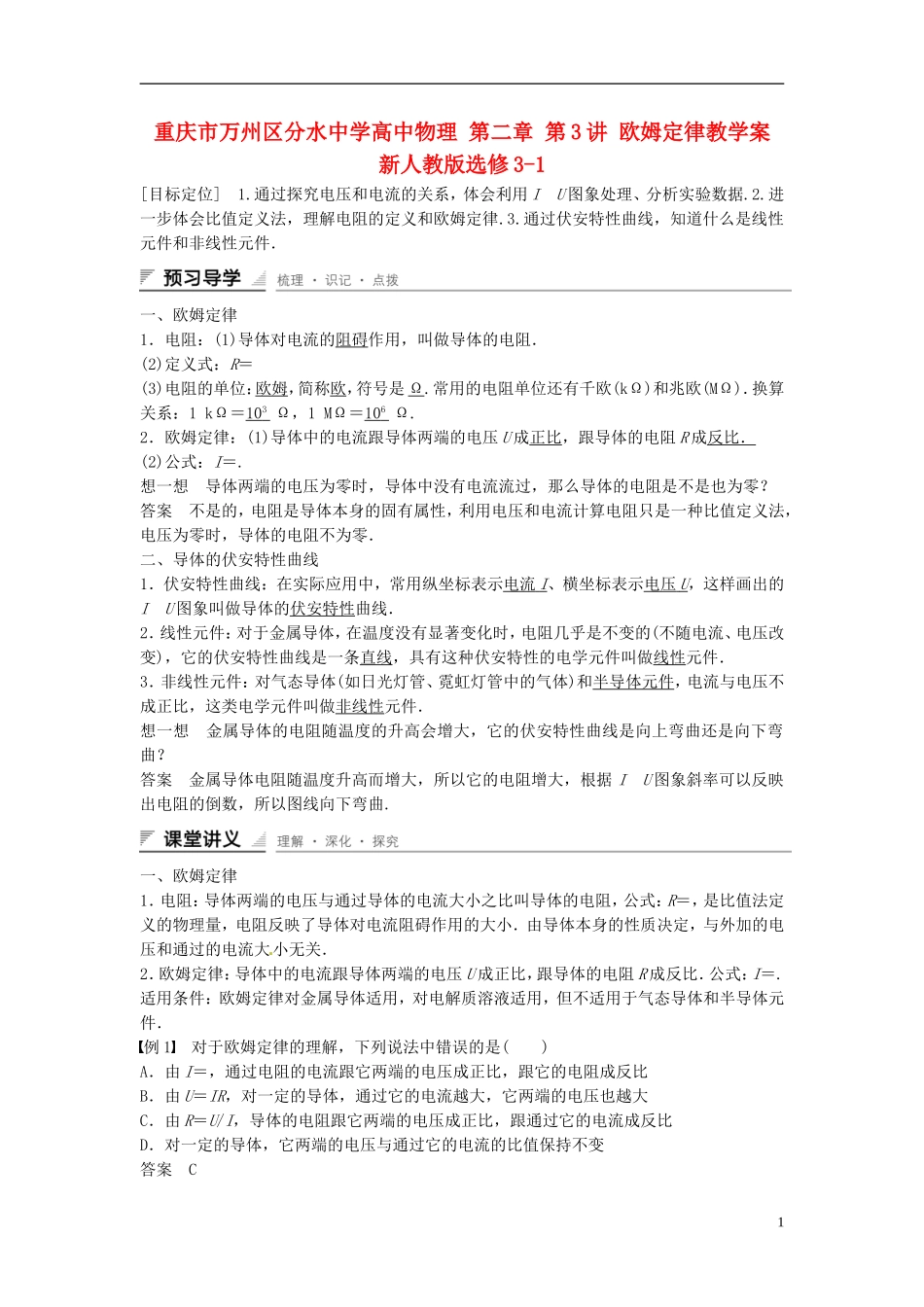

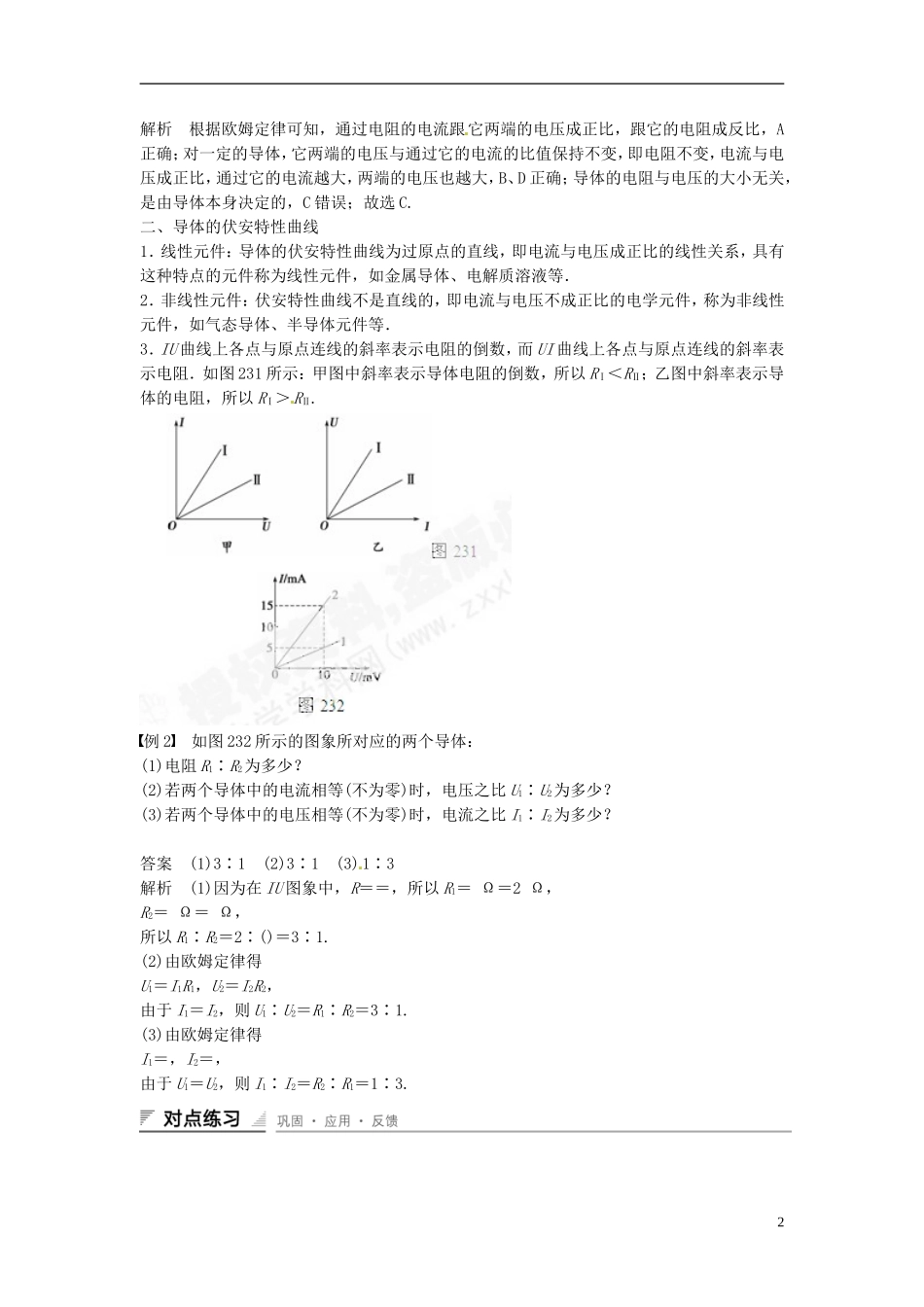

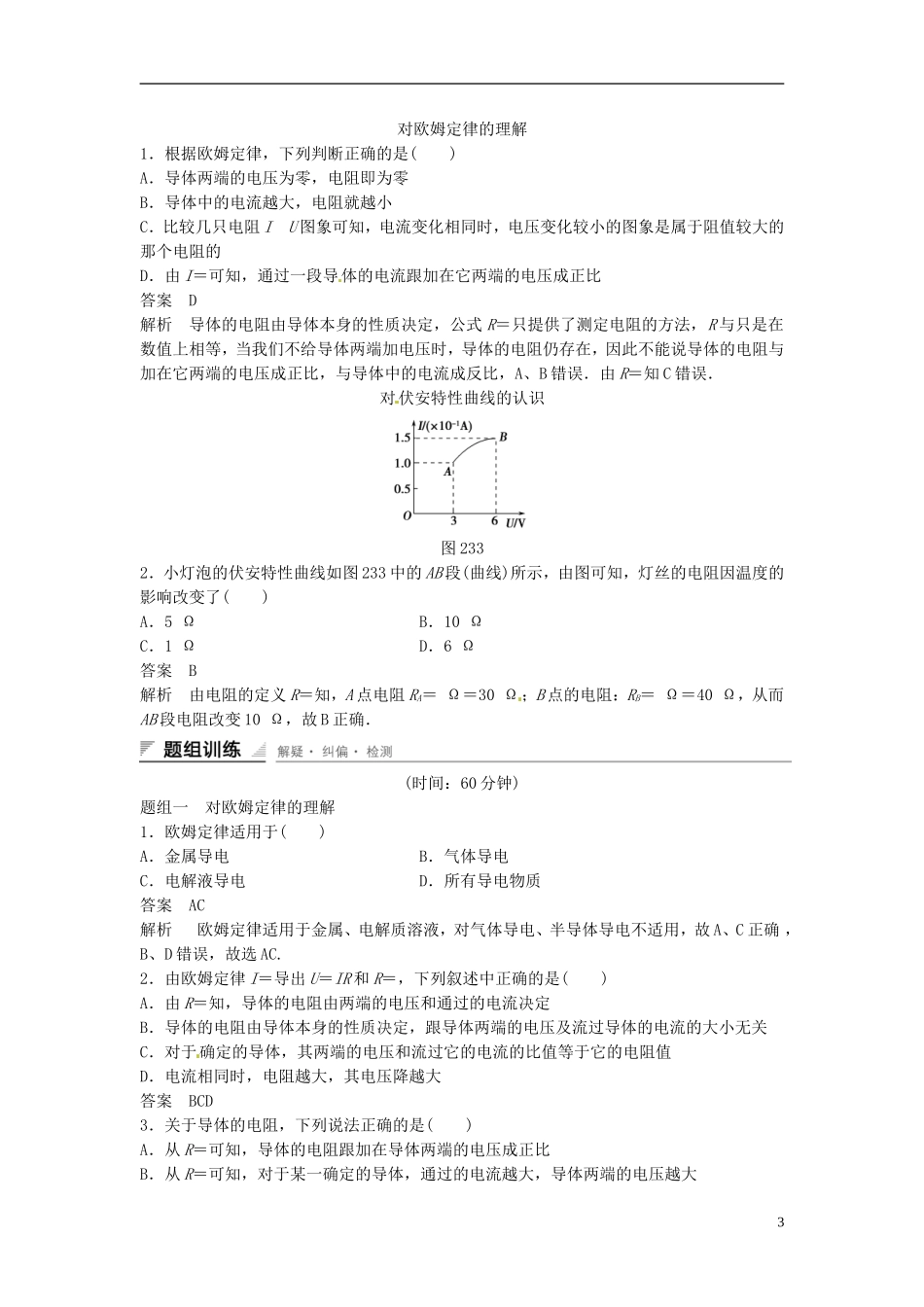

重庆市万州区分水中学高中物理 第二章 第3讲 欧姆定律教学案 新人教版选修3-1

重庆市万州区分水中学高中物理 第二章 第 3 讲 欧姆定律教学案 新人教版选修 3-1[目标定位] 1.通过探究电压和电流的关系，体会利用 IU 图象处理、分析实验数据.2.进一步体会比值定义法，理解电阻的定义和欧姆定律.3.通过伏安特性曲线，知道什么是线性元件和非线性元件．一、欧姆定律1．电阻：(1)导体对电流的阻碍作用，叫做导体的电阻．(2)定义式：R＝(3)电阻的单位：欧姆，简称欧，符号是 Ω.常用的电阻单位还有千欧(kΩ)和兆欧(MΩ)．换算关系：1 kΩ＝10 3 Ω，1 MΩ＝10 6 Ω.2．欧姆定律：(1)导体中的电流跟导体两端的电压 U 成正比，跟导体的电阻 R 成反比．(2)公式：I＝.想一想 导体两端的电压为零时，导体中没有电流流过，那么导体的电阻是不是也为零？答案 不是的，电阻是导体本身的固有属性，利用电压和电流计算电阻只是一种比值定义法，电压为零时，导体的电阻不为零．二、导体的伏安特性曲线1．伏安特性曲线：在实际应用中，常用纵坐标表示电流 I 、横坐标表示电压 U ，这样画出的IU 图象叫做导体的伏安特性曲线．2．线性元件：对于金属导体，在温度没有显著变化时，电阻几乎是不变的(不随电流、电压改变)，它的伏安特性曲线是一条直线，具有这种伏安特性的电学元件叫做线性元件．3．非线性元件：对气态导体(如日光灯管、霓虹灯管中的气体)和半导体元件，电流与电压不成正比，这类电学元件叫做非线性元件．想一想 金属导体的电阻随温度的升高会增大，它的伏安特性曲线是向上弯曲还是向下弯曲？答案 金属导体电阻随温度升高而增大，所以它的电阻增大，根据 IU 图象斜率可以反映出电阻的倒数，所以图线向下弯曲.一、欧姆定律1．电阻：导体两端的电压与通过导体的电流大小之比叫导体的电阻，公式：R＝，是比值法定义的物理量，电阻反映了导体对电流阻碍作用的大小．由导体本身的性质决定，与外加的电压和通过的电流大小无关．2．欧姆定律：导体中的电流跟导体两端的电压 U 成正比，跟导体的电阻 R 成反比．公式：I＝.适用条件：欧姆定律对金属导体适用，对电解质溶液适用，但不适用于气态导体和半导体元件．例 1 对于欧姆定律的理解，下列说法中错误的是( )A．由 I＝，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比B．由 U＝IR，对一定的导体，通过它的电流越大，它两端的电压也越大C．由 R＝U/I，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比D．对一定的导体，它两...
