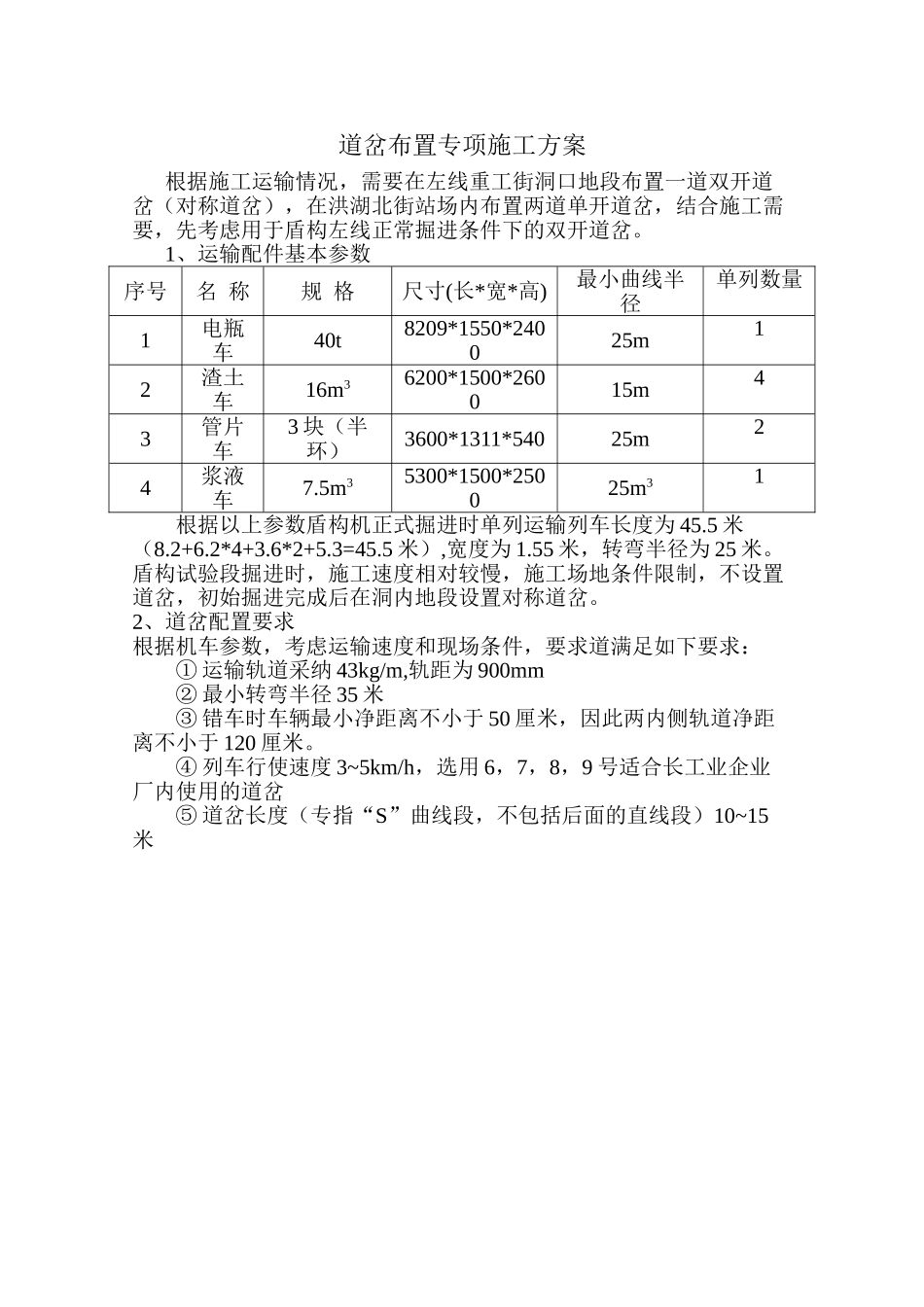

道岔布置专项施工方案根据施工运输情况,需要在左线重工街洞口地段布置一道双开道岔(对称道岔),在洪湖北街站场内布置两道单开道岔,结合施工需要,先考虑用于盾构左线正常掘进条件下的双开道岔。1、运输配件基本参数序号名 称规 格尺寸(长*宽*高)最小曲线半径单列数量1电瓶车40t8209*1550*240025m12渣土车16m36200*1500*260015m43管片车3 块(半环)3600*1311*54025m24浆液车7.5m35300*1500*250025m31根据以上参数盾构机正式掘进时单列运输列车长度为 45.5 米(8.2+6.2*4+3.6*2+5.3=45.5 米),宽度为 1.55 米,转弯半径为 25 米。盾构试验段掘进时,施工速度相对较慢,施工场地条件限制,不设置道岔,初始掘进完成后在洞内地段设置对称道岔。 2、道岔配置要求根据机车参数,考虑运输速度和现场条件,要求道满足如下要求:① 运输轨道采纳 43kg/m,轨距为 900mm② 最小转弯半径 35 米③ 错车时车辆最小净距离不小于 50 厘米,因此两内侧轨道净距离不小于 120 厘米。④ 列车行使速度 3~5km/h,选用 6,7,8,9 号适合长工业企业厂内使用的道岔⑤ 道岔长度(专指“S”曲线段,不包括后面的直线段)10~15米
