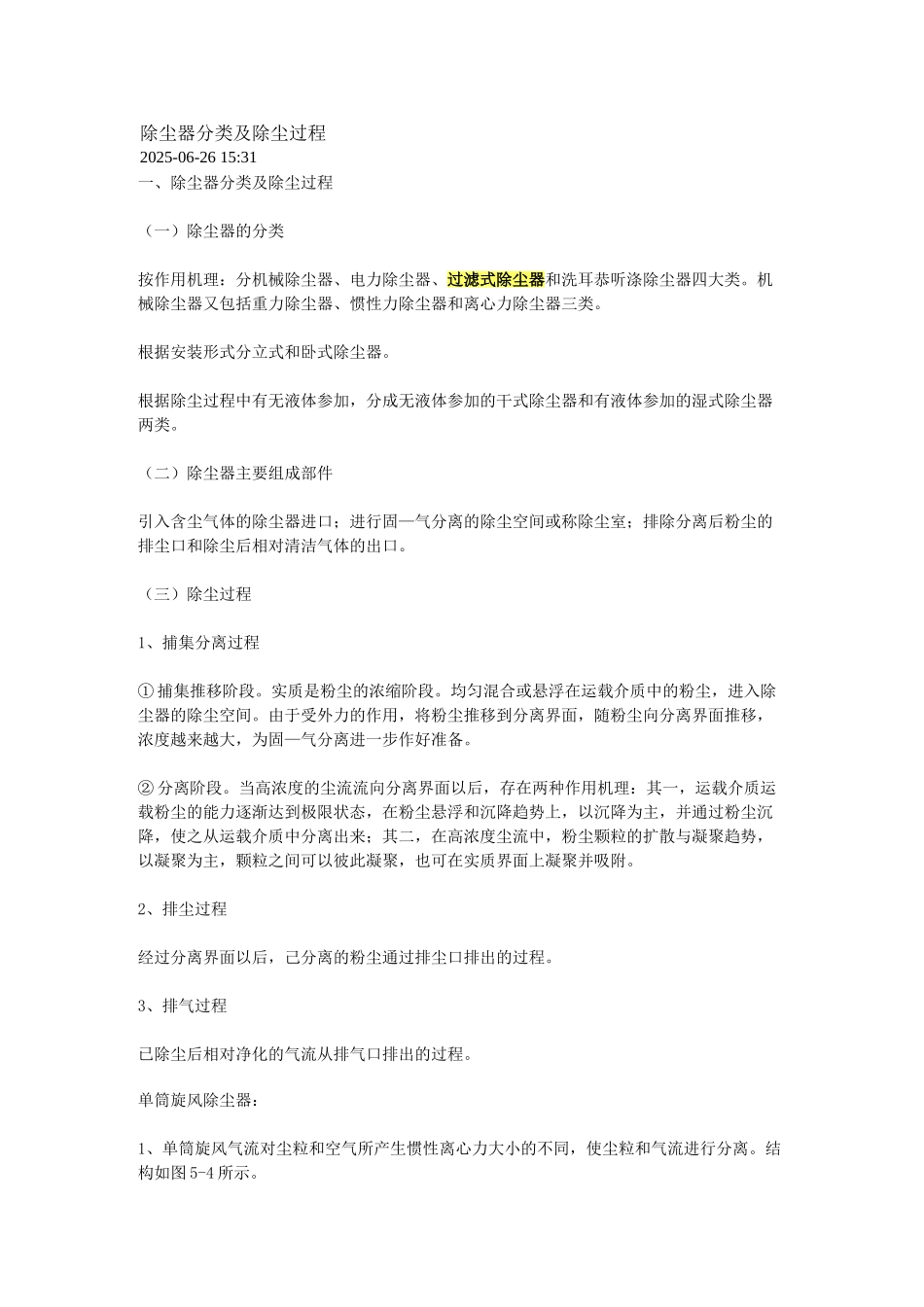

除尘器分类及除尘过程_第1页
1/8

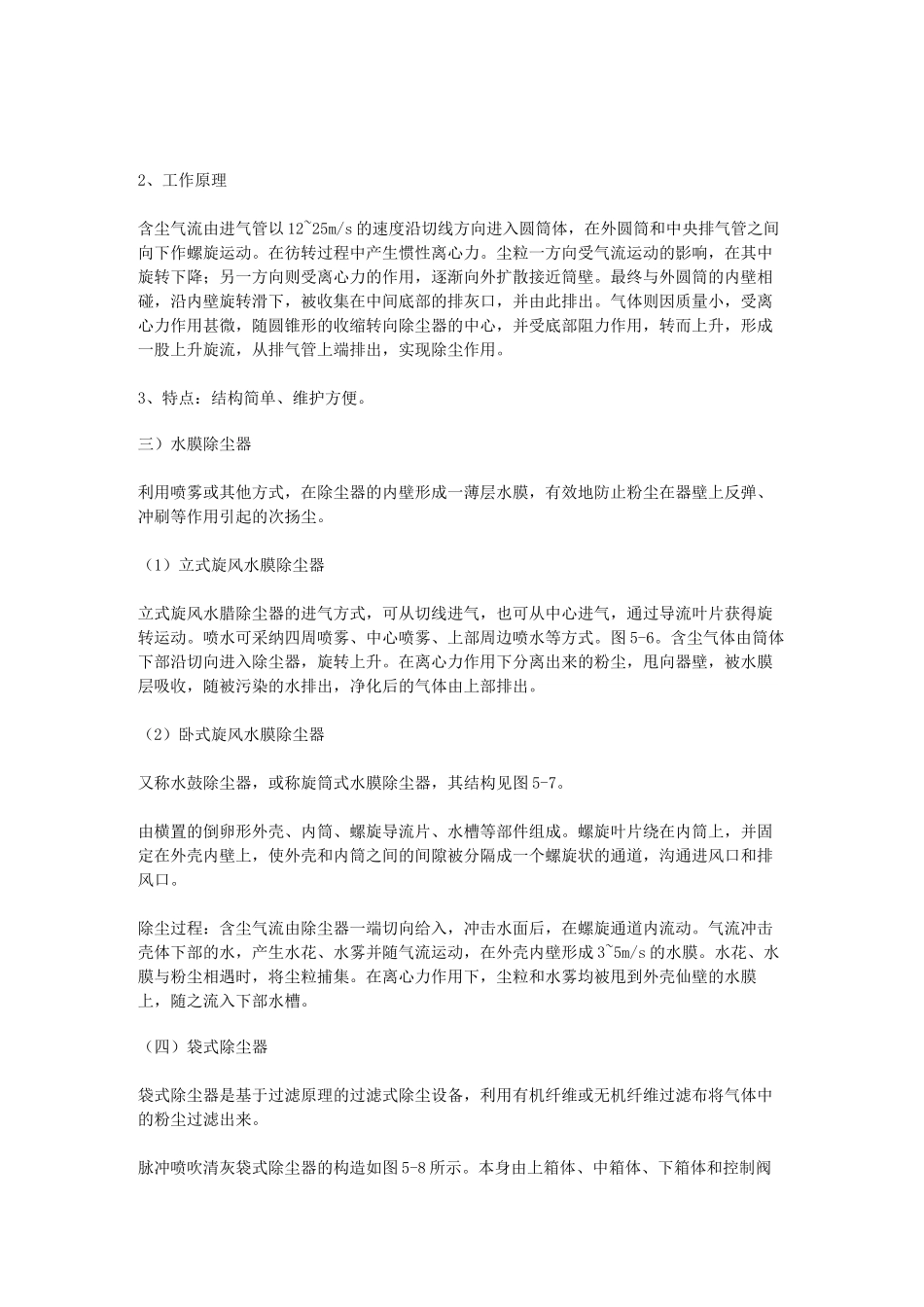

除尘器分类及除尘过程_第2页
2/8

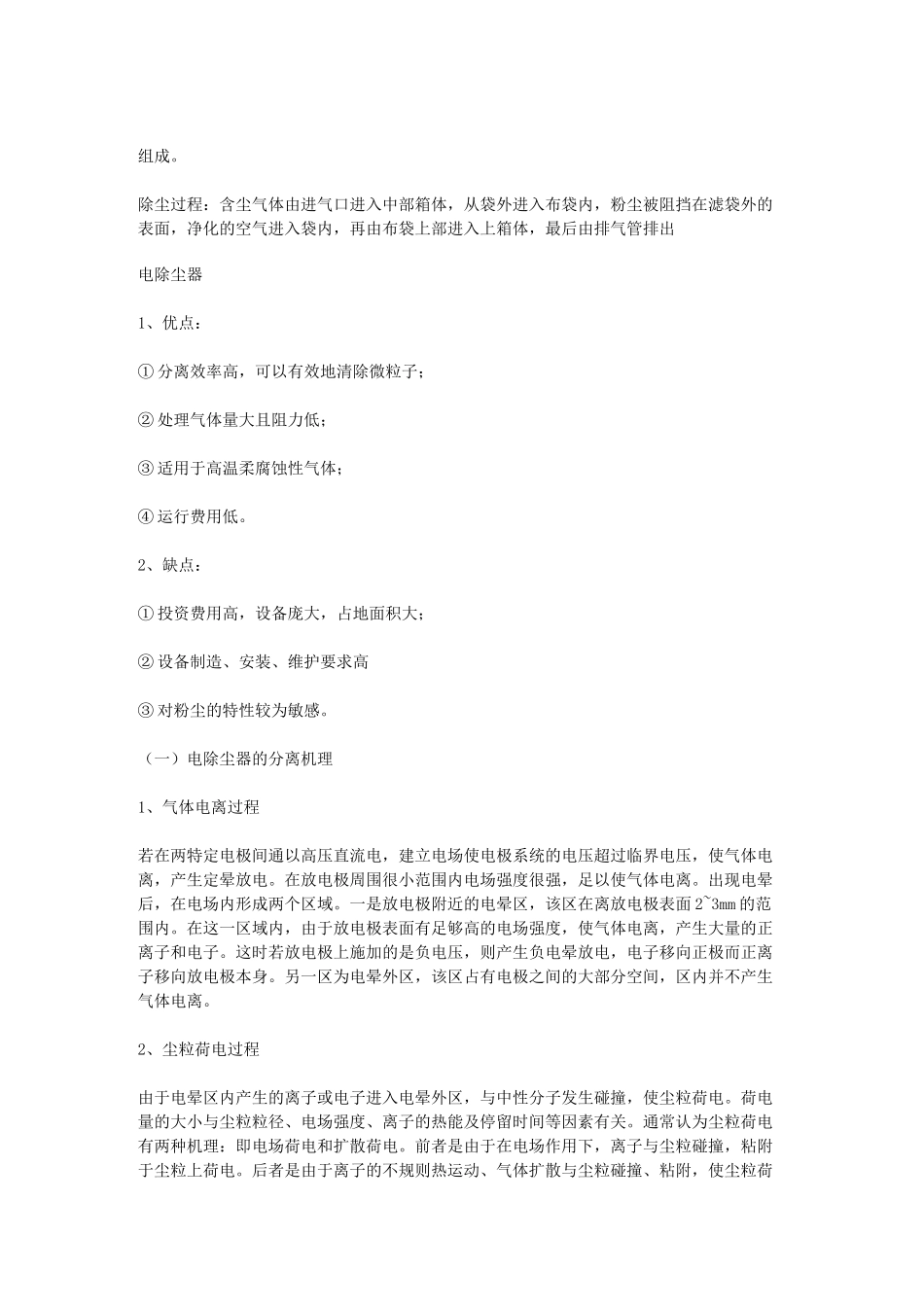

除尘器分类及除尘过程_第3页
3/8
除尘器分类及除尘过程2025-06-26 15:31一、除尘器分类及除尘过程 (一)除尘器的分类 按作用机理:分机械除尘器、电力除尘器、过滤式除尘器和洗耳恭听涤除尘器四大类。机械除尘器又包括重力除尘器、惯性力除尘器和离心力除尘器三类。 根据安装形式分立式和卧式除尘器。 根据除尘过程中有无液体参加,分成无液体参加的干式除尘器和有液体参加的湿式除尘器两类。 (二)除尘器主要组成部件 引入含尘气体的除尘器进口;进行固—气分离的除尘空间或称除尘室;排除分离后粉尘的排尘口和除尘后相对清洁气体的出口。 (三)除尘过程 1、捕集分离过程 ① 捕集推移阶段。实质是粉尘的浓缩阶段。均匀混合或悬浮在运载介质中的粉尘,进入除尘器的除尘空间。由于受外力的作用,将粉尘推移到分离界面,随粉尘向分离界面推移,浓度越来越大,为固—气分离进一步作好准备。 ② 分离阶段。当高浓度的尘流流向分离界面以后,存在两种作用机理:其一,运载介质运载粉尘的能力逐渐达到极限状态,在粉尘悬浮和沉降趋势上,以沉降为主,并通过粉尘沉降,使之从运载介质中分离出来;其二,在高浓度尘流中,粉尘颗粒的扩散与凝聚趋势,以凝聚为主,颗粒之间可以彼此凝聚,也可在实质界面上凝聚并吸附。 2、排尘过程 经过分离界面以后,己分离的粉尘通过排尘口排出的过程。 3、排气过程 已除尘后相对净化的气流从排气口排出的过程。 单筒旋风除尘器: 1、单筒旋风气流对尘粒和空气所产生惯性离心力大小的不同,使尘粒和气流进行分离。结构如图 5-4 所示。 2、工作原理 含尘气流由进气管以 12~25m/s 的速度沿切线方向进入圆筒体,在外圆筒和中央排气管之间向下作螺旋运动。在彷转过程中产生惯性离心力。尘粒一方向受气流运动的影响,在其中旋转下降;另一方向则受离心力的作用,逐渐向外扩散接近筒壁。最终与外圆筒的内壁相碰,沿内壁旋转滑下,被收集在中间底部的排灰口,并由此排出。气体则因质量小,受离心力作用甚微,随圆锥形的收缩转向除尘器的中心,并受底部阻力作用,转而上升,形成一股上升旋流,从排气管上端排出,实现除尘作用。 3、特点:结构简单、维护方便。三)水膜除尘器 利用喷雾或其他方式,在除尘器的内壁形成一薄层水膜,有效地防止粉尘在器壁上反弹、冲刷等作用引起的次扬尘。 (1)立式旋风水膜除尘器 立式旋风水腊除尘器的进气方式,可从切线进气,也可从中心进气,通过导流叶片获得旋转运动。喷水可采纳四周喷雾、中心...
