非标机械设计5年总结

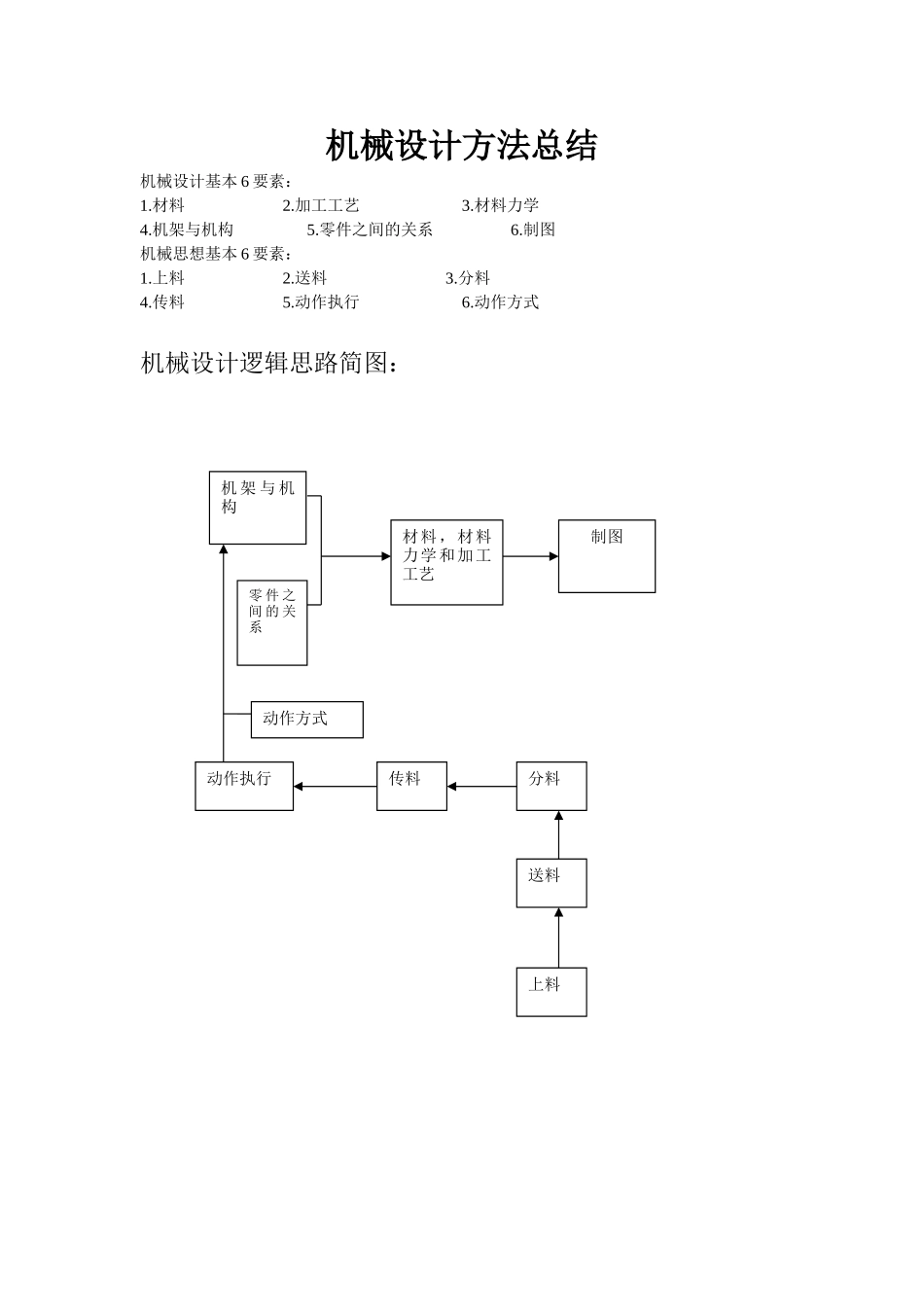

机械设计方法总结机械设计基本 6 要素：1.材料 2.加工工艺 3.材料力学 4.机架与机构 5.零件之间的关系 6.制图机械思想基本 6 要素：1.上料 2.送料 3.分料 4.传料 5.动作执行 6.动作方式机械设计逻辑思路简图： 机 架 与 机构零 件 之间 的 关系制图材料，材料力学和加工工艺动作执行动作方式传料分料送料上料1.材料A.非金属材料：1． 红（黑）电木———支架2． 透明亚克力（有机玻璃）3． 白（黑）塞钢———放置产品4． 铁氟龙———放置产品，不伤产品5． 硅胶———耐高温 ABS（塑胶） POM———小齿轮 聚胺脂———耐摩擦（压纸轮），弹力很小6．胶 硅胶———耐摩擦，有一点弹性（腹膜架） 橡胶———耐摩擦（有较大弹力） 优力胶（弹力胶）———耐摩擦，有很大弹力（传墨棒）7．石棉———隔热 隔热板 8．尼龙———齿轮（降低噪音）9．PVC（管，接头，阀），PP，钢化玻璃10．三叉胶条（镶嵌有机玻璃），衬带（修饰），纤维布11．密封：A.生料带，密封胶（耐腐蚀），玻璃胶（防水），PVC 胶（粘性）; B.氟橡胶,PEEK,PVDF,三元乙炳胶,OVA 胶条 例外:铁氟龙胶布(耐高温),喉箍,肘夹(快速夹) ,拉紧扣(快速夹)B.金属材料1．铁灰铸铁:HT200,HT250(机架,齿轮,摩擦滑块)技术要求：铸件表面无冷隔，裂纹，缩孔，穿透性缺陷和严重的残缺缺陷（如欠铸和机械损伤）球墨铸铁:QT600-3,QT700-2(抗拉强度高,耐磨),QT250(油棒限位套)可煅铸铁:KTB350-04S136H（不锈铁）冷扎板———镀锌板（SPGC）热扎板2．钢碳素结构钢：Q235A=A3（焊件，结构件）优质结构钢：10#（韧性高，可做支撑件），45#（齿轮，轴，蜗杆等），65Mn（弹簧）低合金高强度结构钢：Q295A合金结构钢：40Cr，45Cr（齿轮，轴，曲轴，摩擦滑块），镀铬棒型钢：冷拉圆钢（方钢，角钢，扁钢），屈服极限高，塑性差例外：角铁，角铝钢管：普通钢管，焊接钢管，无缝钢管不锈钢：SUS304，SUS316（板，块）3．铜锡青铜（铸造），非常耐磨黄铜（H62）4．铝及铝合金AL6061（块，板）铸造铝合金（机壳）2．加工工艺铣床（铣刀）镗孔，绞孔；钻床（钻头）；手电钻车床（车刀）；刨床；切割机————磨床线切割（慢走丝），火花机精雕加工；数控加工铸造（支架）滚板机；冲床；焊接表面处理：砂，擦，抛，磨铁（钢）：高频淬火，调质处理，热处理（HRC55-58 度），冷处理，自然时效，人工时效，表面黑色，镀铬，电泳，烤漆（亮白，光滑电脑白漆，皱纹白，暖灰...
