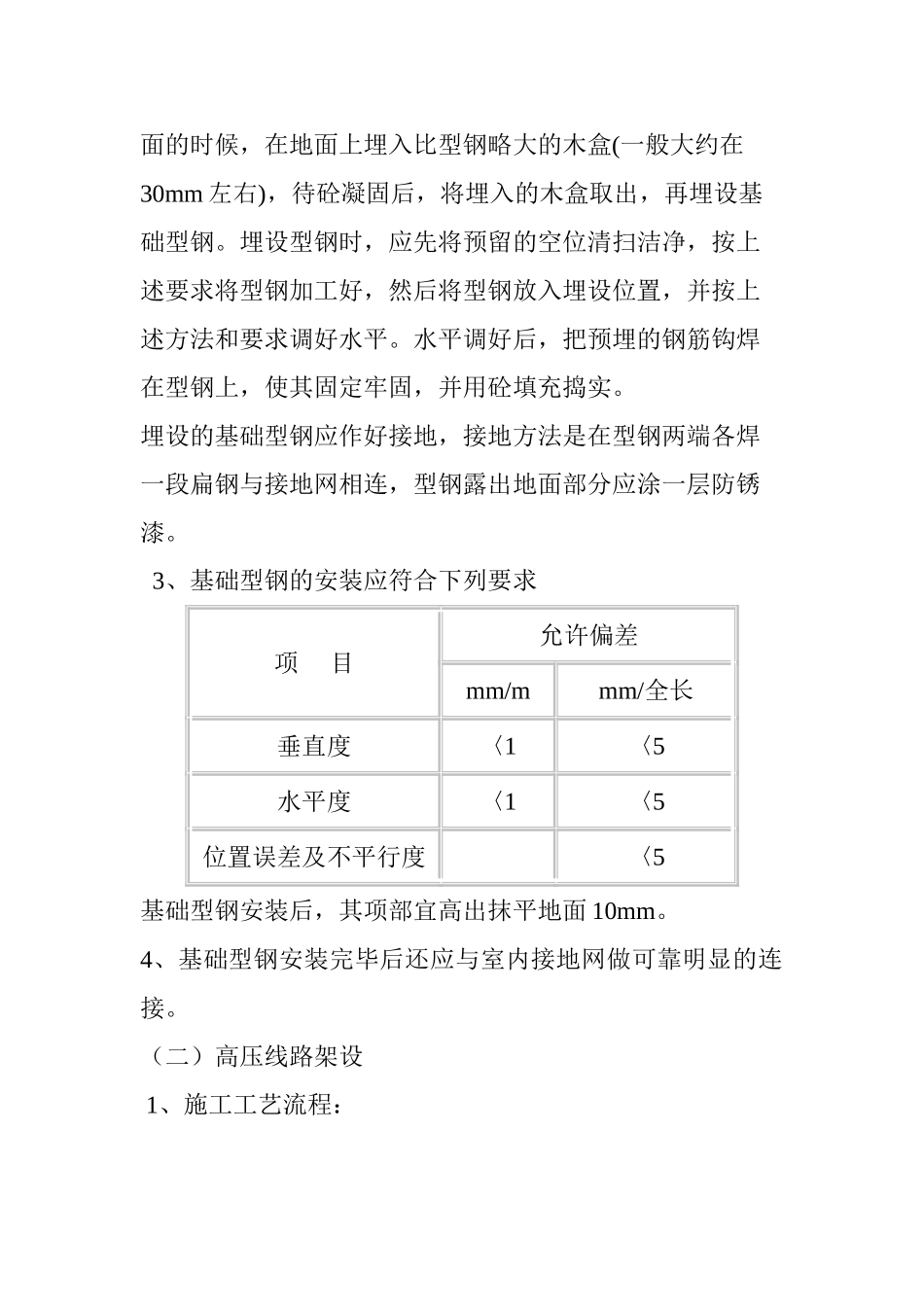

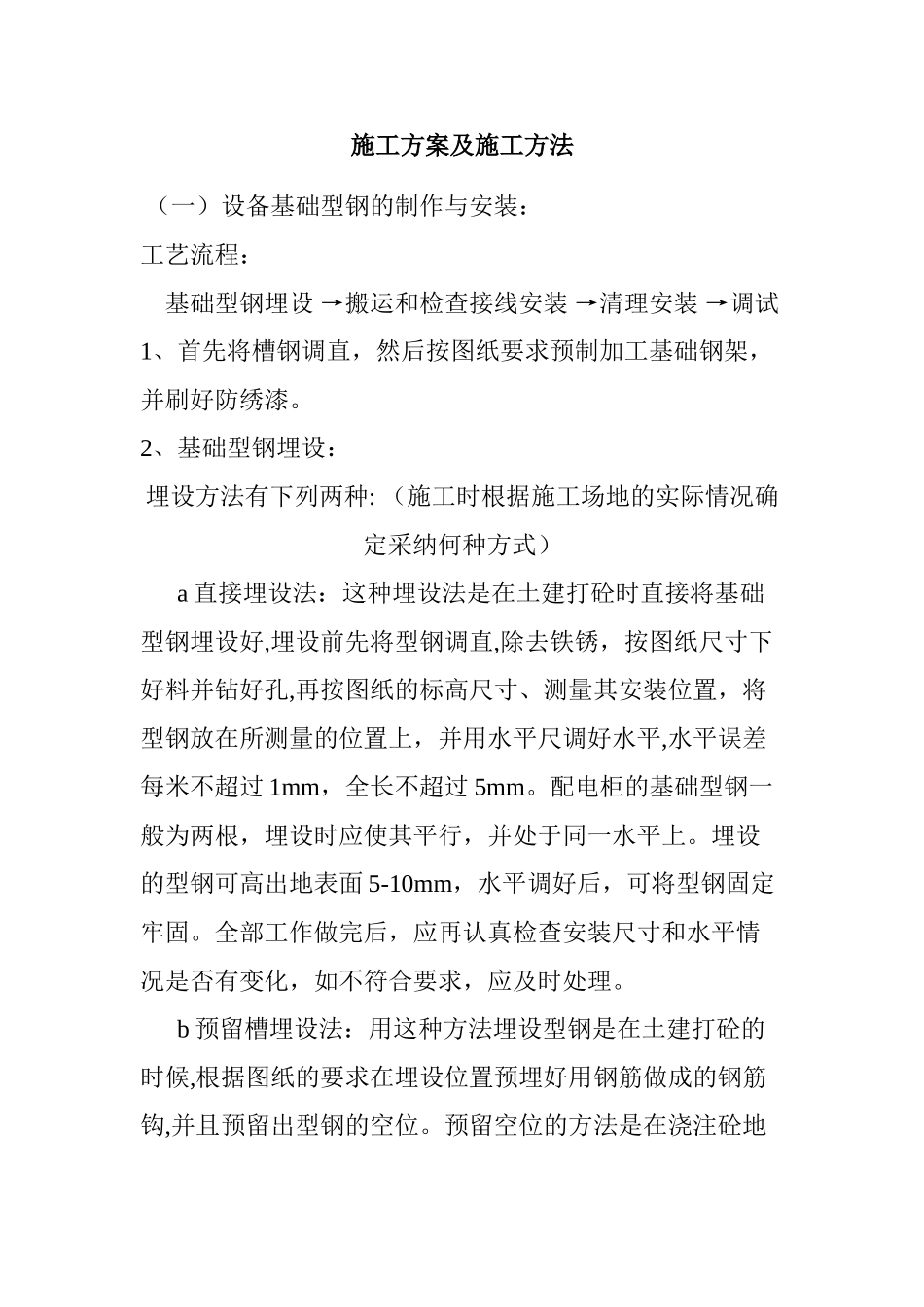

施工方案及施工方法 （一）设备基础型钢的制作与安装：工艺流程：基础型钢埋设 →搬运和检查接线安装 →清理安装 →调试1、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。2、基础型钢埋设：埋设方法有下列两种: （施工时根据施工场地的实际情况确定采纳何种方式）a 直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好,埋设前先将型钢调直,除去铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过 1mm，全长不超过 5mm。配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。埋设的型钢可高出地表面 5-10mm，水平调好后，可将型钢固定牢固。全部工作做完后，应再认真检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。b 预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并且预留出型钢的空位。预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒(一般大约在30mm 左右)，待砼凝固后，将埋入的木盒取出，再埋设基础型钢。埋设型钢时，应先将预留的空位清扫洁净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。水平调好后，把预埋的钢筋钩焊在型钢上，使其固定牢固，并用砼填充捣实。埋设的基础型钢应作好接地，接地方法是在型钢两端各焊一段扁钢与接地网相连，型钢露出地面部分应涂一层防锈漆。3、基础型钢的安装应符合下列要求项 目允许偏差mm/mmm/全长垂直度〈1〈5水平度〈1〈5位置误差及不平行度 〈5基础型钢安装后，其项部宜高出抹平地面 10mm。4、基础型钢安装完毕后还应与室内接地网做可靠明显的连接。（二）高压线路架设 1、施工工艺流程： 2、杆塔的组装： 电杆结构根开允许偏差值+30mm，-30mm。电杆结构面与横线路方向担转允许偏差值 30mm，双立柱杆塔横担在主柱连接处的高差允许偏差值 5%0，直线横杆塔结构允许偏差值 3%0，直线杆结构中心与中心桩间横线路方向位移允许偏差值 50mm，转角塔结构中心与中心桩见顺线路方向位移允许偏差值 50mm。塔材的弯曲度应按现行的国家标准《输电线路铁塔制造技术条件》的规定验收。塔杆组立必须有完整的施工设计。杆塔部件组装有困难是应查明原因，严禁强行组装。 螺杆应与结构面垂直，不应有间隙。螺栓紧好后，螺杆丝各露足够的...
