黑龙江商业大厦深基坑支护结构设计方案钢板桩韩东

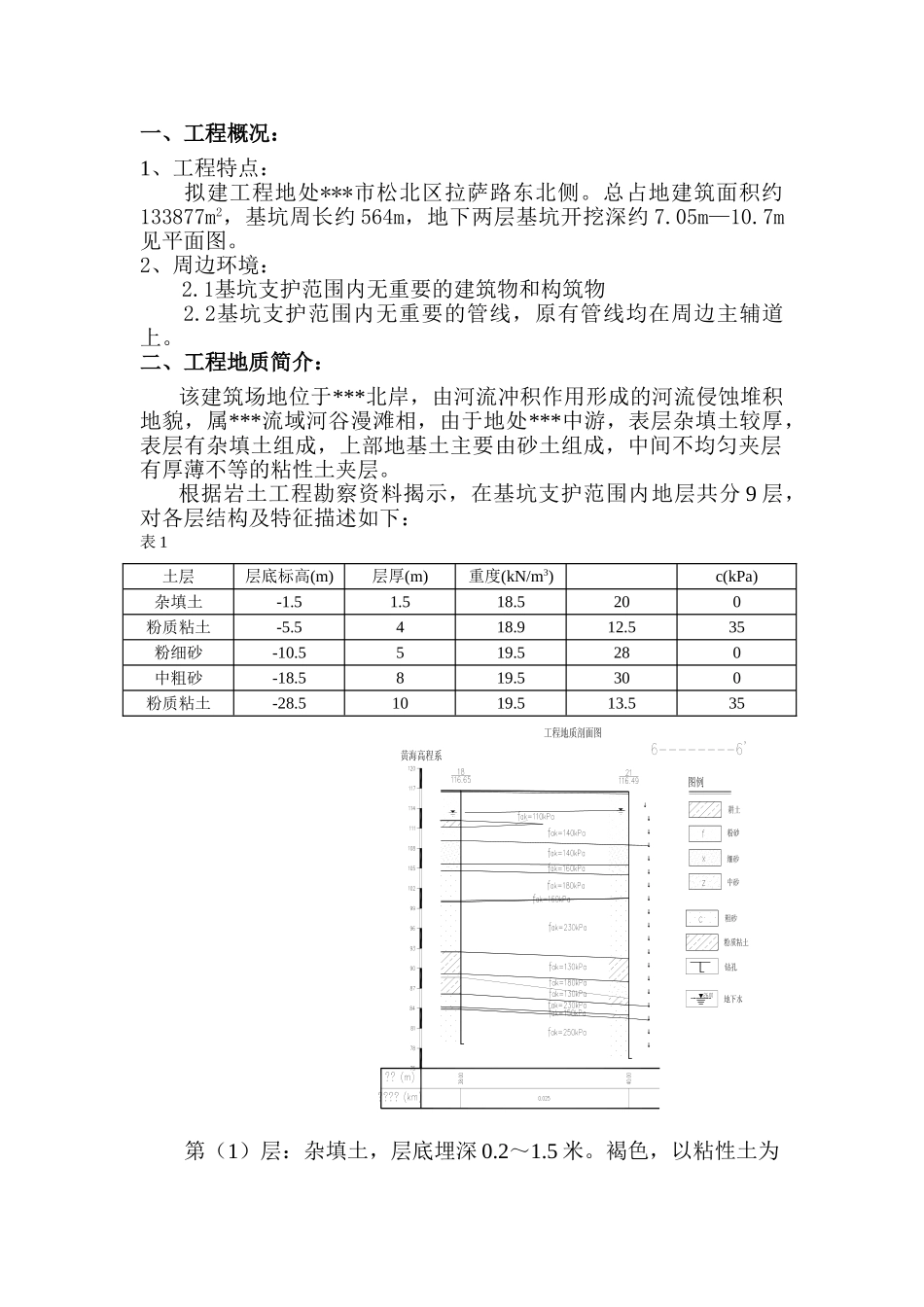

一、工程概况：1、工程特点：拟建工程地处***市松北区拉萨路东北侧。总占地建筑面积约133877m2，基坑周长约 564m，地下两层基坑开挖深约 7.05m—10.7m见平面图。2、周边环境：2.1基坑支护范围内无重要的建筑物和构筑物2.2基坑支护范围内无重要的管线，原有管线均在周边主辅道上。二、工程地质简介：该建筑场地位于***北岸，由河流冲积作用形成的河流侵蚀堆积地貌，属***流域河谷漫滩相，由于地处***中游，表层杂填土较厚，表层有杂填土组成，上部地基土主要由砂土组成，中间不均匀夹层有厚薄不等的粘性土夹层。根据岩土工程勘察资料揭示，在基坑支护范围内地层共分 9 层，对各层结构及特征描述如下： 表 1土层层底标高(m)层厚(m)重度(kN/m3)c(kPa)杂填土-1.51.518.5200粉质粘土-5.5418.912.535粉细砂-10.5519.5280中粗砂-18.5819.5300粉质粘土-28.51019.513.535第（1）层：杂填土，层底埋深 0.2～1.5 米。褐色，以粘性土为主,见植物根系。第（2）层：粉砂，层底埋深 3.3～10.0 米。黄褐色，湿-饱和，松散，砂质一般，分选性一般。第（2-1）层：粉质粘土，层底埋深 2.0～7.0 米。褐色，软塑，韧性低，干强度中等，中压缩性。第（3）层：细砂，层底埋深 10.0～14.0 米。灰褐色，饱和，稍密，砂质一般，分选性一般。第（4）层：中砂，层底埋深 11.0～15.5 米。灰色，饱和，中密，砂质较纯，分选性一般，主要矿物成分为长石、石英。第（4-1）层：粉质粘土，仅见于 11 号钻孔，层底埋深 12.2 米。灰色，软塑，韧性低，干强度中等，中等压缩性。第（5）层：粗砂，层底埋深 13.5～19.0 米。灰色，饱和，中密，砂质较纯，分选性一般，主要矿物成分为长石、石英。第（6）层：粉质粘土，层底埋深 13.7～20.3 米。灰色，可塑，韧性低，干强度中等，中等压缩性。第（7）层：粗砂，层底埋深 18.5～22.5 米。灰色，饱和，密实，砂质较纯，分选性一般，主要矿物成分为长石、石英。三、水文地质条件场地水文地质条件概况场地地貌属于***漫滩，地下水为第四纪松散岩类孔隙潜水，主要为大气降水、地表水补给，以蒸发为主要排泄方式，地下水赋存于下部的中、粗砂层中，水量充足，分布稳定。地下水位埋深较浅，勘察期间厂区厂区地下水静止水位 5.0~6.80m。该场地临近***，场区地下水与***水系密切联系，由于含水层的渗透系数和径流条件好，因此本场地与***形成了互补的补给和排泄条件。地下水动态变化规律为：7～9 月份为丰水期，水位上升...
