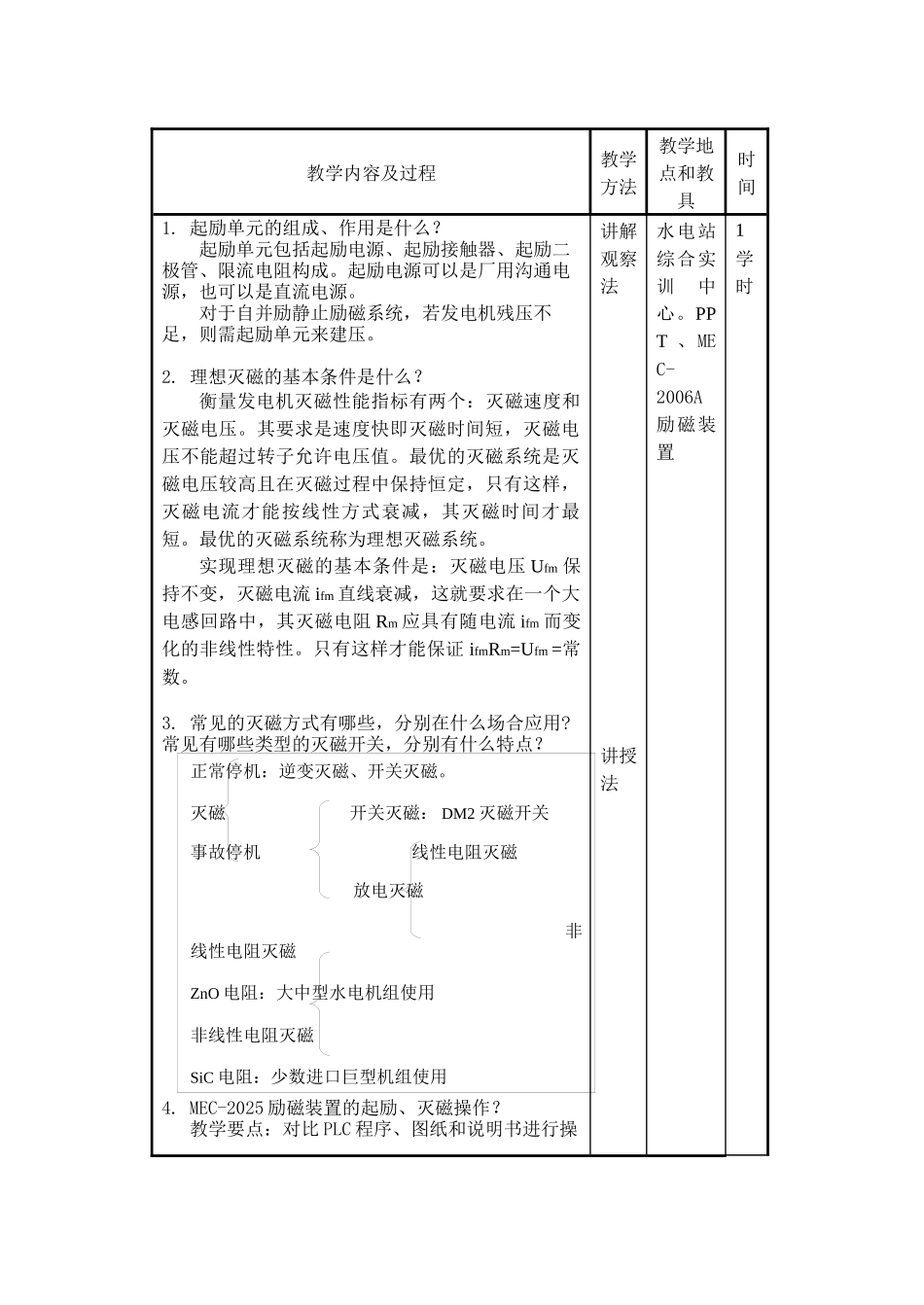

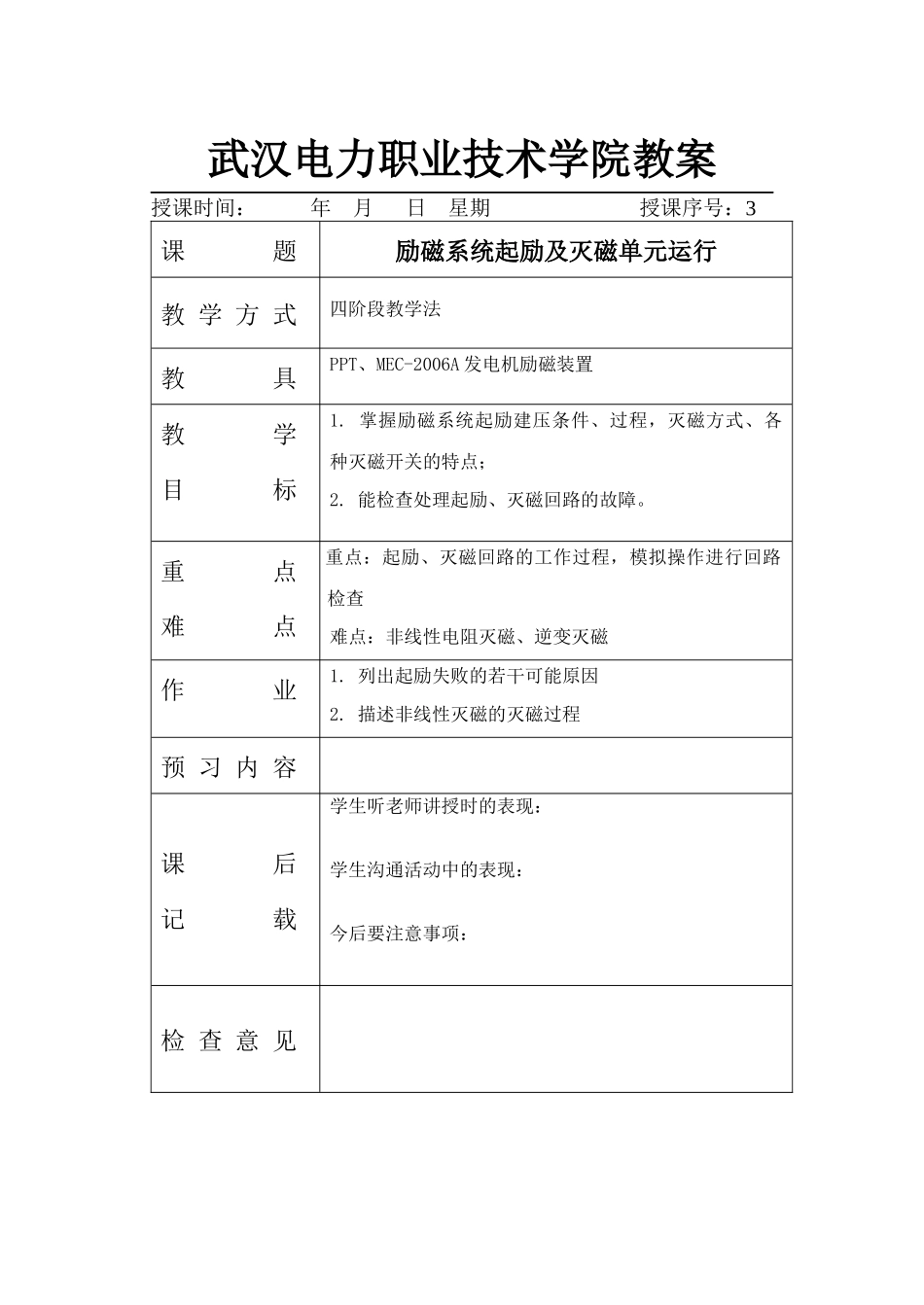

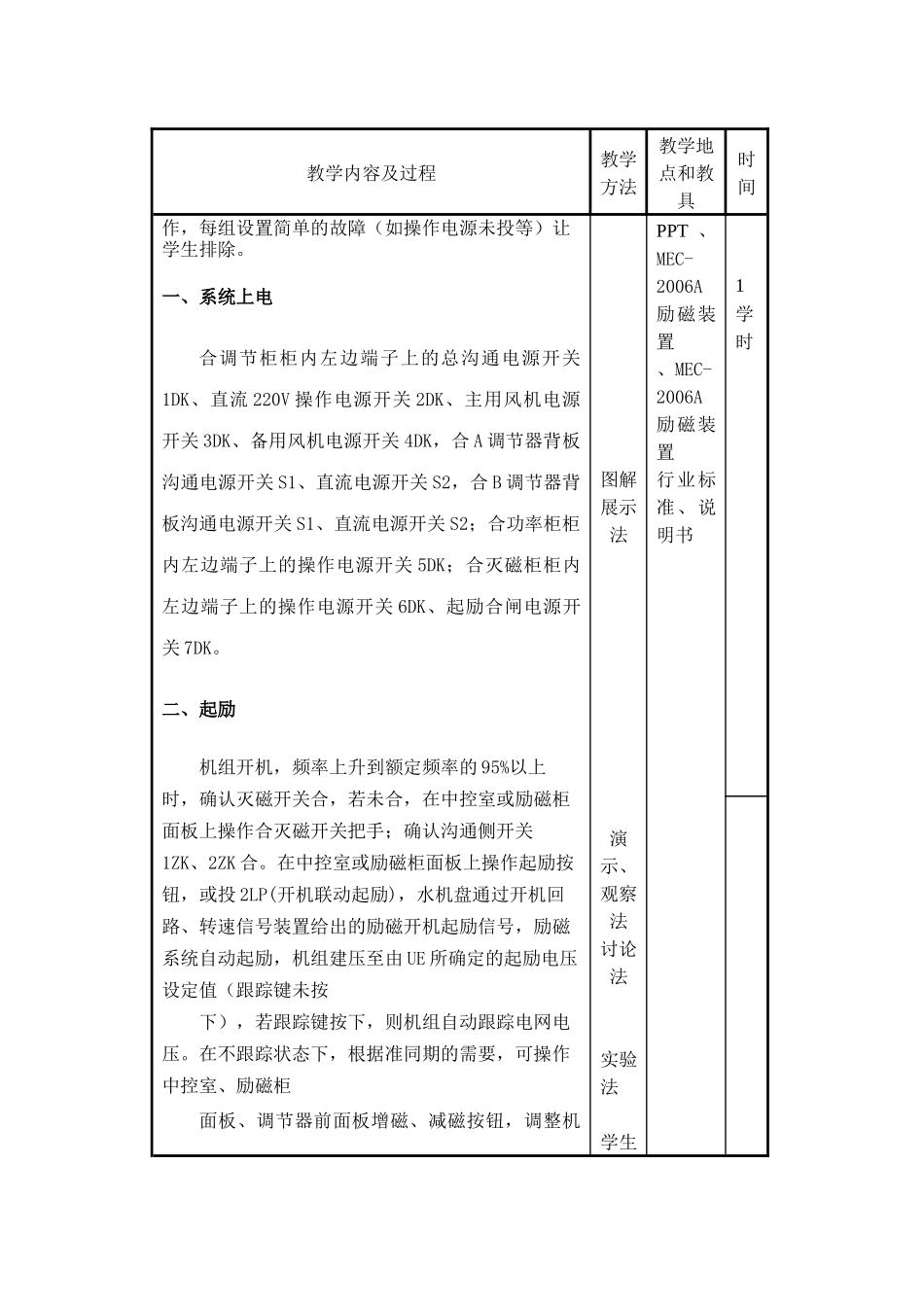

武汉电力职业技术学院教案授课时间： 年 月 日 星期 授课序号：3 课 题励磁系统起励及灭磁单元运行教 学 方 式四阶段教学法教 具PPT、MEC-2006A 发电机励磁装置教 学目 标1. 掌握励磁系统起励建压条件、过程，灭磁方式、各种灭磁开关的特点；2. 能检查处理起励、灭磁回路的故障。重 点难 点重点：起励、灭磁回路的工作过程，模拟操作进行回路检查难点：非线性电阻灭磁、逆变灭磁作 业1. 列出起励失败的若干可能原因2. 描述非线性灭磁的灭磁过程预 习 内 容课 后记 载学生听老师讲授时的表现：学生沟通活动中的表现：今后要注意事项：检 查 意 见正常停机：逆变灭磁、开关灭磁。灭磁 开关灭磁： DM2 灭磁开关 事故停机 线性电阻灭磁 放电灭磁 非线性电阻灭磁ZnO 电阻：大中型水电机组使用 非线性电阻灭磁SiC 电阻：少数进口巨型机组使用教学内容及过程教学方法教学地点和教具时间1. 起励单元的组成、作用是什么？ 起励单元包括起励电源、起励接触器、起励二极管、限流电阻构成。起励电源可以是厂用沟通电源，也可以是直流电源。对于自并励静止励磁系统，若发电机残压不足，则需起励单元来建压。2. 理想灭磁的基本条件是什么？衡量发电机灭磁性能指标有两个：灭磁速度和灭磁电压。其要求是速度快即灭磁时间短，灭磁电压不能超过转子允许电压值。最优的灭磁系统是灭磁电压较高且在灭磁过程中保持恒定，只有这样，灭磁电流才能按线性方式衰减，其灭磁时间才最短。最优的灭磁系统称为理想灭磁系统。实现理想灭磁的基本条件是：灭磁电压 Ufm 保持不变，灭磁电流 ifm 直线衰减，这就要求在一个大电感回路中，其灭磁电阻 Rm 应具有随电流 ifm 而变化的非线性特性。只有这样才能保证 ifmRm=Ufm =常数。3. 常见的灭磁方式有哪些，分别在什么场合应用? 常见有哪些类型的灭磁开关，分别有什么特点？ 4. MEC-2025 励磁装置的起励、灭磁操作？ 教学要点：对比 PLC 程序、图纸和说明书进行操讲解观察法讲授法水电站综合实训中心。PPT 、MEC-2006A励磁装置 1学时教学内容及过程教学方法教学地点和教具时间作，每组设置简单的故障（如操作电源未投等）让学生排除。一、系统上电合调节柜柜内左边端子上的总沟通电源开关1DK、直流 220V 操作电源开关 2DK、主用风机电源开关 3DK、备用风机电源开关 4DK，合 A 调节器背板沟通电源开关 S1、直流电源开关 S2，合 B 调节器背板沟通电源开关 S1...
