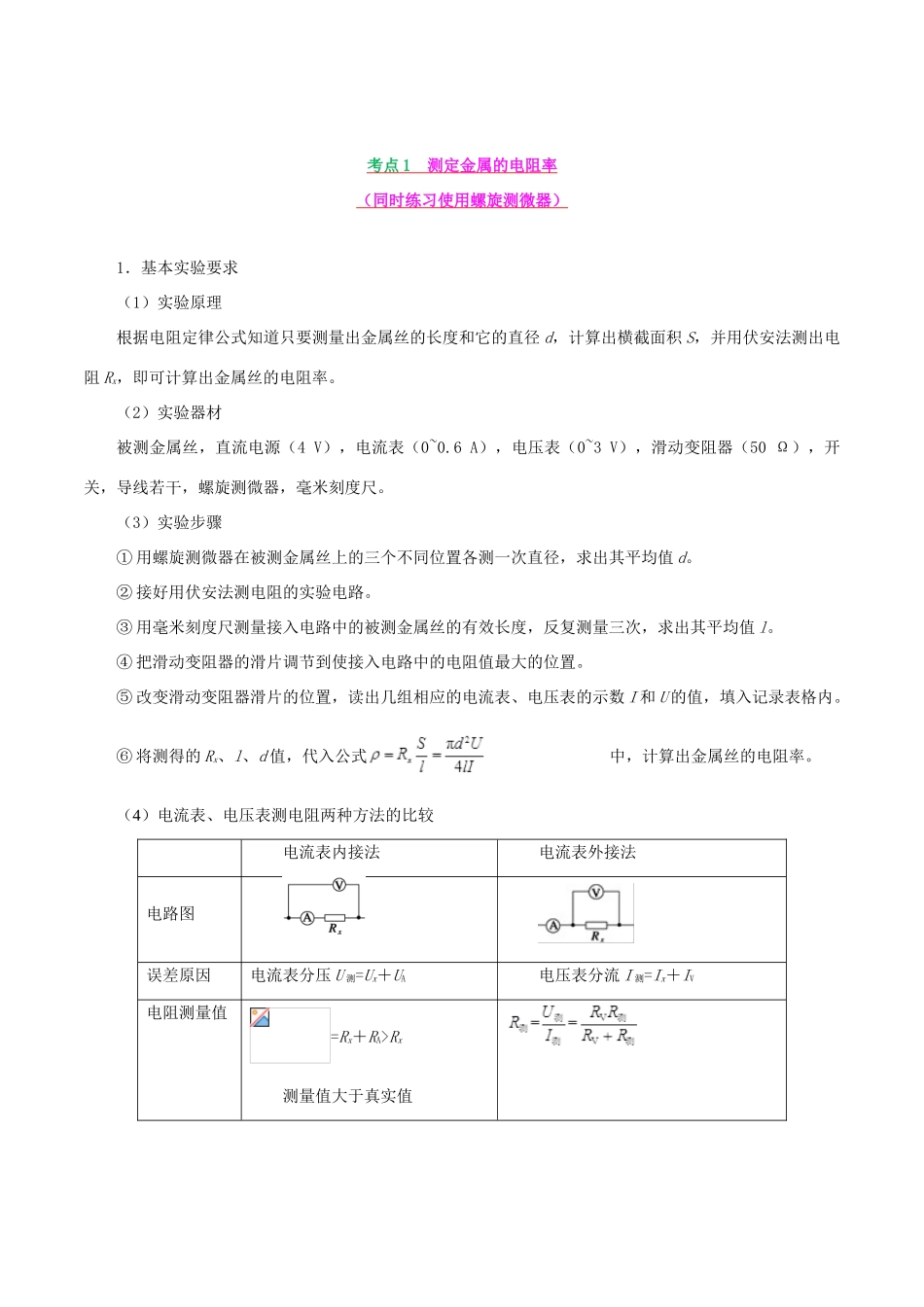

专题 15 电学实验核心考点考纲要求实验八：测定金属的电阻率(同时练习使用螺旋测微器)实验九：描绘小电珠的伏安特性曲线实验十：测定电源的电动势和内阻实验十一：练习使用多用电表实验十二：传感器的简单使用1．要求会正确使用的仪器主要有：游标卡尺、螺旋测微器、电流表、电压表、多用电表、滑动变阻器、电阻箱等2．要求认识误差问题在实验中的重要考点 1 测定金属的电阻率 （同时练习使用螺旋测微器）1．基本实验要求（1）实验原理根据电阻定律公式知道只要测量出金属丝的长度和它的直径 d，计算出横截面积 S，并用伏安法测出电阻 Rx，即可计算出金属丝的电阻率。（2）实验器材被测金属丝，直流电源（4 V），电流表（0~0.6 A），电压表（0~3 V），滑动变阻器（50 Ω），开关，导线若干，螺旋测微器，毫米刻度尺。（3）实验步骤① 用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值 d。② 接好用伏安法测电阻的实验电路。③ 用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值 l。④ 把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置。⑤ 改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数 I 和 U 的值，填入记录表格内。⑥ 将测得的 Rx、l、d 值，代入公式中，计算出金属丝的电阻率。（4）电流表、电压表测电阻两种方法的比较电流表内接法电流表外接法电路图误差原因电流表分压 U 测=Ux＋UA电压表分流 I 测=Ix＋IV电阻测量值=Rx＋RA>Rx测量值大于真实值时，用电流表内接法。③ 实验试探法：按图接好电路，让电压表一根接线柱 P 先后与 a、b 处接触一下，如果电压表的示数有较大变化，而电流表示数变化不大，则可采用电流表外接法；如果电流表示数有较大的变化，而电压表示数变化不大，则可采用电流表内接法。（2）注意事项① 先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量。② 电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法。③ 电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验...
