可编程控制技术期末考试试卷

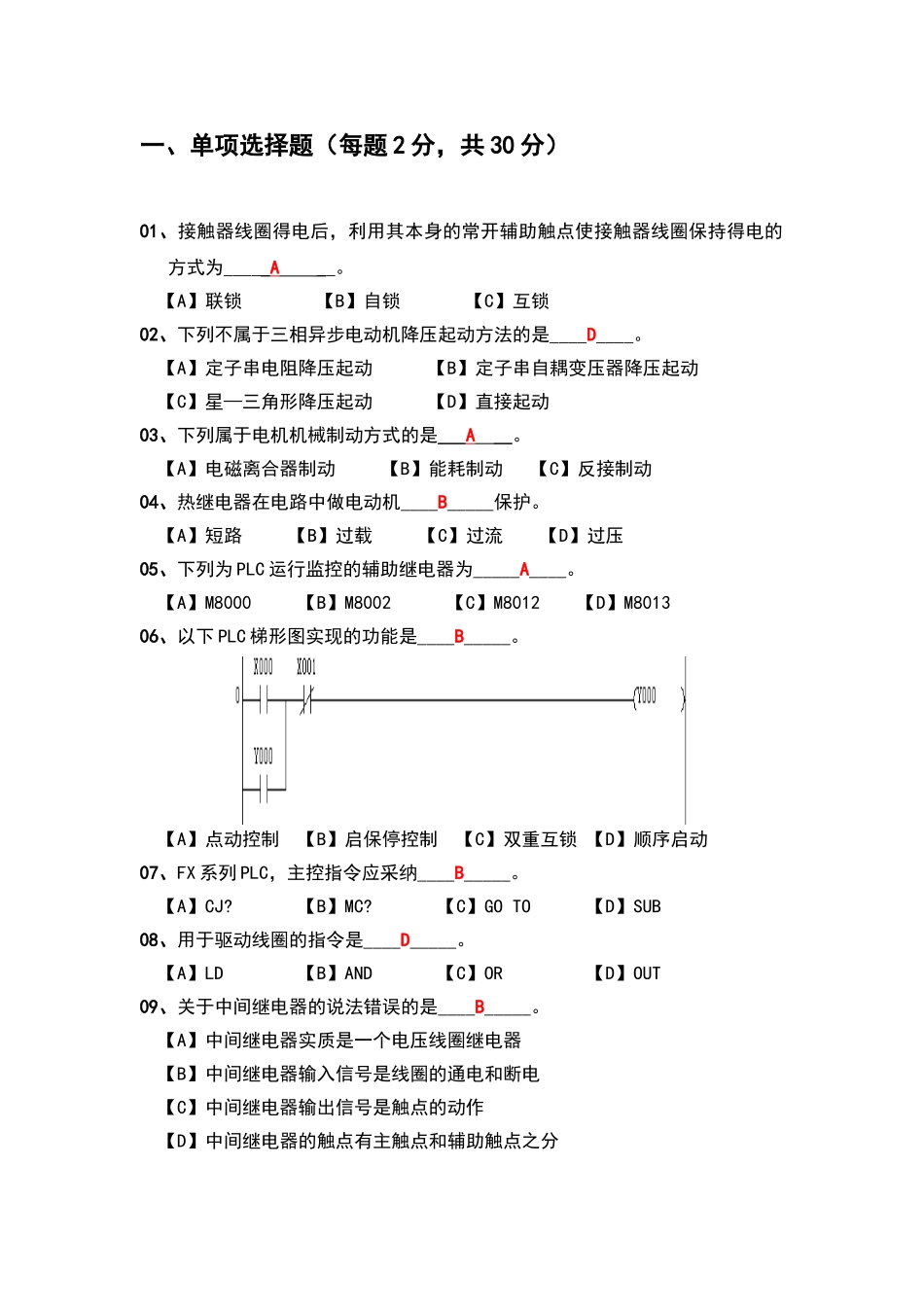

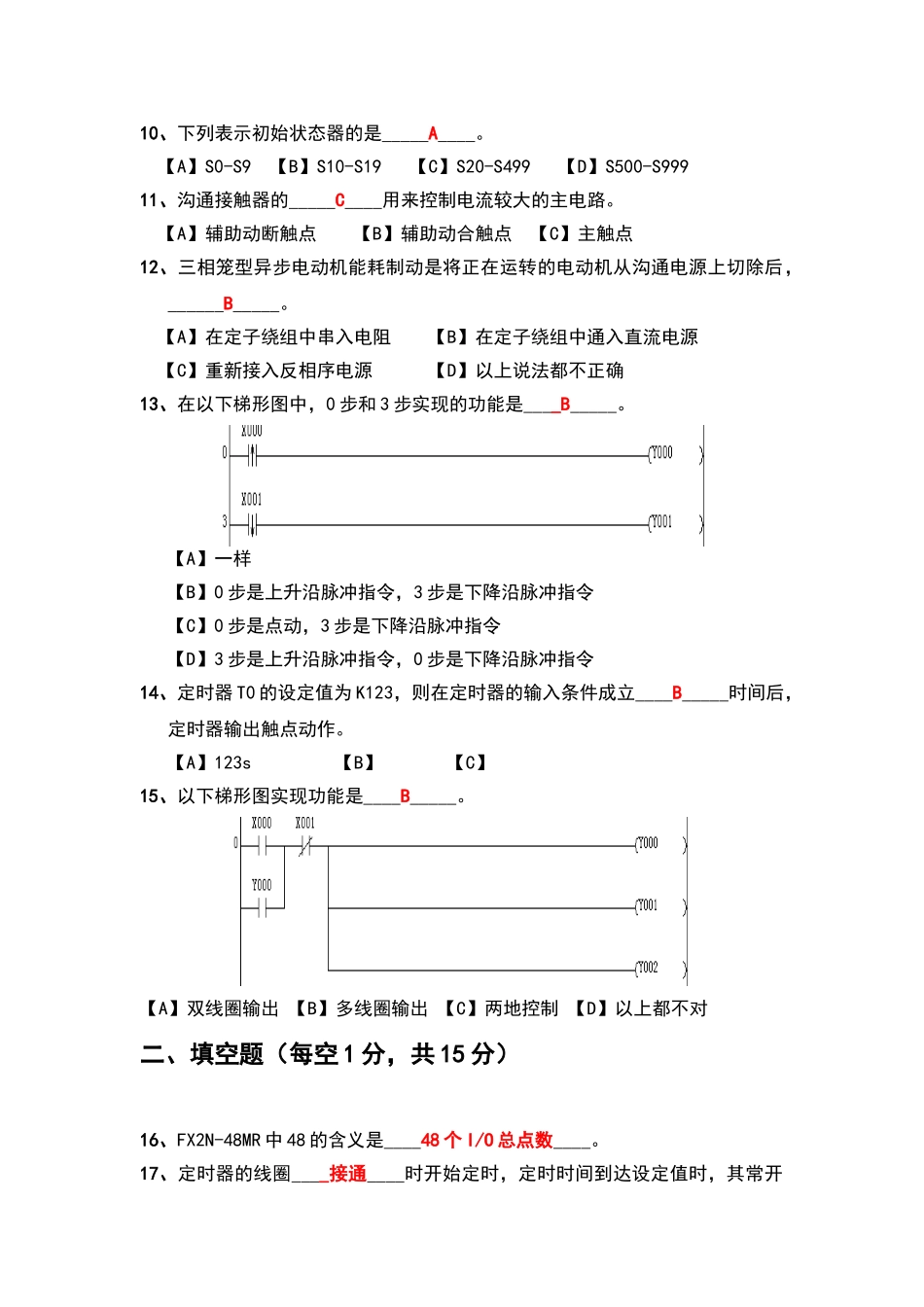

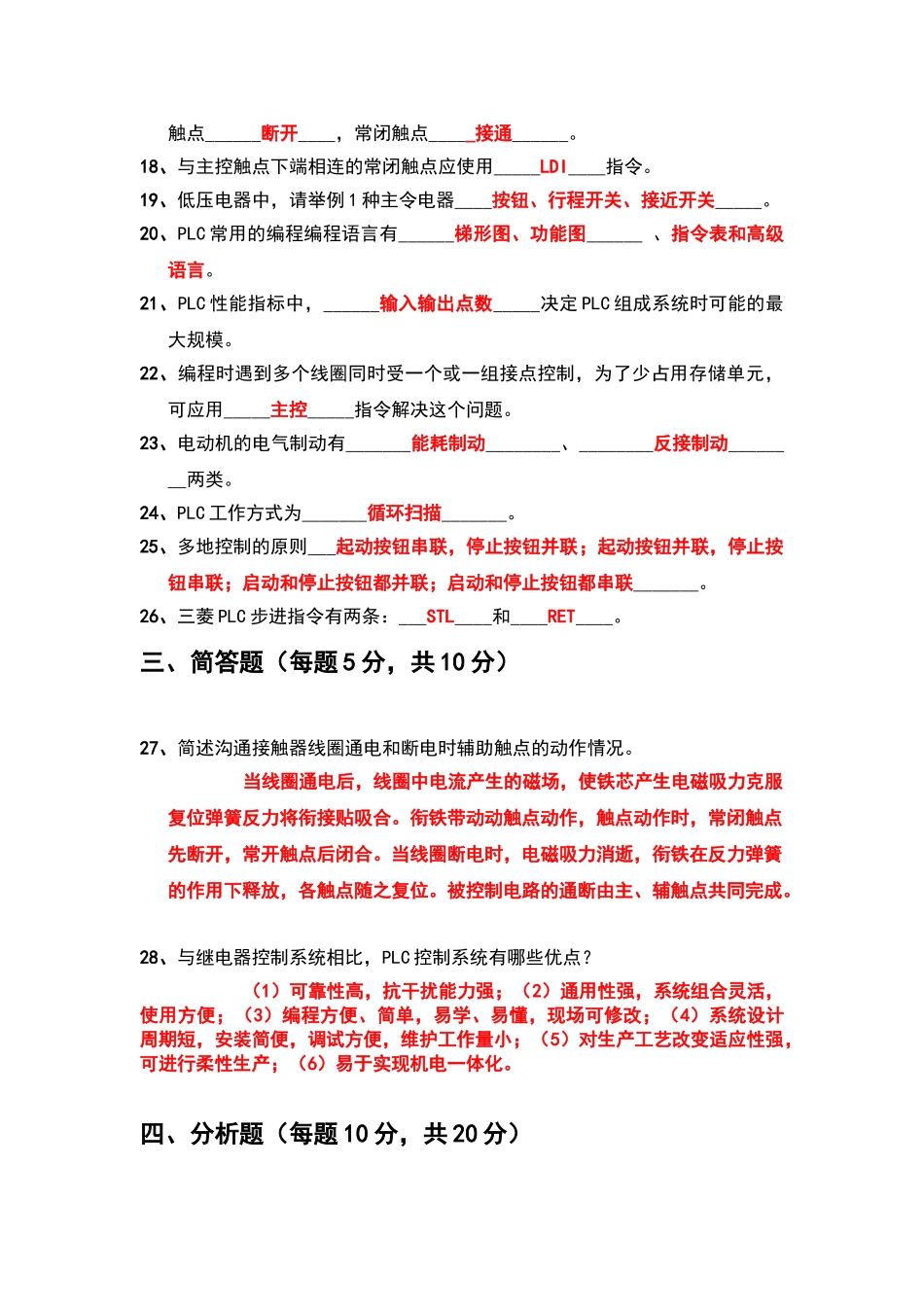

一、单项选择题（每题 2 分，共 30 分）01、接触器线圈得电后，利用其本身的常开辅助触点使接触器线圈保持得电的方式为_____ A _ _。【A】联锁 【B】自锁 【C】互锁02、下列不属于三相异步电动机降压起动方法的是____D____。【A】定子串电阻降压起动 【B】定子串自耦变压器降压起动【C】星—三角形降压起动 【D】直接起动03、下列属于电机机械制动方式的是___ A __ 。【A】电磁离合器制动 【B】能耗制动 【C】反接制动04、热继电器在电路中做电动机____B_____保护。【A】短路 【B】过载 【C】过流 【D】过压05、下列为 PLC 运行监控的辅助继电器为_____A____。【A】M8000 【B】M8002 【C】M8012 【D】M801306、以下 PLC 梯形图实现的功能是____B_____。【A】点动控制 【B】启保停控制 【C】双重互锁 【D】顺序启动07、FX 系列 PLC，主控指令应采纳____B_____。【A】CJ? 【B】MC? 【C】GO TO 【D】SUB08、用于驱动线圈的指令是____D_____。 【A】LD 【B】AND 【C】OR 【D】OUT09、关于中间继电器的说法错误的是____B_____。【A】中间继电器实质是一个电压线圈继电器 【B】中间继电器输入信号是线圈的通电和断电【C】中间继电器输出信号是触点的动作 【D】中间继电器的触点有主触点和辅助触点之分10、下列表示初始状态器的是_____A____。【A】S0-S9 【B】S10-S19 【C】S20-S499 【D】S500-S99911、沟通接触器的_____C____用来控制电流较大的主电路。【A】辅助动断触点 【B】辅助动合触点 【C】主触点12、三相笼型异步电动机能耗制动是将正在运转的电动机从沟通电源上切除后，______B_____。【A】在定子绕组中串入电阻 【B】在定子绕组中通入直流电源【C】重新接入反相序电源 【D】以上说法都不正确13、在以下梯形图中，0 步和 3 步实现的功能是____B_____。【A】一样【B】0 步是上升沿脉冲指令，3 步是下降沿脉冲指令【C】0 步是点动，3 步是下降沿脉冲指令 【D】3 步是上升沿脉冲指令，0 步是下降沿脉冲指令14、定时器 T0 的设定值为 K123，则在定时器的输入条件成立____B_____时间后，定时器输出触点动作。【A】123s 【B】 【C】15、以下梯形图实现功能是____B_____。【A】双线圈输出 【B】多线圈输出 【C】两地控制 【D】以上都不对二、填空题（每空 1 分，共 15 分）16、FX2N-48MR 中 48 的含义是____48 个 I/O 总点数____。17、定时器的线圈____接通____时开始定...
