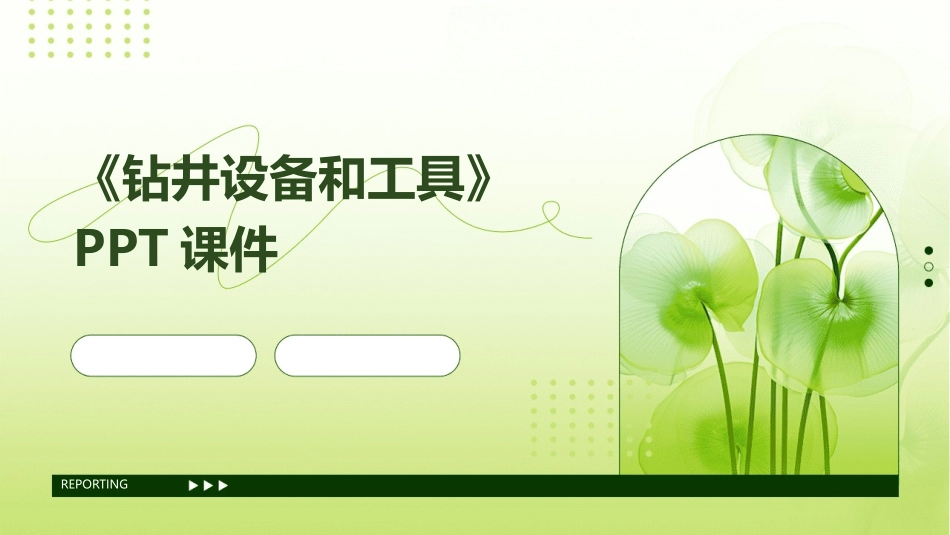

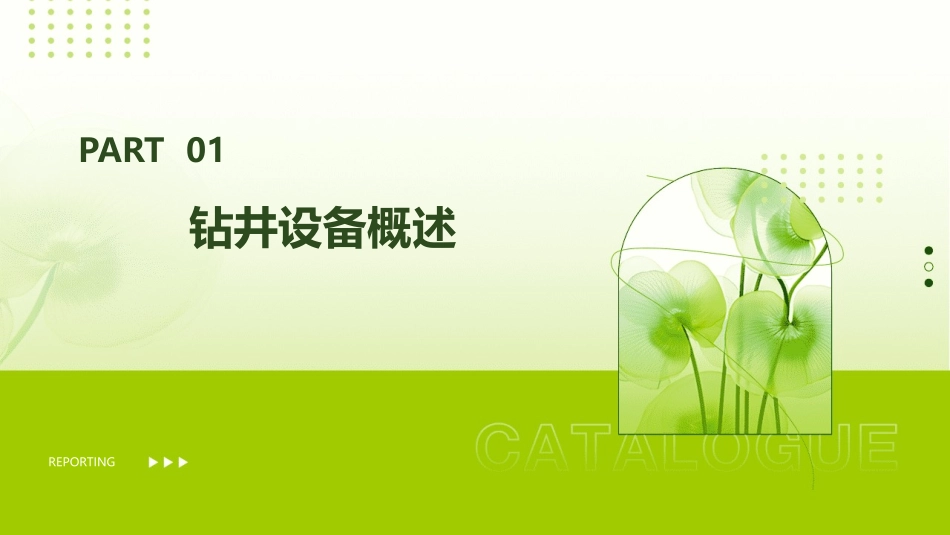

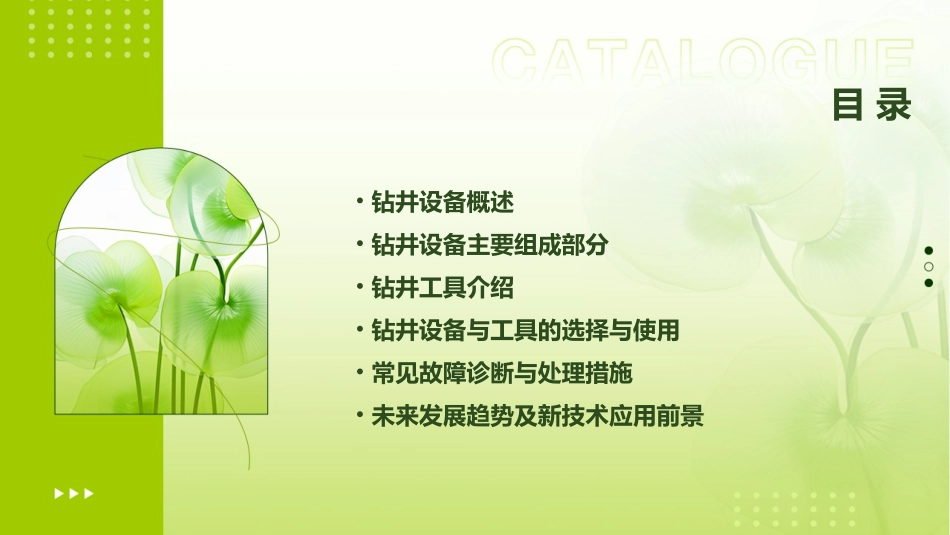

《钻井设备和工具》PPT课件REPORTING目录•钻井设备概述•钻井设备主要组成部分•钻井工具介绍•钻井设备与工具的选择与使用•常见故障诊断与处理措施•未来发展趋势及新技术应用前景PART01钻井设备概述REPORTING钻井设备是指用于石油、天然气等地下资源钻探开发的机械设备系统。定义根据钻井方式、井深、井径等因素，钻井设备可分为旋转钻井设备、冲击钻井设备、振动钻井设备等。分类钻井设备的定义与分类人力驱动、简单机械传动，效率低下。初期阶段中期阶段现代阶段蒸汽机、内燃机等动力源的引入，提高了钻井效率。电动钻机、自动化钻机等高科技钻井设备的出现，实现了钻井过程的自动化和智能化。030201钻井设备的发展历程钻井设备是石油工业勘探开发的基础设备，对于石油资源的发现和开采具有重要意义。石油工业的基础高性能的钻井设备能够提高钻井速度、减少钻井事故，从而提高石油生产效率。提高生产效率钻井设备的不断更新换代推动了石油工业的技术创新和发展。推动技术创新钻井设备在石油工业中的地位PART02钻井设备主要组成部分REPORTING动力系统柴油机提供钻井所需的主要动力，驱动泥浆泵、绞车等设备。电动机作为辅助动力或备用动力，用于驱动其他辅助设备。燃气轮机在特定情况下使用，如海上钻井平台等。将动力系统的输出转速和扭矩调整到适合钻井设备的范围。变速箱实现动力传递的断开和连接，方便设备的启动、停止和换档。离合器连接变速箱和钻井设备的轴，传递扭矩。联轴器传动系统液压控制系统利用液压油的压力和流量控制钻井设备的动作，如绞车的提升、下放等。电气控制系统通过控制电机、电磁阀等电气元件，实现钻井设备的启动、停止、调速等功能。气动控制系统通过压缩空气驱动气缸等气动元件，控制钻井设备的某些动作。控制系统辅助系统包括泥浆泵、泥浆管线、泥浆池等，用于循环和净化钻井泥浆。对钻井泥浆进行固液分离，降低泥浆密度和粘度，提高钻井效率。包括天车、游车、大钩等，用于起升和下放钻具、套管等重物。包括转盘、水龙头、钻具等，用于传递扭矩并旋转钻头进行钻进。泥浆循环系统固控系统起升系统旋转系统PART03钻井工具介绍REPORTING03PDC钻头采用聚晶金刚石复合片作为切削齿，适用于软到中硬地层，具有高效、长寿命的特点。01牙轮钻头利用牙轮滚动破碎岩石，适用于软到中硬地层。02金刚石钻头采用人造金刚石聚晶复合片作为切削齿，适用于硬地层和研磨性地层。钻头钻杆连接钻头与地面设备，传递扭矩和轴向力，分为方钻杆、钻杆和加重钻杆等。钻铤加重钻具组合，提供必要的钻压，同时起到稳定井眼的作用。转换接头连接不同尺寸或类型的钻杆和钻铤，实现钻具组合的灵活变化。钻杆与钻铤提供钻井液循环动力，将钻井液从地面泵入井底，再从井底返回地面。泥浆泵连接泥浆泵和井口，承受高压钻井液的冲击和磨损。高压管线连接高压管线和钻杆，将钻井液引入钻杆内部。水龙带钻井液循环工具取心钻头取心筒取心爪岩心处理设备取心工具01020304专门设计的钻头，用于在钻进过程中取出岩心样本。用于容纳岩心样本的筒状容器，分为内筒和外筒。用于抓取岩心的机械装置，分为机械式和液压式两种。对取出的岩心进行清洗、烘干、编号和保存等处理的设备。PART04钻井设备与工具的选择与使用REPORTING适应性原则先进性原则经济性原则安全环保原则选择原则及注意事项根据钻井工程需求，选择适应地层特性、井身结构、钻井工艺等要求的设备和工具。在满足钻井需求的前提下，综合考虑设备购置、使用、维护等成本，选择性价比高的产品。优先选择技术先进、性能稳定、效率高的设备和工具，提高钻井速度和成功率。确保所选设备和工具符合安全环保要求，降低事故风险，减少对环境的影响。要求设备和工具具有较低的钻压和较高的转速，以便快速钻进并减少井壁失稳风险。松软地层硬质地层破碎性地层含油气地层需要采用高钻压、低转速的钻进参数，同时选择耐磨性强的钻头和钻具组合。应选用具有较强抗冲击和防卡能力的设备和工具，如牙轮钻头、减震器等。要求使用密封性能好的井口装置和防喷器，确保钻井过程中的安全。不同类型地层对设备与工具的要求严格遵守钻井操作规程，...
