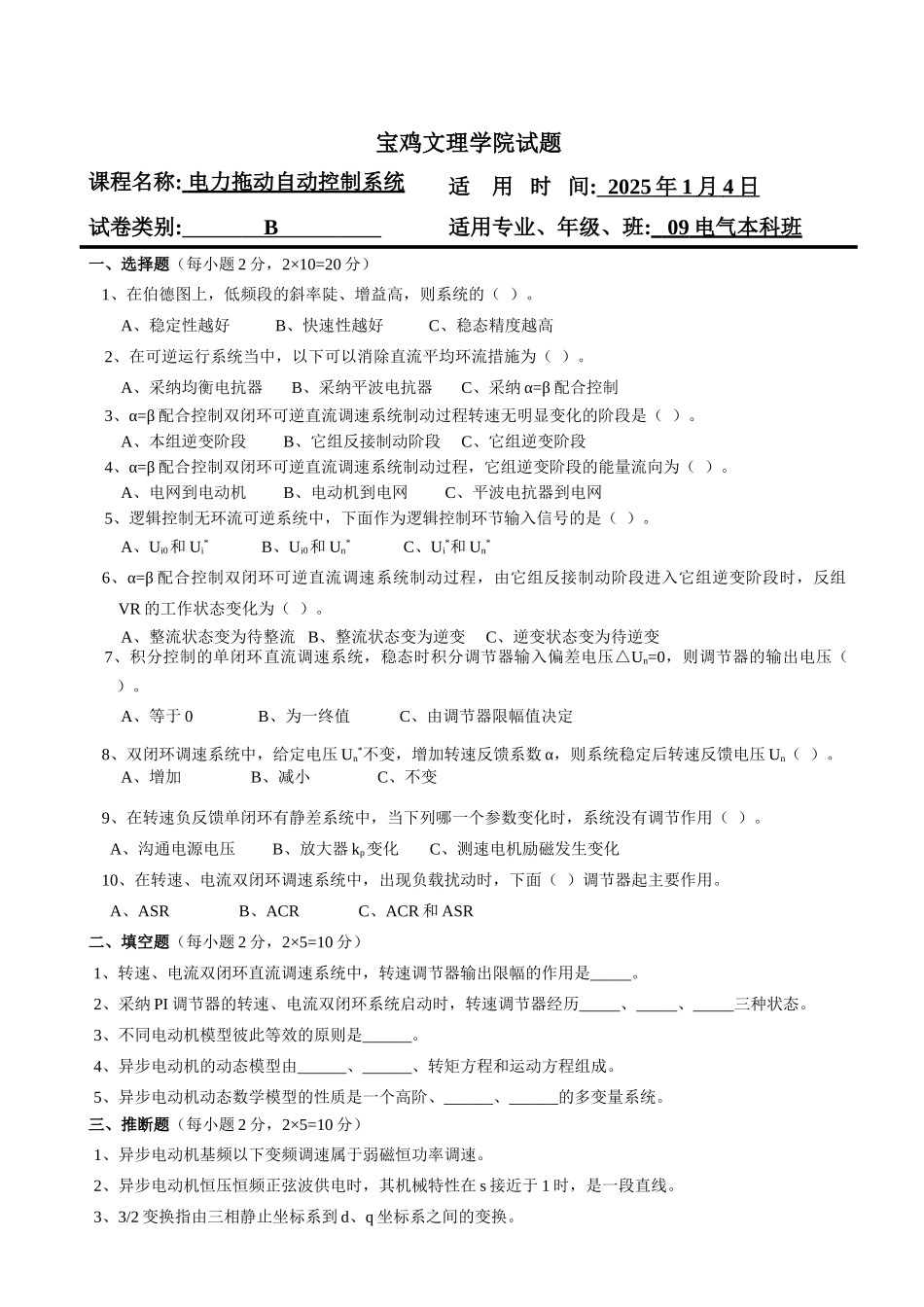

宝鸡文理学院试题课程名称: 电力拖动自动控制系统 适 用 时 间: 2025 年 1 月 4 日 试卷类别: B 适用专业、年级、班: 09 电气本科班 一、选择题（每小题 2 分，2×10=20 分）1、在伯德图上，低频段的斜率陡、增益高，则系统的（ ）。A、稳定性越好 B、快速性越好 C、稳态精度越高2、在可逆运行系统当中，以下可以消除直流平均环流措施为（ ）。A、采纳均衡电抗器 B、采纳平波电抗器 C、采纳 α=β 配合控制3、α=β 配合控制双闭环可逆直流调速系统制动过程转速无明显变化的阶段是（ ）。A、本组逆变阶段 B、它组反接制动阶段 C、它组逆变阶段4、α=β 配合控制双闭环可逆直流调速系统制动过程，它组逆变阶段的能量流向为（ ）。A、电网到电动机 B、电动机到电网 C、平波电抗器到电网5、逻辑控制无环流可逆系统中，下面作为逻辑控制环节输入信号的是（ ）。A、Ui0和 Ui* B、Ui0和 Un* C、Ui*和 Un* 6、α=β 配合控制双闭环可逆直流调速系统制动过程，由它组反接制动阶段进入它组逆变阶段时，反组 VR 的工作状态变化为（ ）。A、整流状态变为待整流 B、整流状态变为逆变 C、逆变状态变为待逆变7、积分控制的单闭环直流调速系统，稳态时积分调节器输入偏差电压△Un=0，则调节器的输出电压（ ）。 A、等于 0 B、为一终值 C、由调节器限幅值决定8、双闭环调速系统中，给定电压 Un*不变，增加转速反馈系数 α，则系统稳定后转速反馈电压 Un（ ）。A、增加 B、减小 C、不变 9、在转速负反馈单闭环有静差系统中，当下列哪一个参数变化时，系统没有调节作用（ ）。 A、沟通电源电压 B、放大器 kp变化 C、测速电机励磁发生变化10、在转速、电流双闭环调速系统中，出现负载扰动时，下面（ ）调节器起主要作用。 A、ASR B、ACR C、ACR 和 ASR二、填空题（每小题 2 分，2×5=10 分）1、转速、电流双闭环直流调速系统中，转速调节器输出限幅的作用是_____。2、采纳 PI 调节器的转速、电流双闭环系统启动时，转速调节器经历_____、_____、_____三种状态。3、不同电动机模型彼此等效的原则是______。4、异步电动机的动态模型由______、______、转矩方程和运动方程组成。5、异步电动机动态数学模型的性质是一个高阶、______、______的多变量系统。三、推断题（每小题 2 分，2×5=10 分）1、异步电动机基频以下变频调速属于弱磁恒功率调速。2、异步电动机恒压恒频正弦波供电时，...
