工厂供电模拟试题

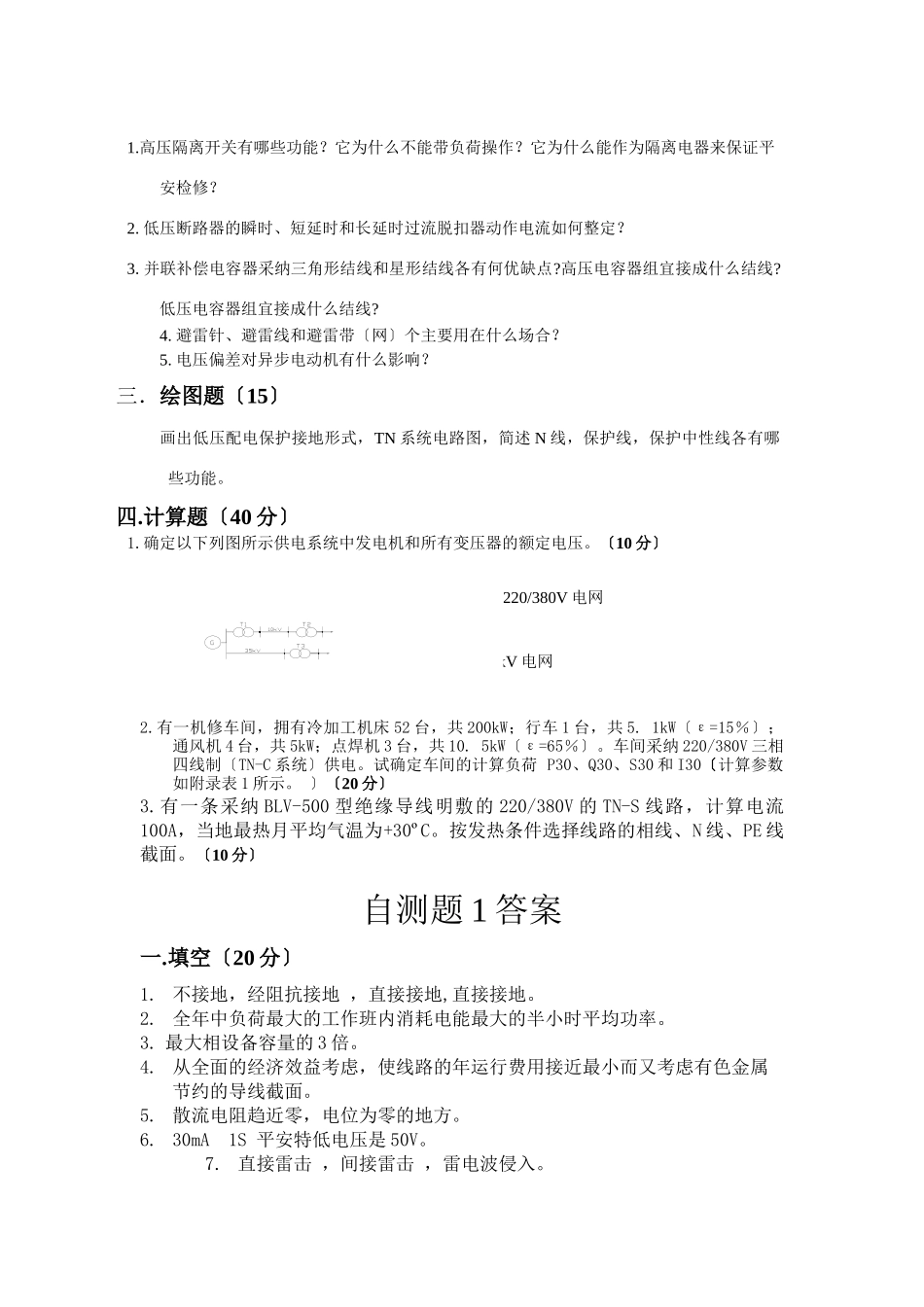

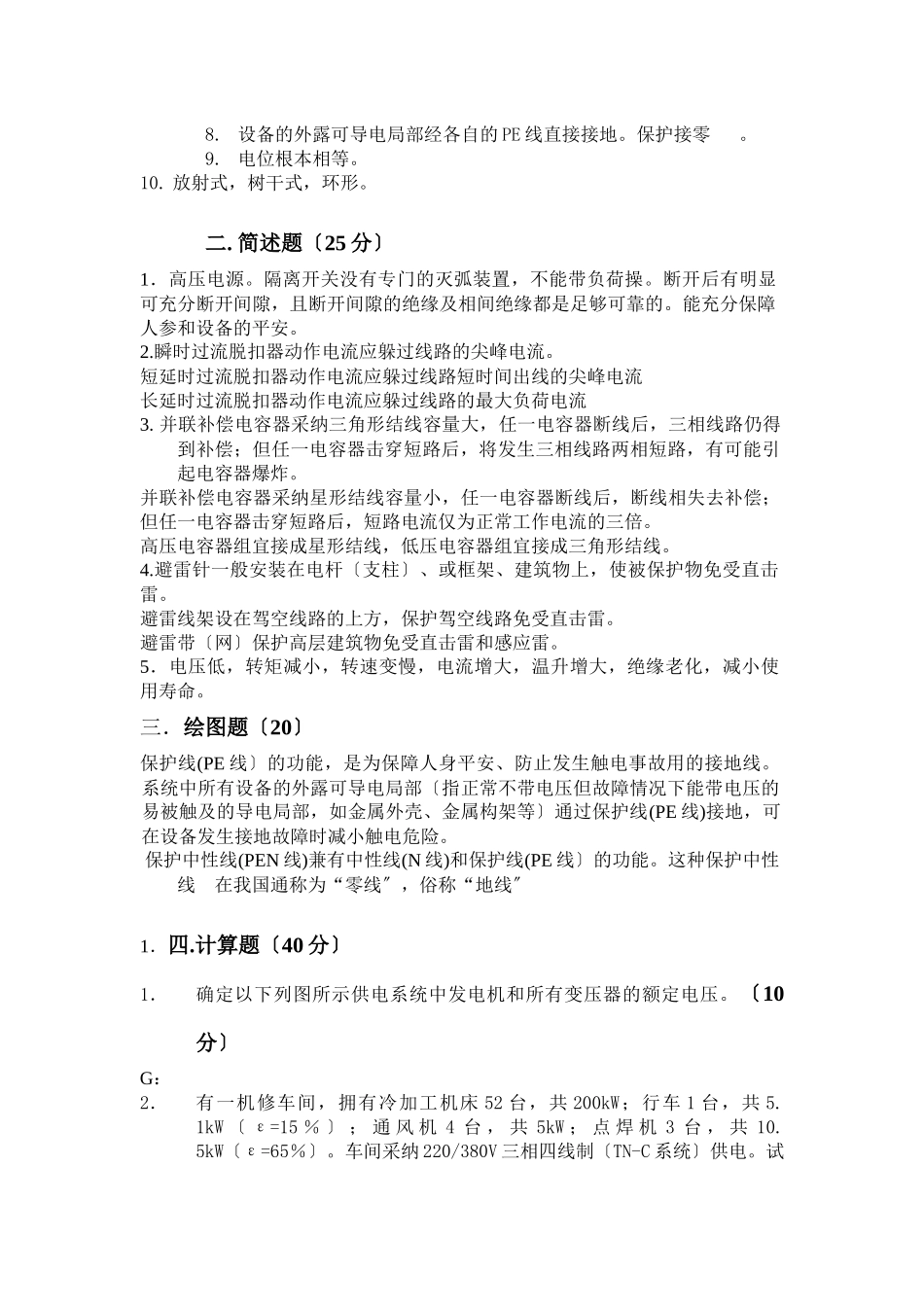

自测题一一.填空〔20 分〕1.三相沟通电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点 ， 一种是中性点 ，再有一种是中性点 。我国 220/380V 低压配电系统广泛采纳中性点 运行方式。2.年最大负荷 Pmax 就是 3. 单相设备接于相电压时的等效三相设备容量 Pe 是 4.经济截面是指 。5. 电气上的“地〞或“大地〞指 。6.平安电流我国规定为 ，但是触电时间应按不超过 。 平安特低电压是 。7.雷电过电压的根本形式有 ， ， 。8.保护接地的型式有 ， 。9.等电位联结是使电气装置各外露可导电局部和装置外可导电局部 的一种电气联结。10．低压线路的结线方式主要有 ， ， 二. 简述题〔25 分〕1.高压隔离开关有哪些功能？它为什么不能带负荷操作？它为什么能作为隔离电器来保证平安检修？2. 低压断路器的瞬时、短延时和长延时过流脱扣器动作电流如何整定？3. 并联补偿电容器采纳三角形结线和星形结线各有何优缺点?高压电容器组宜接成什么结线? 低压电容器组宜接成什么结线?4. 避雷针、避雷线和避雷带〔网〕个主要用在什么场合？5. 电压偏差对异步电动机有什么影响？三．绘图题〔15〕画出低压配电保护接地形式，TN 系统电路图，简述 N 线，保护线，保护中性线各有哪些功能。四.计算题〔40 分〕1.确定以下列图所示供电系统中发电机和所有变压器的额定电压。〔10 分〕2.有一机修车间，拥有冷加工机床 52 台，共 200kW；行车 1 台，共 5. 1kW〔ε=15％〕；通风机 4 台，共 5kW；点焊机 3 台，共 10. 5kW〔ε=65％〕。车间采纳 220/380V 三相四线制〔TN-C 系统〕供电。试确定车间的计算负荷 P30、Q30、S30 和 I30〔计算参数如附录表 1 所示。 〕〔20 分〕3.有一条采纳 BLV-500 型绝缘导线明敷的 220/380V 的 TN-S 线路，计算电流100A，当地最热月平均气温为+30ºC。按发热条件选择线路的相线、N 线、PE 线截面。〔10 分〕自测题 1 答案一.填空〔20 分〕1. 不接地，经阻抗接地 ，直接接地,直接接地。2. 全年中负荷最大的工作班内消耗电能最大的半小时平均功率。3. 最大相设备容量的 3 倍。4. 从全面的经济效益考虑，使线路的年运行费用接近最小而又考虑有色金属节约的导线截面。5. 散流电阻趋近零，电位为零的地方。6. 30mA 1S 平安特低电压是 50V。7. 直接雷击 ，间接雷击 ，雷电波侵入。220/380V 电网6kV 电网8. 设备的外露...
