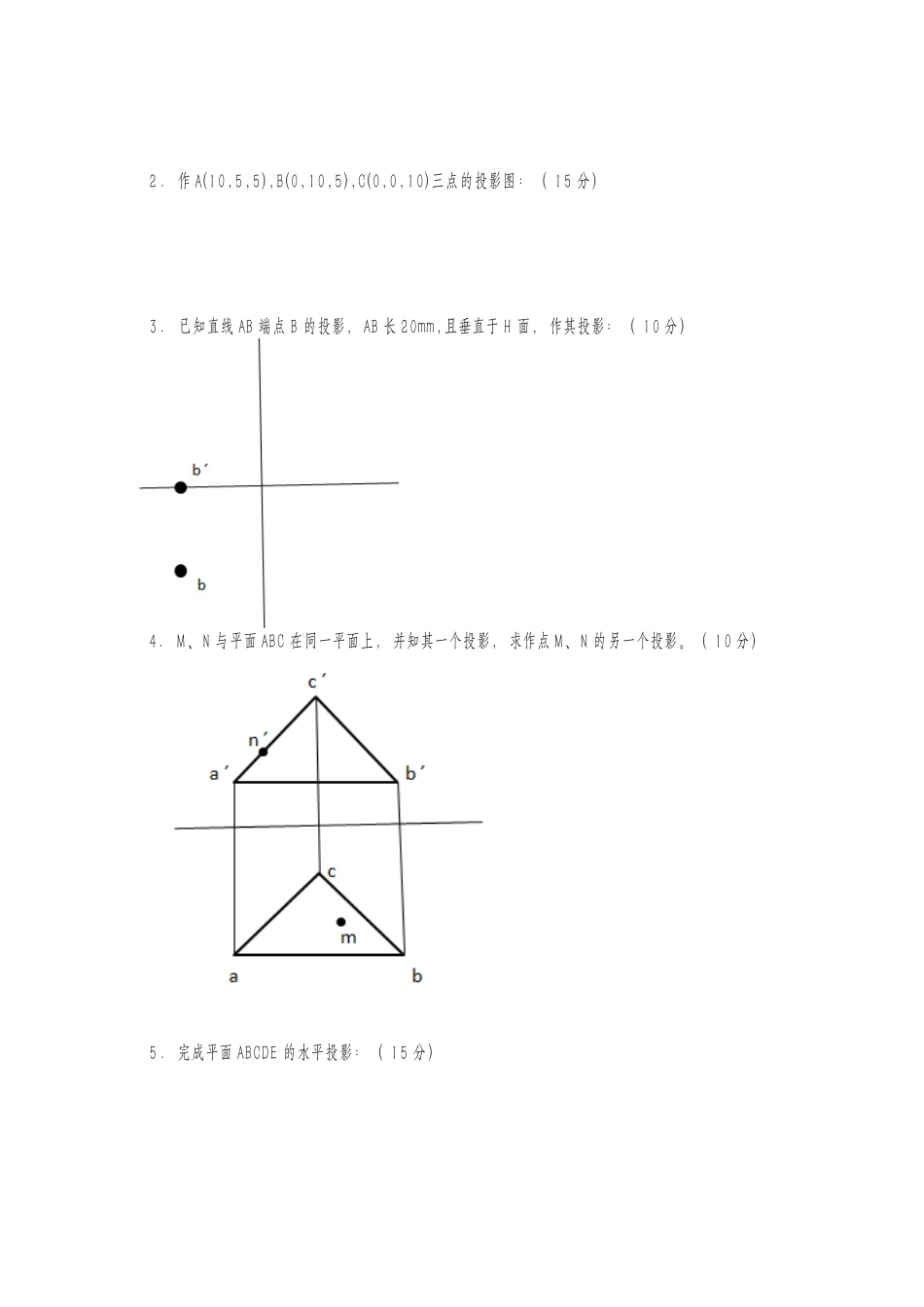

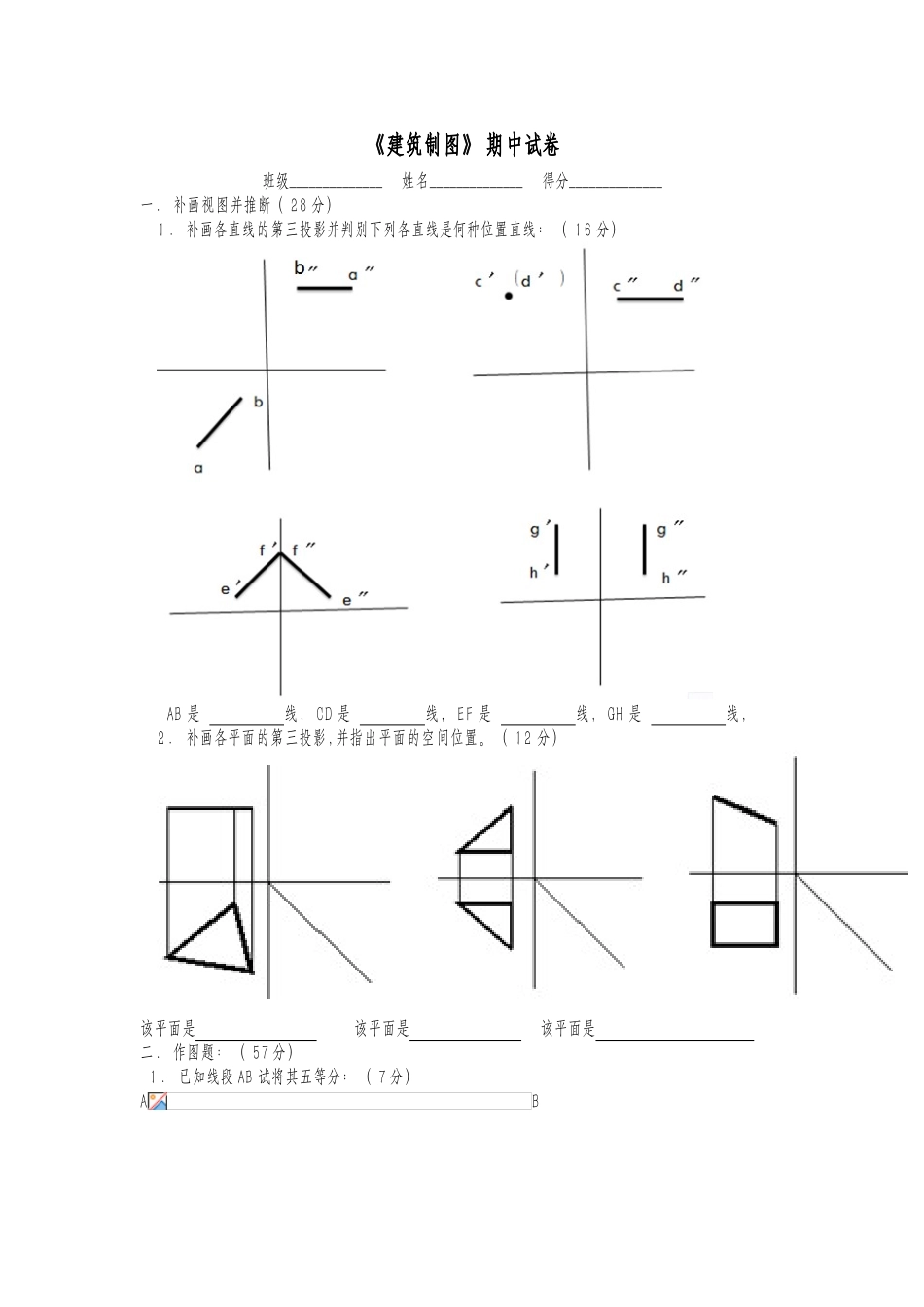

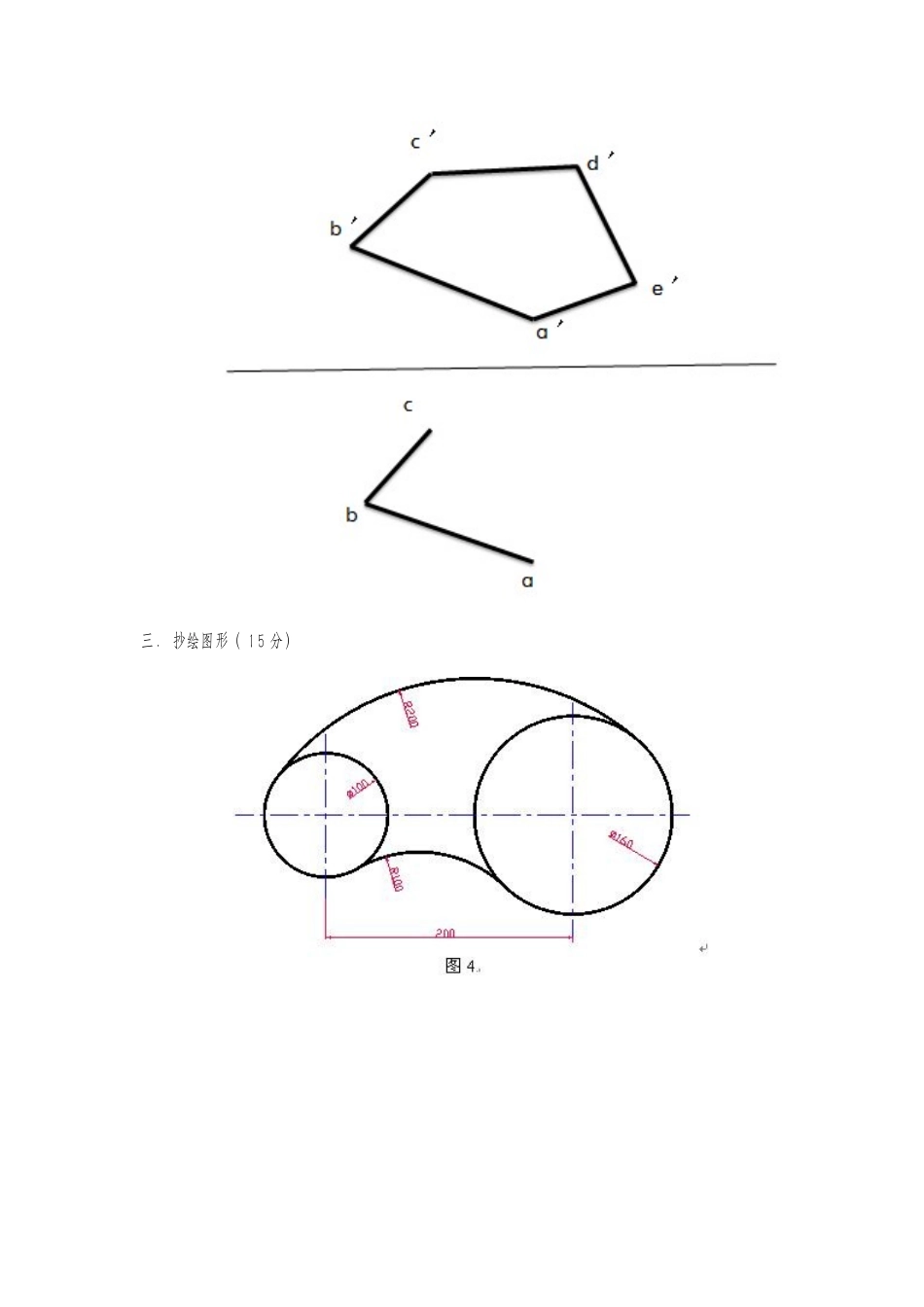

《建筑制图》期中试卷班级______________ 姓名______________ 得分______________一．补画视图并推断（28 分）1. 补画各直线的第三投影并判别下列各直线是何种位置直线：（16 分） AB 是 线, CD 是 线, EF 是 线, GH 是 线, 2. 补画各平面的第三投影,并指出平面的空间位置。（12 分）该平面是 该平面是 该平面是 二．作图题：（57 分）1. 已知线段 AB 试将其五等分：（7 分）AB2. 作 A(10,5,5),B(0,10,5),C(0,0,10)三点的投影图：（15 分）3. 已知直线 AB 端点 B 的投影，AB 长 20mm,且垂直于 H 面，作其投影：（10 分）4. M、N 与平面 ABC 在同一平面上，并知其一个投影，求作点 M、N 的另一个投影。（10 分）5. 完成平面 ABCDE 的水平投影：（15 分）三．抄绘图形（15 分）
