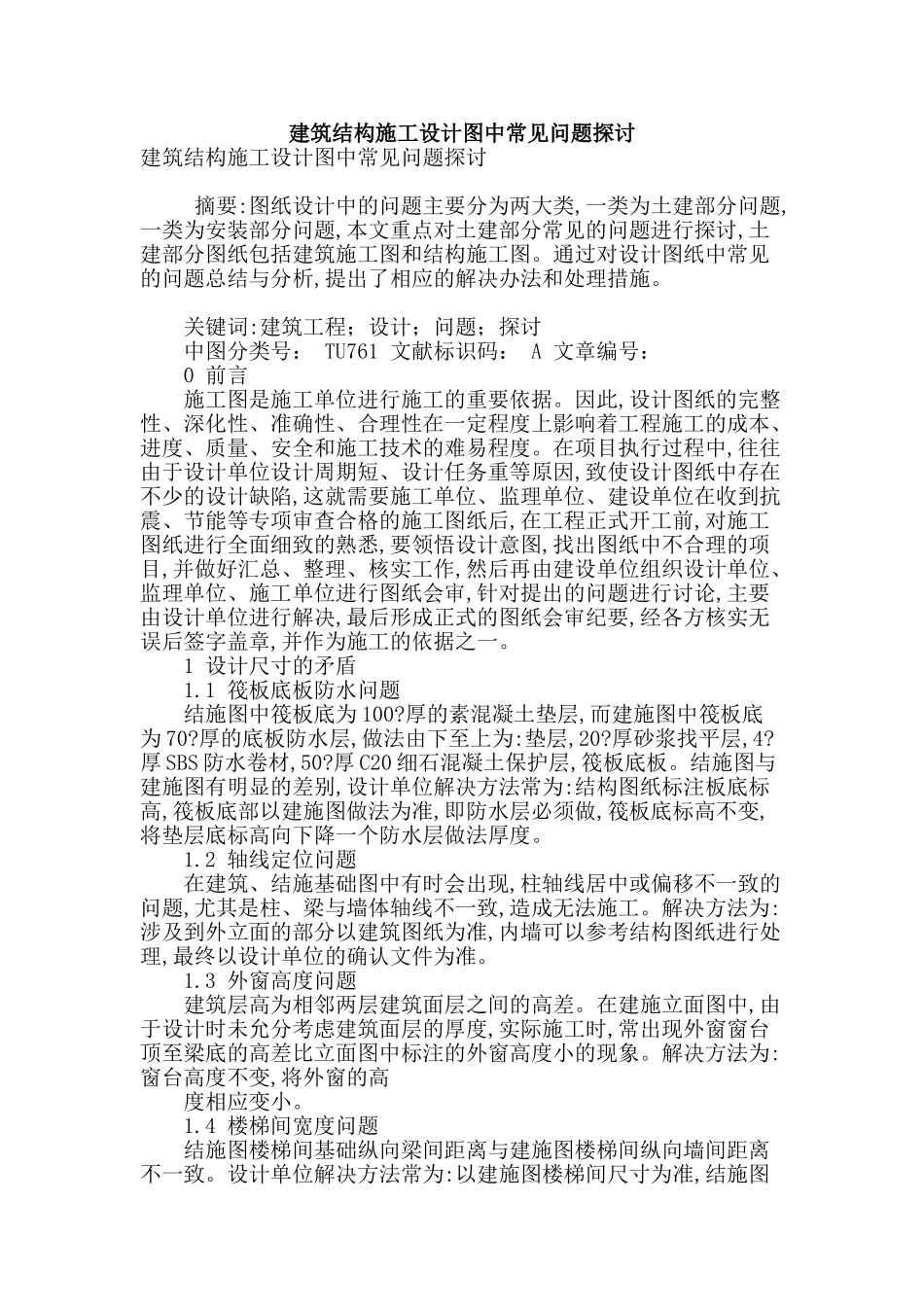

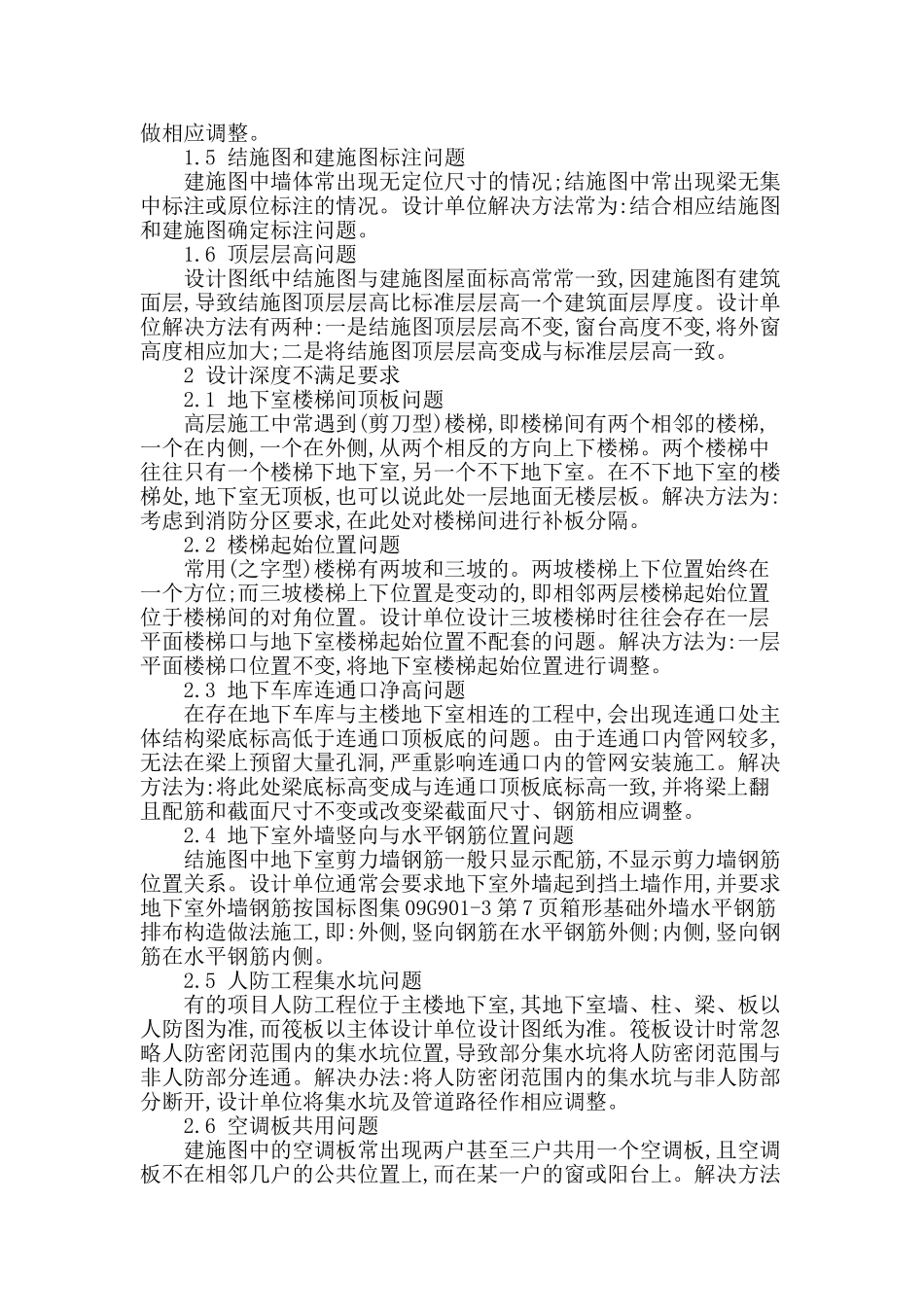

建筑结构施工设计图中常见问题探讨建筑结构施工设计图中常见问题探讨 摘要:图纸设计中的问题主要分为两大类,一类为土建部分问题,一类为安装部分问题,本文重点对土建部分常见的问题进行探讨,土建部分图纸包括建筑施工图和结构施工图。通过对设计图纸中常见的问题总结与分析,提出了相应的解决办法和处理措施。 关键词:建筑工程；设计；问题；探讨 中图分类号： TU761 文献标识码： A 文章编号： 0 前言 施工图是施工单位进行施工的重要依据。因此,设计图纸的完整性、深化性、准确性、合理性在一定程度上影响着工程施工的成本、进度、质量、安全和施工技术的难易程度。在项目执行过程中,往往由于设计单位设计周期短、设计任务重等原因,致使设计图纸中存在不少的设计缺陷,这就需要施工单位、监理单位、建设单位在收到抗震、节能等专项审查合格的施工图纸后,在工程正式开工前,对施工图纸进行全面细致的熟悉,要领悟设计意图,找出图纸中不合理的项目,并做好汇总、整理、核实工作,然后再由建设单位组织设计单位、监理单位、施工单位进行图纸会审,针对提出的问题进行讨论,主要由设计单位进行解决,最后形成正式的图纸会审纪要,经各方核实无误后签字盖章,并作为施工的依据之一。 1 设计尺寸的矛盾 1.1 筏板底板防水问题 结施图中筏板底为 100?厚的素混凝土垫层,而建施图中筏板底为 70?厚的底板防水层,做法由下至上为:垫层,20?厚砂浆找平层,4?厚 SBS 防水卷材,50?厚 C20 细石混凝土保护层,筏板底板。结施图与建施图有明显的差别,设计单位解决方法常为:结构图纸标注板底标高,筏板底部以建施图做法为准,即防水层必须做,筏板底标高不变,将垫层底标高向下降一个防水层做法厚度。 1.2 轴线定位问题 在建筑、结施基础图中有时会出现,柱轴线居中或偏移不一致的问题,尤其是柱、梁与墙体轴线不一致,造成无法施工。解决方法为:涉及到外立面的部分以建筑图纸为准,内墙可以参考结构图纸进行处理,最终以设计单位的确认文件为准。 1.3 外窗高度问题 建筑层高为相邻两层建筑面层之间的高差。在建施立面图中,由于设计时未允分考虑建筑面层的厚度,实际施工时,常出现外窗窗台顶至梁底的高差比立面图中标注的外窗高度小的现象。解决方法为:窗台高度不变,将外窗的高 度相应变小。 1.4 楼梯间宽度问题 结施图楼梯间基础纵向梁间距离与建施图楼梯间纵向墙间距离不一致。设计单位解决方法常为:以建施图楼梯间尺寸为准,结施图做相应调整。 1.5 结施图...
