引水管线工程单元工程质量评定表

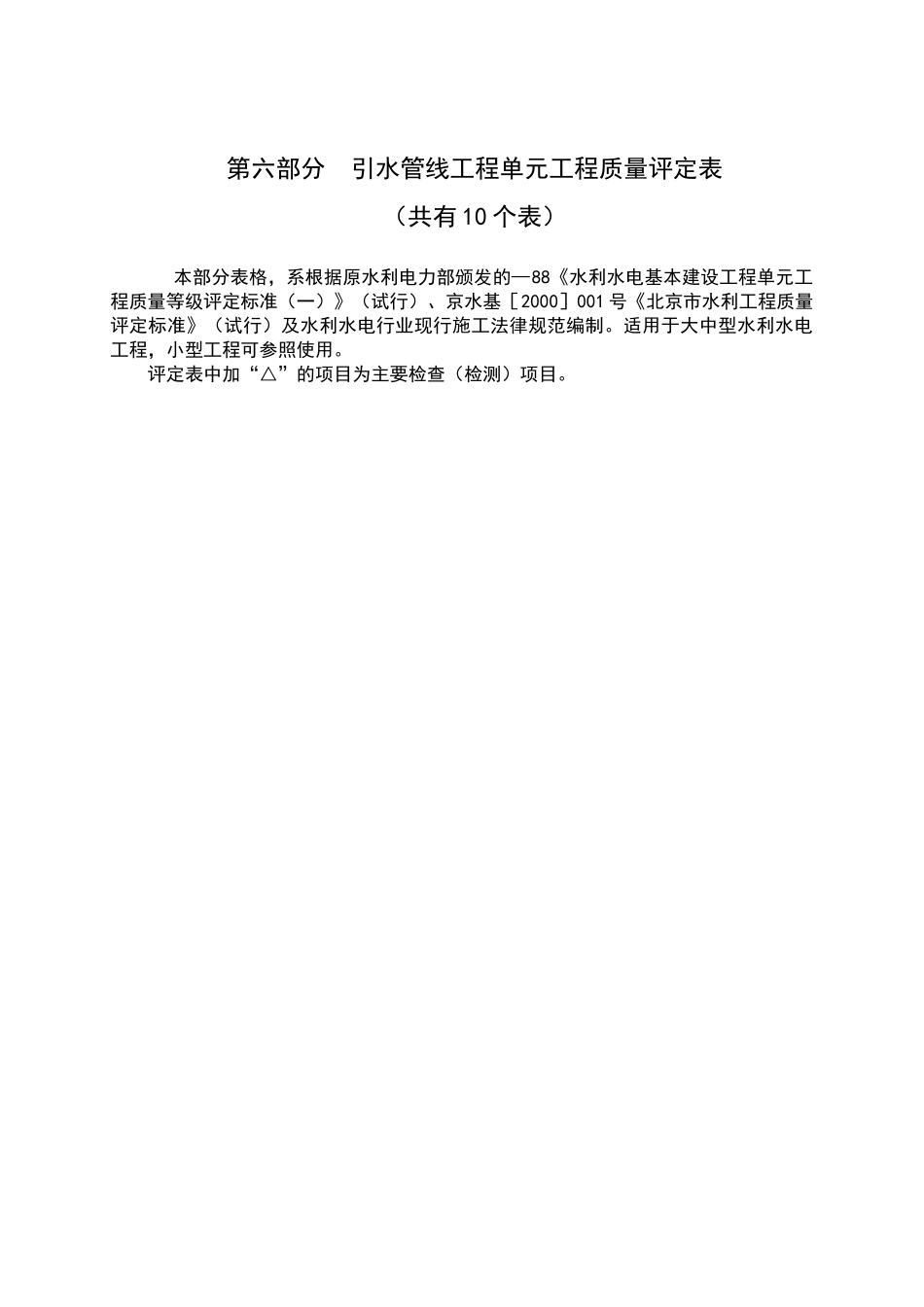

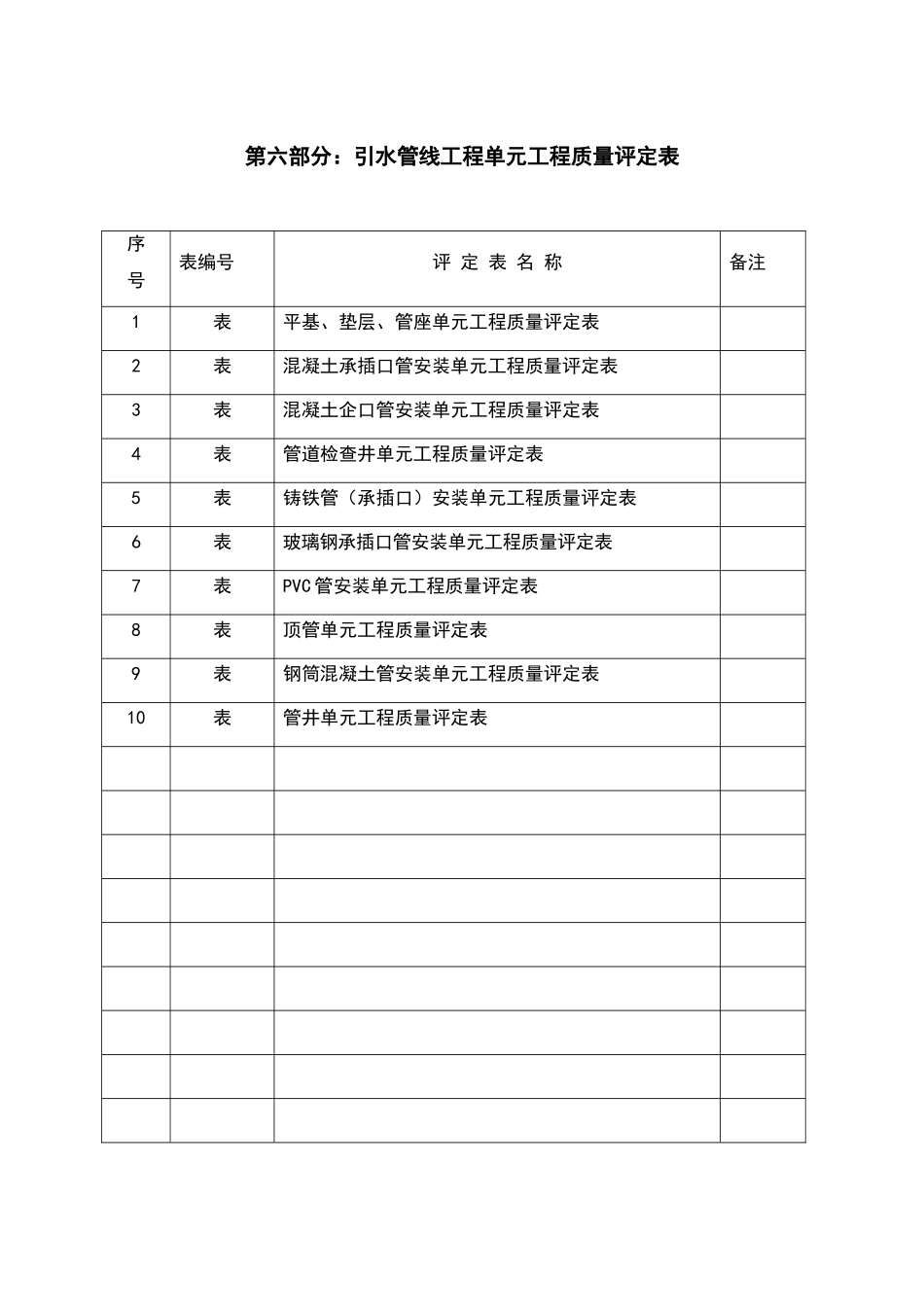

第六部分 引水管线工程单元工程质量评定表（共有 10 个表） 本部分表格，系根据原水利电力部颁发的—88《水利水电基本建设工程单元工程质量等级评定标准（一）》（试行）、京水基［2000］001 号《北京市水利工程质量评定标准》（试行）及水利水电行业现行施工法律规范编制。适用于大中型水利水电工程，小型工程可参照使用。评定表中加“△”的项目为主要检查（检测）项目。第六部分：引水管线工程单元工程质量评定表序号表编号评 定 表 名 称备注1表平基、垫层、管座单元工程质量评定表2表混凝土承插口管安装单元工程质量评定表3表混凝土企口管安装单元工程质量评定表4表管道检查井单元工程质量评定表5表铸铁管（承插口）安装单元工程质量评定表6表玻璃钢承插口管安装单元工程质量评定表7表PVC 管安装单元工程质量评定表8表顶管单元工程质量评定表9表钢筒混凝土管安装单元工程质量评定表10表管井单元工程质量评定表表 平基、垫层、管座单元工程质量评定表填 表 说 明填表时必须遵守“填表基本规定”，并符合以下要求：1. 单元工程划分：每 50～100 延米为一单元工程。2. 单元工程量：填写本单元浇筑工程量(m3)。3. 检测数量：垫层的中线每侧宽度、高程；平基的中线每侧宽度、高程、厚度；管座的肩宽、肩高每 10 米或每个部位检测 1 点。4. 单元工程质量标准。 合格：主要检查项目符合质量标准，一般检查项目基本符合质量标准,检测项目合格率大于等于 70％。优良：主要检查项目符合质量标准，一般检查项目符合质量标准,检测项目合格率大于等于 90％。水利水电工程表 平基、垫层、管座单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期 年 月 日项次检查项目质 量 标 准检 验 记 录1△现浇混凝土强度符合设计及法律规范要求2现浇混凝土表面平整、直顺3蜂窝孔洞面积不得大于 1%项次检测项目设计值允许偏差(mm)实 测 值合格数（点）合格率（%）1垫层中线每侧宽度左侧不小于设计规定右侧高程+0 ，-152平基中线每侧宽度左侧+10 ，-0右侧高程+0 ，-10厚度±103管座肩宽左侧+10 ，-5右侧肩高左侧±10右侧检测结果共检测 点，其中合格 点，合格率 %评 定 意 见单元工程质量等级主要检查项目全部符合质量标准，一般检查项目 质量标准。检测项目实测点合格率 %施工单位年 月 日建设（监理）年 月 日表 混凝土承插口管安装单元工程质量评定表填 表 说 明...
